Zweipunktregelung mit Anwesenheitssensor

Luftvolumenstrommessende und regelnde Klappen, die den Luftvolumenstrom auf den eingestellten Wert regeln.
Aufgrund der Anwesenheitserkennung schaltet die Klappe zwischen zwei festen Volumenströmen um.
Bedarfssteuerung über analoges Steuersignal (Y). Rückführung des aktuellen Luftvolumenstroms über ein
analoges Istwertsignal (U).
Möglichkeit für eine Modbussteuerung/Kommunikation oder Modbus in Kombination mit analogen Signalen.
Einstellung
REACT V
Vmin = Abwesenheitsvolumenstrom
Vmax = Anwesenheitsvolumenstrom
Die Klappe wird bei Boost (Anwesenheit) auf dem Display „Test" anzeigen, um zu zeigen, dass sie manuell forciert worden ist.

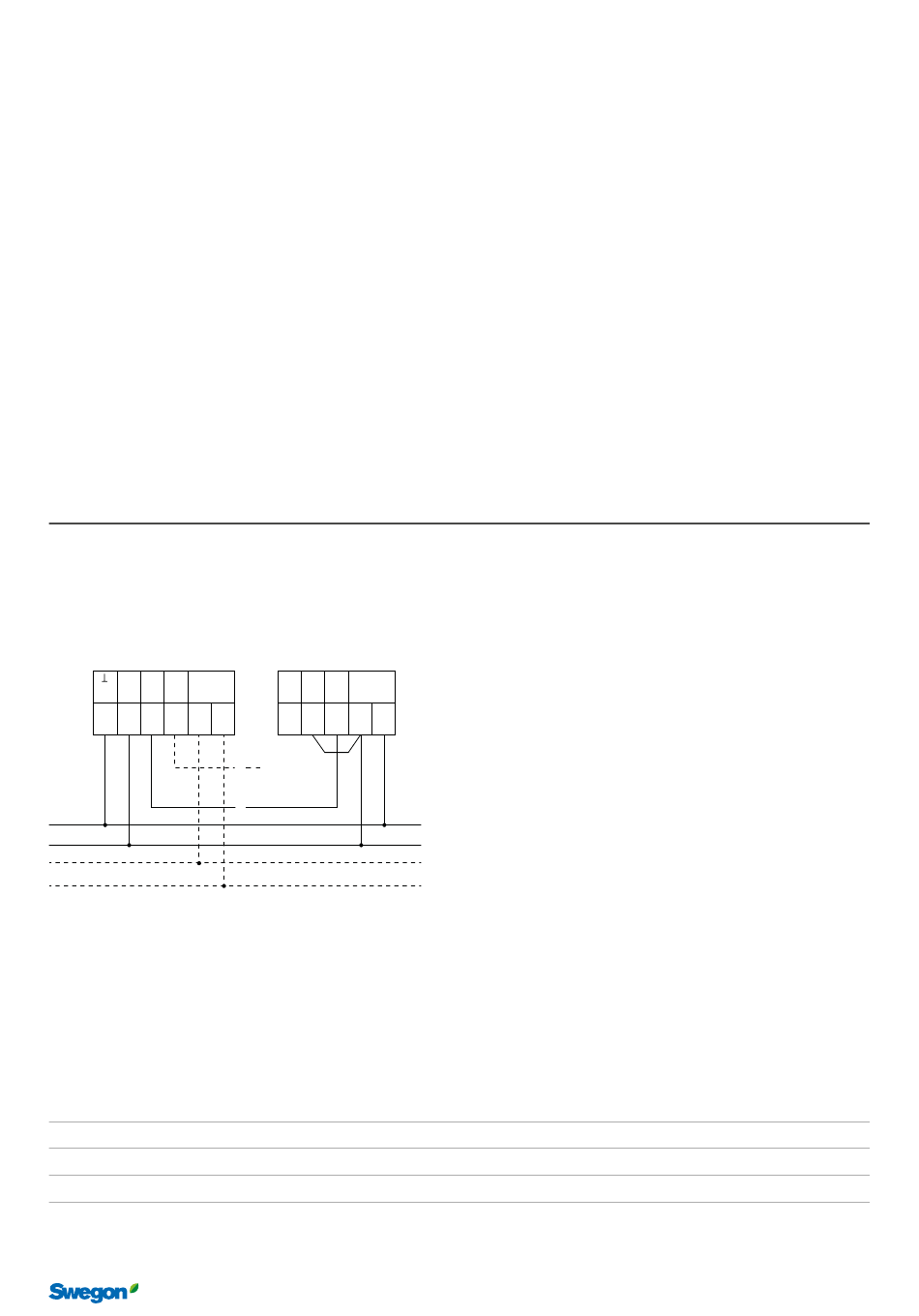

Anschlussdiagramm
REACT V
REACT V-SR
~
Y U Modbus
(-) (+)
A B
1
2 3 4
(-) (+)
24 V AC/DC
Modbus
Notizen
DETECT O
(Anwesenheitssensor)
NO 24 ~
NC C
5
1 2 3 4
U
Y
