Parallelgesteuerte Luftvolumenstromregelung Mit Regler Für Bedarfssteuerung Und Anwesenheitsfunktion - Swegon REACT V Funktionsbeschreibung & Anschlussdiagramm

Parallelgesteuerte Luftvolumenstromregelung mit Regler
für Bedarfssteuerung und Anwesenheitsfunktion
Luftvolumenstrommessende und regelnde Klappen, die den Luftvolumenstrom in Anwesenheitsposition abhängig
vom Steuersignal parallel zwischen dem eingestellten minimalen und maximalen Volumenstrom stufenlos regeln.
In Abwesenheitsposition wird der Raum auf minimalen Volumenstrom geregelt.
Bedarfssteuerung über analoges Steuersignal (Y). Rückführung des aktuellen Luftvolumenstroms über ein
analoges Istwertsignal (U).
Möglichkeit für eine Modbussteuerung/Kommunikation oder Modbus in Kombination mit analogen Signalen.
Einstellung
REACT V
Vmin = Min. Volumenstrom
Vmax = Max. Volumenstrom
Mode = 0 (2)–10 V
Einstellungen für Ein- und Ausschaltverzögerung werden am Anwesenheitssensor vorgenommen.

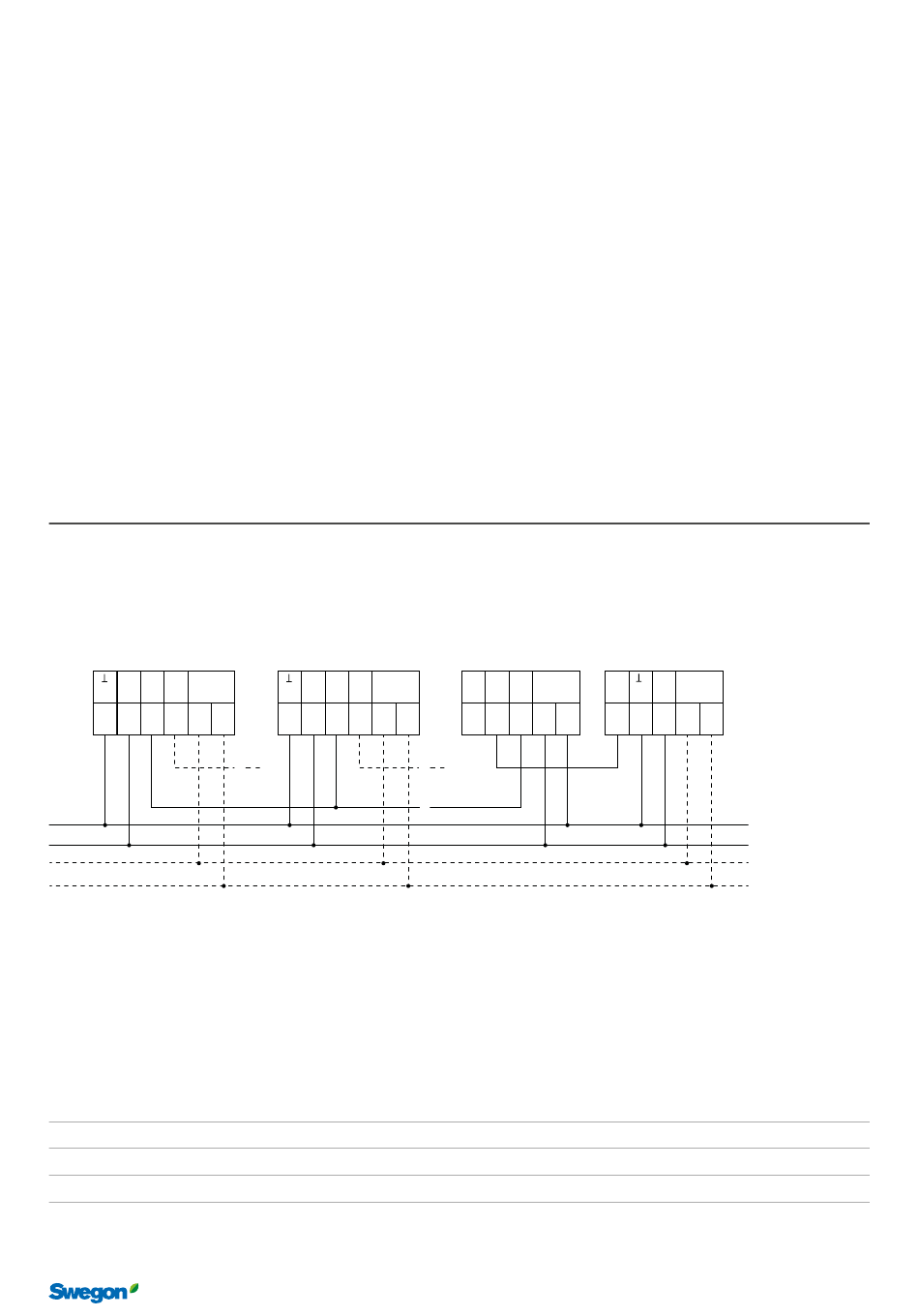

Anschlussdiagramm
REACT V
REACT V-SR
~
Y U Modbus
(-) (+)
A B
1 2 3 4
(-)
(+)
24 V AC/DC
Modbus
Notizen
REACT V
REACT V S-R
~
Y U Modbus
(-) (+)
A
B
1
2 3 4
(-) (+)
U
REACT Funktionsbeschreibung & Anschlussdiagramm
DETECT O
(Anwesenheitssensor)
NC C NO 24 ~
1 2 3 4 5
U
Y
20201111
Regler für Bedarfssteuerung
(Raumregler/DUC)
~
(-) (+) Modbus
Y
A B
(-)
(+)
Änderungen vorbehalten. 15
