Ausbalancierte Luftvolumenstromregelung mit Regler für
Bedarfssteuerung und Anwesenheitsfunktion
Luftvolumenstrommessende und regelnde Klappen, die den Luftvolumenstrom in Anwesenheitsposition abhängig
vom Steuersignal zwischen dem eingestellten minimalen und maximalen Volumenstrom stufenlos regeln. In
Abwesenheitsposition wird der Raum auf minimalen Volumenstrom geregelt. Der Luftvolumenstrom-Istwert an
der Master-Klappe wird analog an die Slave-Klappe übertragen, um im Raum die Balance aufrechtzuerhalten.
Bedarfssteuerung über analoges Steuersignal (Y). Rückführung des aktuellen Luftvolumenstroms über ein
analoges Istwertsignal (U).
Möglichkeit für eine Modbussteuerung/Kommunikation oder Modbus in Kombination mit analogen Signalen.
Einstellung
REACT V (Master)
Vmin = Min. Volumenstrom
Vmax = Max. Volumenstrom
Mode = 0 (2)–10 V

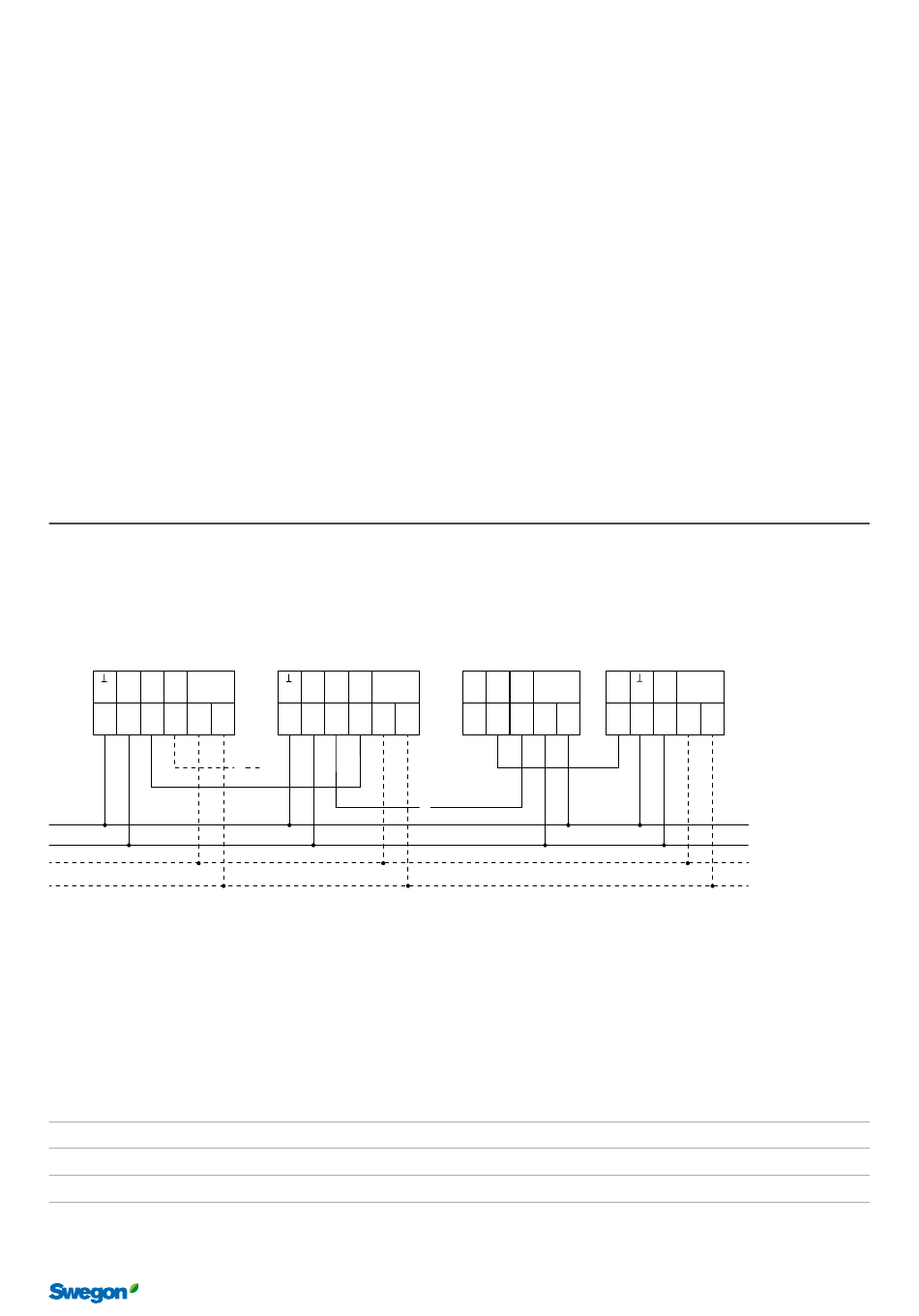

Anschlussdiagramm
REACT V
Slave
REACT V-SR
~
Y
U
Modbus
(-) (+)
A
B
1
2
3
4
(-)
(+)
24 V AC/DC
Modbus
Notizen
REACT V
Master
REACT V-SR
~
Y
U
Modbus
(-) (+)
A
B
1
2
3
4
(-)
(+)
U
REACT Funktionsbeschreibung & Anschlussdiagramm
REACT V (Slave)
Vmin = 0
Vmax = Vnom am Master
Mode = Genau wie Master
DETECT O
(Anwesenheitssensor)
NC C NO 24 ~
1
2
3
4
5
Y
20201111
Regler für Bedarfssteuerung
(Raumregler/DUC)
~
(-) (+) Modbus
Y
A
B
(-)
(+)
Änderungen vorbehalten.
