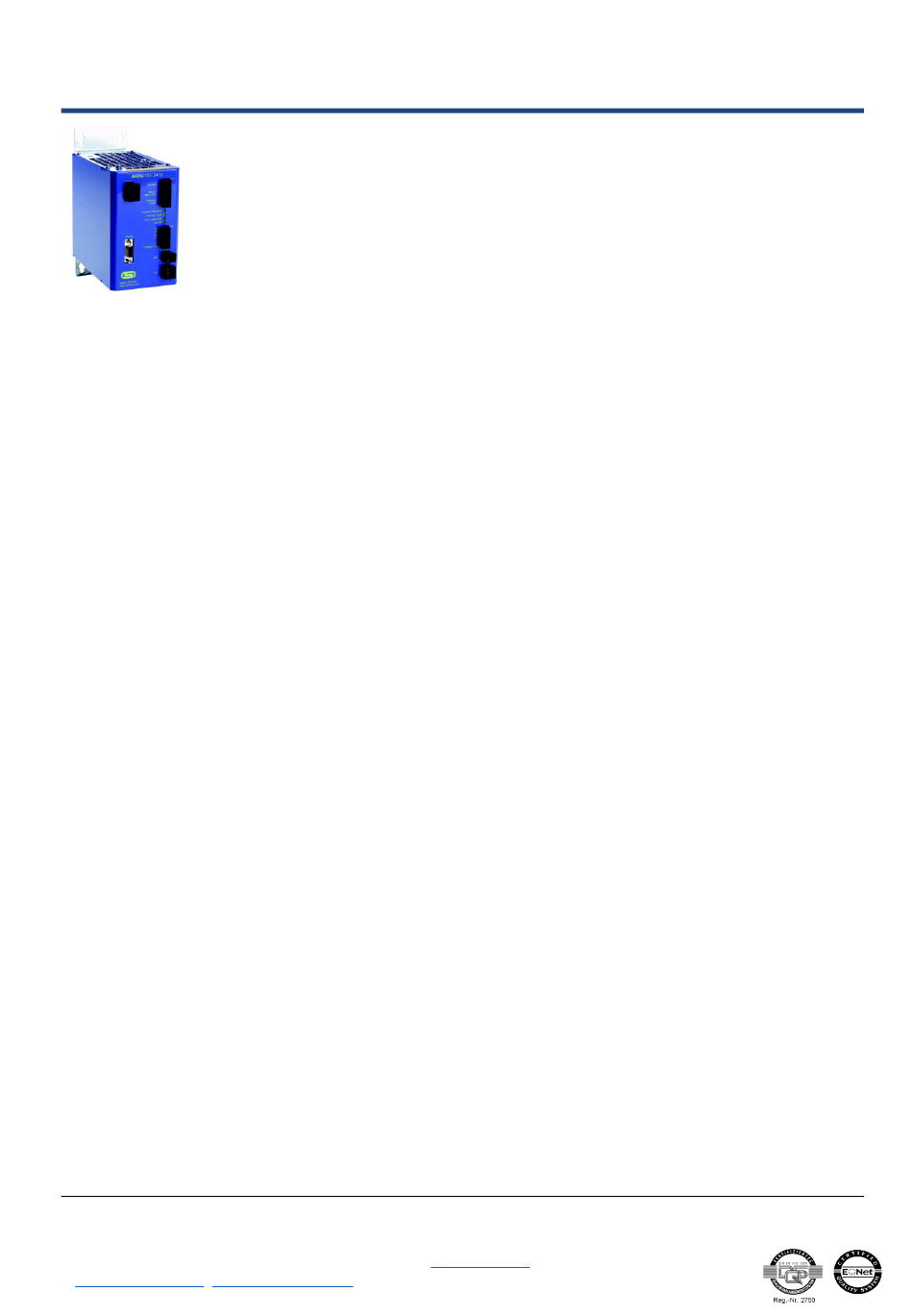

Gebrauchsanleitung

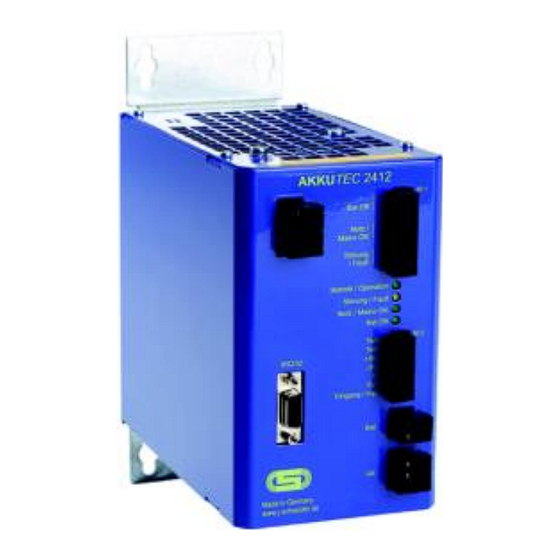

AKKUTEC 2412 VdS
1. Allgemeines .............................................................................................................. 2
1.1
Allgemeine Sicherheitshinweise
1.2
Kurzbeschreibung
2
Transport und Lagerung .......................................................................................... 3
3
Montage und Anschluss .......................................................................................... 3
3.1
Montage
3.2
Anschluss
3.3
Anschluss Bleiakku
3.4
Anschluss Netzspannung
3.5
Anschluss Verbraucher
3.6
Meldekontakte
3.7
Prinzipschaltbild
4
Inbetriebnahme ......................................................................................................... 9
4.1
Anzeigen und Meldungen
5
Betrieb ....................................................................................................................... 9
5.1
Netzbetrieb
5.2
Pufferbetrieb
5.3
Tiefentladeschutz
5.4
Akkukreisüberwachung
5.5
Akkutest
5.6
Temperaturnachführung (optional)
5.7
Shut-Down
5.8
Akustischer Signalgeber (optional)
6
Master/Slave-Betrieb bei Parallelschaltung .......................................................... 11
6.1
Anschluss bei Master/ Slave-Betrieb
6.2
Signalisierung bei Master/Slave-Betrieb:
6.3
Shutdown bei Master/Slave-Betrieb
6.4
Konfiguration Master/Slave
7
Instandhaltung ......................................................................................................... 13
7.1
Überprüfen der Bleiakkus
7.2
Auswechseln der Bleiakkus
8
Ausserbetriebnahme ............................................................................................... 14
9
Entsorgung .............................................................................................................. 14
10 Normen und Vorschriften ....................................................................................... 14
11 Technische Daten .................................................................................................... 15
12 Optionen ................................................................................................................... 16
Vertrieb / Distribution:
ATECO EDV GmbH, Assar-Gabrielsson-Str. 1, D-63128 Dietzenbach
FON: +49-6074-812220, Fax: +49-6074-812230, Mail:
http://www.ateco.de,
http://www.dc-ups.de
DC-USV
NBPA0812G01***
VdS-Nummer G209169
0786-CPD-20873
info@ateco.de,
Seite
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für ATECO AKKUTEC 2412 VdS
Inhaltszusammenfassung für ATECO AKKUTEC 2412 VdS
- Seite 1 Auswechseln der Bleiakkus Ausserbetriebnahme ....................14 Entsorgung ......................14 10 Normen und Vorschriften ..................14 11 Technische Daten ....................15 12 Optionen ........................16 Vertrieb / Distribution: ATECO EDV GmbH, Assar-Gabrielsson-Str. 1, D-63128 Dietzenbach FON: +49-6074-812220, Fax: +49-6074-812230, Mail: info@ateco.de, http://www.ateco.de, http://www.dc-ups.de...
- Seite 2 Gebrauchsanleitung AKKUTEC 2412 VdS 1. Allgemeines Die batteriegepufferte Gleichstromversorgung sorgt für eine sichere Aufrechterhaltung der Gleichspannungsversor- gung bei Netzausfall. Jede andere Verwendung wird ausdrücklich ausgeschlossen. Die Betriebsanleitung ist vor der Benutzung bzw. der Installation zu lesen, die Angaben sind einzuhalten! Die Inbe- triebnahme und Wartung darf nur von qualifiziertem Fachpersonal durchgeführt werden.
-
Seite 3: Transport Und Lagerung
Gebrauchsanleitung AKKUTEC 2412 VdS Kurzbeschreibung Die akkugepufferte Gleichstromversorgung arbeitet nach dem Bereitschafts-Parallel-Prinzip und gewährleistet in Verbindung mit einem Bleiakku für einen bestimmten Zeitraum eine sichere Aufrechterhaltung der Gleich- spannungsversorgung bei Netzausfall. Der Gesamtausgangstrom wird zwischen Versorgung der Verbraucher und Laden des Bleiakkus aufgeteilt. - Seite 4 Gebrauchsanleitung AKKUTEC 2412 VdS Anschluss Vor dem Anschluss sind die Werte der DC-Versorgung mit den Werten des Typenschildes auf Übereinstim- mung zu überprüfen. Anschluss gemäß den Bezeichnungen der Anschlussklemmen vornehmen (Siehe An- schlussbelegung). Nicht benutzte Anschlussschrauben sind anzuziehen. HINWEIS Die externe Energieversorgung muss an einen Stromkreis mit einer eigenen, besonders ge- ...
- Seite 5 Gebrauchsanleitung AKKUTEC 2412 VdS Anschluss Bleiakku Die Bleiakkus werden an der externen Stromversorgung mit den Akkukabeln verbunden. Der Anschluss der Bleiakkus erfolgt an den Klemmen „+Bat“ und „-Bat“. Bei zwei 12 V Bleiakkus sind diese in Reihe zu schalten (Plus-Pol des einen Bleiakkus mit dem Minus-Pol des anderen). Bei vier 12 V Bleiakkus sind je zwei Bleiakkus in Reihe und die beiden Akkustränge anschließend parallel zu schalten.
- Seite 6 Gebrauchsanleitung AKKUTEC 2412 VdS Anschluss Netzspannung Die Eingangsspannung der externen Energieversorgung muss mit der Netzspannung am Verteiler überein- stimmen. Die Netzspannung ist abzuschalten und gegen Wiedereinschalten durch Dritte zu sichern. Das spannungslose Netzkabel ist an der dafür vorgesehenen Netzanschlussklemme, unter der Beachtung der Netzphase anzuschließen.
- Seite 7 Gebrauchsanleitung AKKUTEC 2412 VdS Sicherungs- platine Batt Sicherungs- platine DC/DC Control IO-1 Control 30V DC/ Bat OK 0,5A Mains 30V DC/ Netz / Mains OK 0,5A 30V DC/ µP Störung / Fault 0,5A Betrieb / Operation Störung / Fault Netz / Mains OK...
- Seite 8 Gebrauchsanleitung AKKUTEC 2412 VdS Sicherungsplatine: Die Sicherungsplatinen können direkt an die AKKUTEC angesteckt werden, aber auch separat mit einem Aufstecksystem auf T-Schienen aufgeschnappt werden. Jeder Sicherungsausgang wird separat überwacht. Bei Sicherungsausfall erlischt die entsprechende LED. Eine Sammelmeldung signalisiert dem AKKUTEC eine gefallene Sicherung.
-
Seite 9: Betrieb
Gebrauchsanleitung AKKUTEC 2412 VdS Inbetriebnahme Die Stromversorgung wird durch Zuschalten der Netzspannung (230 V AC) eingeschaltet. GEFAHR Prüfen Sie vor dem ersten Einschalten die Richtigkeit der Anschlüsse. Stellen Sie die elektrische Verbindung nur im spannungsfreien Zustand her. Bei Nichtbeachten kann es zur Berührung spannungsführender Teile kommen. - Seite 10 Gebrauchsanleitung AKKUTEC 2412 VdS Akkukreisüberwachung Um die Pufferfähigkeit der externen Energieversorgung sicherzustellen, wird der Akkukreis zyklisch im Ab- stand von 60 s getestet, wobei der erste Test 60 s nach Netzzuschaltung erfolgt. Durch diesen Test kann eine Unterbrechung bzw. Hochohmigkeit des Akkukreises festgestellt werden.
-
Seite 11: Master/Slave-Betrieb Bei Parallelschaltung
Gebrauchsanleitung AKKUTEC 2412 VdS Shut-Down Um den Bleiakku nicht unnötig bis zur Tiefentladegrenze zu entladen, besteht die Möglichkeit, den Pufferbe- trieb vorzeitig abzubrechen. Dies geschieht durch Anlegen einer +24 V DC-Steuerspannung an der Klemm- leiste IO-2 Anschluss 3 (+Shut) und 4 (-Shut). - Seite 12 Gebrauchsanleitung AKKUTEC 2412 VdS Signalisierung bei Master/Slave-Betrieb: Die Netzfehlermeldungskontakte von Master und Slave müssen in Reihe geschaltet werden um ein Netzaus- fall bei beiden Geräten zu detektieren. Beim Slave ist das Signal und der Meldekontakt Bat OK nicht aktiv (auch nicht auf dem Kontakt Störung, nur der Master übernimmt diese Funktion).
- Seite 13 Gebrauchsanleitung AKKUTEC 2412 VdS Instandhaltung Um die Pufferfähigkeit der Stromversorgung sicherzustellen, sollten die Bleiakkus in regelmäßigen Abständen von 3 bis 6 Monaten auf ihre Pufferfähigkeit überprüft werden. Das Gehäuse ist je nach Verschmutzungsgrad mindestens 1x jährlich zu säubern. Überprüfen der Bleiakkus Pufferbetrieb durch Netzabschaltung erzwingen.
-
Seite 14: Ausserbetriebnahme
Gebrauchsanleitung AKKUTEC 2412 VdS Ausserbetriebnahme Die Außerbetriebnahme erfolgt durch Wegnahme der Netzspannung. Um die anschließende Pufferung zu vermeiden, muss der Akkukreis durch Aktivieren des Shut-Down-Signals oder durch Entfernen der Akkusicherung unterbrochen werden. Die LED Netz-OK und LED Störung müssen hierbei erlöschen. -
Seite 15: Technische Daten
Gebrauchsanleitung AKKUTEC 2412 VdS 11 Technische Daten Eingangsnennspannung 230 V AC (±15%) 195,5 V … 264,5 V Min. Eingangsnennspannung für Ladebetrieb 47 Hz … 63 Hz Nennfrequenz Leistungsaufnahme 380 VA Eigenstromverbrauch 75 mA @ 24 V Max. Eingangsnennstrom 1,8 A Max. - Seite 16 Gebrauchsanleitung AKKUTEC 2412 VdS 12 Optionen Bei Anwendungsfällen mit häufigen und starken Temperaturschwankungen sollte die Ladespannung entspre- chend nachgeführt werden, um eine Batterieüberladung zu vermeiden (Gasungsgefahr!). Ebenso sollte, ins- besondere bei sehr niedrigen Umgebungstemperaturen (Tu < 15°C), eine Nachführung erfolgen um eine aus- reichende Batterieladung zu gewährleisten.
