4.4
Eingänge
Die kompakte Kopfstelle TDcH 16S-I-Q und
TDcH 16S-Q verfügt über 4 SAT-IF-Eingänge,
die mit DVB-S2 und einem blauen Farbring
gekennzeichnet sind.
Hinweis:
Jeder Eingang hat eine LED-Anzeige. Die LED-Anzeige wird in der ersten Softwareversion nicht unterstützt!

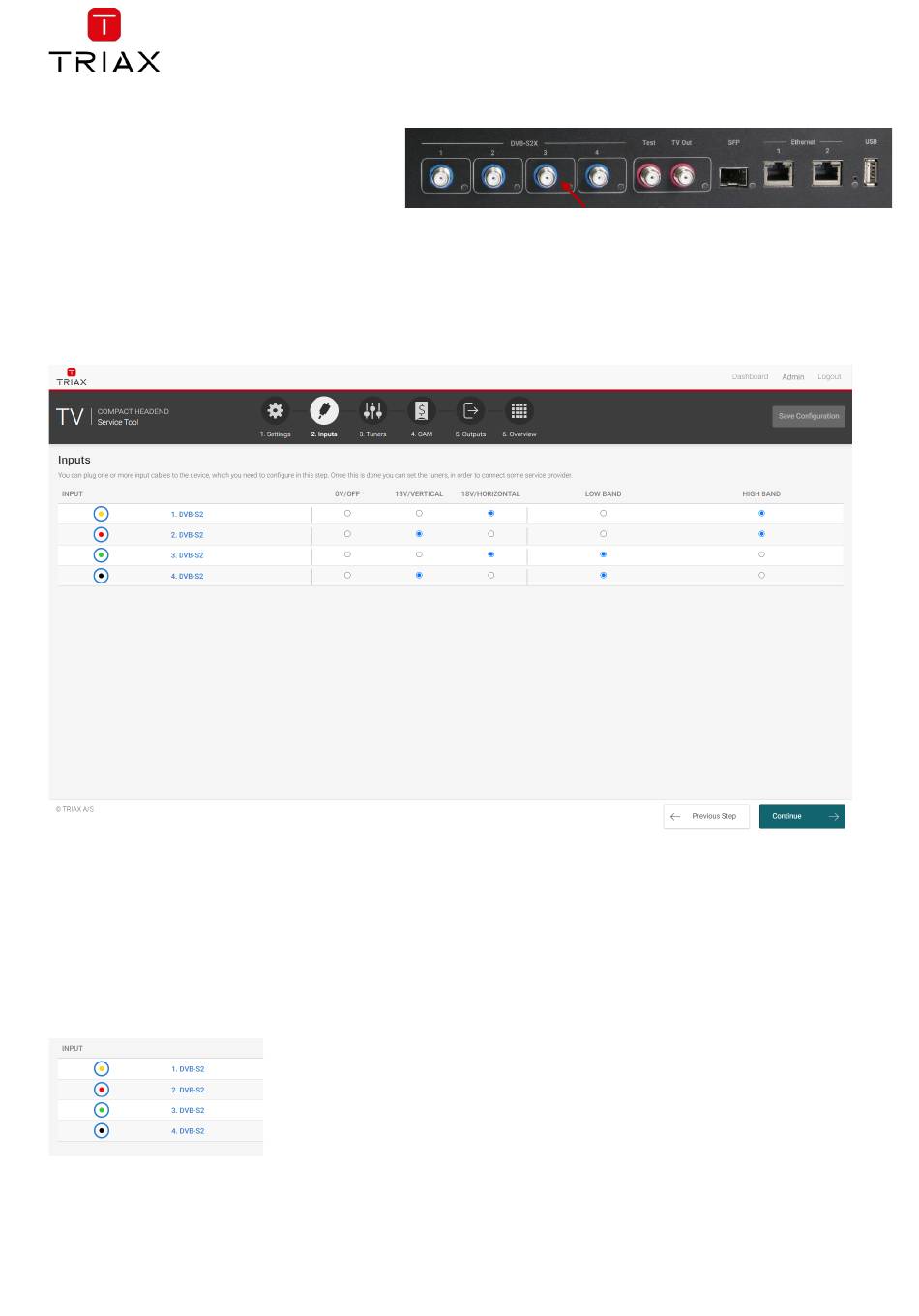

Öffnen Sie den Ordner „Inputs", um die Eingabekonfiguration einzurichten.
Wählen Sie die erforderlichen Parameter für jeden Eingang aus:
13 / 18V: für vertikale oder horizontale Polarisation
LOW / HIGH für den Frequenzbereich
Die Eingabefarbe zeigt die Einstellung nach denselben Farbcodes, die TRIAX für LNBs und Multischalter verwendet.
GER
Gelb:
Horizontal, high Band
Rot:
Vertikal, high Band
Grün:
Horizontal, low Band
Schwarz:
Vertikal, low Band
20
TDcH Kompakt Kopfstelle
