Seite 1

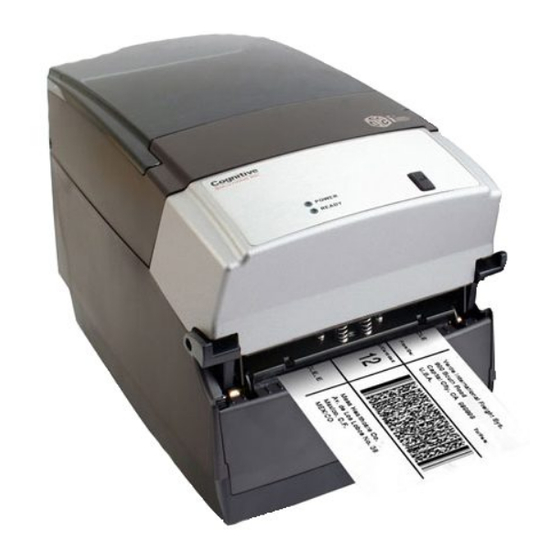

C-Serie Drucker Bedienungsanleitung CXI-UGML001-DE...
Seite 2
Eigners verwendet, ohne die Absicht einer Rechtsverletzung. Sämtliche Informationen in diesem Dokument können ohne Ankündigung geändert werden. Sie stellen keine Verpflichtung von Seiten CognitiveTPG dar. Diese Anleitung darf ohne die ausdrückliche schriftliche Zustimmung von CognitiveTPG unter keinen Umständen und in keiner Form, weder vollständig noch auszugsweise, vervielfältigt werden.
Table of Contents Kapitel 1: Willkommen ..............1 Kapitel 2: Der Anfang ..............2 Der Drucker von außen ..................... 2 Der Drucker von innen ....................3 Anschlüsse und Netzanschluss ................4 Inbetriebnahme der CXi- und Ci-Drucker ............9 KAPITEL 3: Software-Installation ..........35 KAPITEL 4: Verwendung des Administrator-Tools ....
Seite 4
KAPITEL 8: Fehlerbehebung ............59 Probleme eingrenzen ....................59 Allgemeine Probleme ....................60 Allgemeine Tipps zur Fehlerbehebung .............62 KAPITEL 9: Drucker-Spezifikationen Standard-Ausstattung ....................64 Optionale Ausstattung ....................64 Druck-Spezifikationen ....................65 Medien-Spezifikationen ..................65 Band-Spezifikationen ....................66 Zeichensatz-Spezifikationen .................66 Strichcode-Symbologien und Spezifikationen ..........66 Cognitive-Programmiersprache (CPL)..............67 Kommunikations-Spezifikationen ...............67 Elektrische Spezifikationen ..................67 Internationale Umwelt-Richtlinientreue ............67 Internationale Richtlinientreue ................67...
Drucker-Treiber (nur Microsoft Windows®) – Die erforderlichen Druckertreiber für die C-Serie-Drucker befinden sich auf der Begleit-CD, die mit jedem Drucker ausgeliefert wird. Die aktuellen Treiber finden Sie auch auf der CognitiveTPG-Webseite www. compactindustrial.com. Detaillierte Hinweise zum Laden dieser Treiber finden Sie in Kapitel 3 dieser Bedienungsanleitung.
Kapitel 2: Der Anfang Kapitel 2: Der Anfang Schauen Sie sich den Drucker zunächst einmal an, um seine Teile und Funktionen kennen zu lernen. Der Drucker von außen Bild 2-1. C-Serie Ober- und Vorderansicht Vorrichtung Zweck A – LCD-Bedienfeld Hintergrundbeleuchtetes, zweizeiliges, 16-stelliges (nur CXi) Display mit vollständigem Menü...
Kapitel 2: Der Anfang Der Drucker von innen ild 2-2. C-Serie Seitenansicht Vorrichtung Zweck A – Spindelaufnahme für große Rollen Hält große Medienrollen B – Spindelaufnahme für Standardrollen Hält Standard-Medienrollen C – Bedienfeld aus Gussmetall Enthält die Bedienfeld-Tasten D – Druckkopf Druck-Mechanismus E –...
Kapitel 2: Der Anfang Bild 2-4. C-Serie Ansicht der Medienleiste von hinten oben Device A –Medienführung (silberne Leiste) Führt die Label durch den Drucker Anschlüsse und Netzanschluss Bild 2-5. C-Serie Anschlüsse und Netzanschluss (Rückansicht) Anschluss Zweck A – ON/OFF-Schalter [EIN/AUS] Ein- und Ausschalten des Druckers B –...
Kapitel 2: Der Anfang Aufwickel-Spindel und Aufwickel-Kupplung (Getriebe) Bild 2-6. Aufwickel-Spindel, Kupplung und Seitenansicht des Kupplungsgetriebes Komponente Beschreibung Aufwickel-Spindel Aufwickel-Kupplung Zufuhr-Spindel und Zufuhr-Kupplung (Getriebe) Bild 2-7. Zufuhr-Spindel und Kupplung Komponente Beschreibung Zufuhr-Spindel Zufuhr-Kupplung...
Kapitel 2: Der Anfang Druckkopf-Gruppe (Thermo-Druckkopf, Abdeckung, Halterung und LED-Leiste) Bild 2-8. Druckkopf-Gruppe Components Description Druckkopf Halterung LED-Leiste Abdeckung Andruckrolle und Sensor Bild 2-9. Andruckrollen-Gruppe und Index-Sensor Komponente Beschreibung Sensor Andruckrolle...
Seite 11
Kapitel 2: Der Anfang Tasten am Bedienfeld und LCD-Display (nur CXi) Wenn der Drucker eingeschaltet wird, erscheint im Display die Meldung COGNITIVE CXI. Nach ungefähr 2 Sekunden zeigt das Display COGNITIVE. Dies bedeutet, dass sich der Drucker in der obersten Menü-Ebene befindet. In dieser Menü-Ebene wird durch Drücken der LEFT-Taste [LINKS] der aktuelle Status des Druckers angezeigt;...
Basieren auf Balken-, Spalt- oder Kerbe-Einstellung TEST-MENÜ Labels oder Objekte OPTIONS-MENÜ 5 Volt extern EIN oder AUS EINSTELLUNGEN-MENÜ Einstellungen speichern Ja? oder Nein? Einstellungen lesen Ja? oder Nein? Werkseinstellungen Ja? oder Nein? KUNDEN-SERVICE Phone: 1-800-525-2785 Web: www.CognitiveTPG.com ZURÜCK ZURÜCK ins Hauptmenü...
Kapitel 2: Der Anfang Inbetriebnahme der CXi- und Ci-Drucker Die Inbetriebnahme der C-Serie-Drucker ist ein einfacher Vorgang. Dieses Kapitel beschreibt alle Anforderungen, die Steuerungselemente des Druckers, das Einlegen von Thermo-Transfer-Band und Druckmedien. Auch der Drucker-Selbsttest wird beschrieben. Um einen Stromschlag oder Schäden an Ihrem C-Serie-Drucker zu vermeiden, führen Sie bitte alle Schritte in der hier angegebenen Reihenfolge durch.
Datenkabel am Drucker anschließen Verbinden Sie eines der folgenden Datenkabel mit dem entsprechenden Anschluss an der Rückseite Ihres C-Serie-Druckers: • Ethernet-Kabel • USB-Kabel (kompatibel mit sowohl USB-A als auch USB-B) • CognitiveTPG Spezialkabel (parallel) • CognitiveTPG Spezialkabel (seriell) oder serielles Adapter-Kabel...
Seite 15
ERFORDERLICH. PARALLELE BZW. SERIELLE STANDARDKABEL KÖNNEN AN DIESEM DRUCKER NICHT VERWENDET WERDEN. HINWEISE ZUR BESTELLUNG EINES SOLCHEN SERIELLEN BZW. PARALLELEN CognitiveTPG SPEZIALKABELS (FÜR ALLE C-SERIE- DRUCKER GEEIGNET) FINDEN SIE IN KAPITEL 10 DIESER BEDIENUNGSANLEITUNG, IM PRODUKTLEITFADEN AUF DER WEBSEITE ODER AUF DER BEGLEIT-CD. EIN STANDARD-USB- KABEL LIEGT ALLEN C-SERIE-DRUCKERN BEI.
Seite 16
Kapitel 2: Der Anfang eines nicht zugelassenen Netzteils ist riskant und führt außerdem zum Erlöschen der Garantieansprüche. WICHTIGER HINWEIS: UM DEN DRUCKER SICHER ANZUSCHLIESSEN, FÜHREN SIE DIE SCHRITTE BITTE IN DER ANGEGEBENEN REIHENFOLGE DURCH. Verbinden Sie das mitgelieferte Netzkabel mit dem Netzteil. Bild 2-14.
Seite 17
Kapitel 2: Der Anfang Drucker-Netz-Test Das Netzteil zeigt mit seiner grünen LED an, dass es Strom erhält. Der nächste Schritt bestätigt, dass auch der Drucker Strom erhält. Bringen Sie den Netzschalter (D in Bild 2-17 unten) in die Stellung ON [EIN]. Hinweis: Die POWER-LED [NETZ] auf dem Bedienfeld leuchtet grün, um anzuzeigen, dass das Gerät Strom erhält.
Thermo-Transfer-Druckern der C-Serie auf der Seite des Druckkopf-Mechanismus (siehe Bild 2-19 unten). Spezifikationen und Details zu den Bändern finden Sie im Verbrauchsmaterial-Leitfaden auf der Begleit- CD oder auf der CognitiveTPG-Webseite: http://www. compactindustrial.com/cseries/support/support.html Bild 2-19: Bandeinlege-Label 1) Klappen Sie die Staubschutzhaube nach oben.
Seite 19
Kapitel 2: Der Anfang Bild 2-21. Entfernen des Warenmusters aus dem Drucker Legen Sie das mitgelieferte Test-Band zum Einlegen vor den Drucker, und zwar so, dass das dicke Ende der Rolle zum Drucker hin zeigt und das dünne Ende mit der Aufwickelrolle vom Drucker weg, wie in Bild 2-22 unten.
Seite 20
REINIGUNGS-HINWEIS: DIES IST DIE IDEALE POSITION, UM DRUCKKOPF, DRUCKKOPF- ABDECKUNG UND ANDRUCKROLLE ZU REINIGEN. WEITERE INFORMATIONEN ÜBER VON CognitiveTPG EMPFOHLENES REINIGUNGSMATERIAL FINDEN SIE AUF DER COGNITIVE- WEBSEITE ODER IM VERBRAUCHSMATERIAL-LEITFADEN AUF DER BEGLEIT-CD. Als nächstes setzen Sie die Band-Zufuhr-Rolle ein. Heben Sie die Band-Zufuhr-Rolle mit einer Hand an, wie in Bild 2-26 gezeigt.
Seite 21
Kapitel 2: Der Anfang Bild 2-26. Kerben in der Band-Zufuhr-Rolle Bild 2-27. Ausrichten der Kerben am Kern der Band-Zufuhr-Rolle und der Zufuhr- Spindel. Während Sie das Band in Position halten, ziehen Sie vorsichtig an der grünen Zufuhr- Spindel, um die Band-Zufuhr-Rolle einzusetzen. Bild 2-28.
Seite 22
Kapitel 2: Der Anfang Bild 2-29. Ausrichten des Zufuhr-Rollenkerns auf die Kerben der Band-Spindel. Wenn sich das Band sicher anfühlt, drücken Sie vorsichtig die grüne Zufuhr-Spindel und drehen diese im Uhrzeigersinn, während Sie das Zufuhr-Kupplungs-Rad festhalten, bis das Band gut sitzt. Bild 2-30.
Seite 23
Kapitel 2: Der Anfang HINWEIS: WENN DER DRUCKKOPF-MECHANISMUS EINRASTET, HÖREN SIE EIN KLICKENDES GERÄUSCH. WENN DER DRUCKKOPF VERSEHENTLICH EINRASTET, DRÜCKEN SIE DIE SCHWARZEN DRUCKKOPF-VERRIEGELUNGEN NACH OBEN, UM DEN DRUCKKOPF-MECHANISMUS FREIZUGEBEN (SIEHE BILD 2-24). Als nächstes installieren Sie die Band-Aufwickel-Rolle. Schauen Sie sich die Enden des Band-Aufwickel-Kerns an, und beachten Sie die Kerben.
Seite 24
Kapitel 2: Der Anfang Bild 2-34. Einpassen des Band-Aufwickel-Kerns in die Kerben der Aufwickel-Spindel Wenn der Band-Aufwickel-Kern installiert ist, drehen Sie die Aufwickel-Spindel im Uhrzeigersinn, um das Vorspannband auf den Aufwickel-Kern zu spulen. Drehen Sie die grüne Aufwickel-Spindel so lange im Uhrzeigersinn, bis sich das schwarze Band auf den Aufwickel-Kern spult (siehe Bild 2-35).
Garantiekarte und den anderen C-Serie-Dokumentationen an einem sicheren Ort auf (bei Thermo-Transfer-Druckern wurde dieser Schritt schon beim Einlegen des Bandes durchgeführt). Bild 2-38. Entfernen des Warenmusters aus dem Drucker Setzen Sie die Spindel in die von CognitiveTPG empfohlene Test-Medien-Rolle ein (siehe nachfolgende Bilder für innengewickelte und außengewickelte Medien).
Seite 26
Bild 2-39b. Einsetzen der Spindel in außengewickelte Medien-Rolle WEITERE INFORMATIONEN ÜBER VON CognitiveTPG EMPFOHLENENE MEDIEN ERHALTEN SIE BEI EINEM HÄNDLER VOR ORT ODER BEIM COGNITIVETPG KUNDENSERVICE UNTER TELEFON +1.303.586.8340. HINWEIS: Nehmen Sie sich vor dem Einlegen von Medien einen Moment Zeit, um sich die Funktionsweise der Medienführungen anzusehen.
Seite 27
Kapitel 2: Der Anfang Bild 2-40. Verriegelungshebel der Medienführung Um die Medienführungen in die korrekte Ausgangsstellung zu bringen, versuchen Sie, diese in Richtung der Außenwände des Druckers zu drücken. Wenn sich die Führungen nicht bewegen lassen, heben Sie den grünen Verriegelungshebel leicht an, bis er in der oberen Position anhält.
Seite 28
Kapitel 2: Der Anfang Bild 2-42. C-Serie – Ansicht der Medienführung von hinten oben Vorrichtung Zweck A –Medienführung (silberne Leiste) Führt die Label durch den Drucker Rollen Sie einige Labels ab. Positionieren Sie die Medien, mit der Druckseite aufwärts im Drucker, wie in Bild 2-43 gezeigt.
Seite 29
Kapitel 2: Der Anfang Figure 2-44. Positionieren Sie die Medien unter die Medienführungs-Leiste Lassen Sie die Medien zwischen die beiden Medienführungen ab. Positionieren Sie die Medien wie in Bild 2-45 gezeigt. Bevor Sie die Spindel wie gezeigt vollständig in die Halterungen ablassen, entriegeln Sie die Führungen –...
Seite 30
Kapitel 2: Der Anfang Heben Sie den Mechanismus an, wie in Bild 2-47 gezeigt. Bild 2-47. Anheben des Mechanismus Die Medien sollten sichtbar sein wie in Bild 2-48. Bild 2-48. Frontansicht – unter der Medienführung eingelegte Medien Ziehen Sie die Medien innerhalb des Mechanismus etwa 10 cm vorwärts, über die Zufuhrplatte hinaus, wie in Bild 2-49 gezeigt.
Kapitel 2: Der Anfang Bild 2-50. Einrasten des Mechanismus Schließen Sie die Staubschutzabdeckung, um Medien in Standardgröße während des Druckens zu schützen. Bild 2-51. Geschlossene Staubschutzabdeckung Einlegen von großen OD-Medien-Rollen Die Pfeile in Bild 2-52 zeigen die Schrauben für die rückwärtige Klappe des Druckers an dessen Rückseite.
Seite 32
Kapitel 2: Der Anfang Bild 2-53. Öffnen Sie die rückwärtige Klappe wie gezeigt Öffnen Sie die Medienabdeckungen wie in Bild 2-54 gezeigt. Obere Medienabdeckung Mittlere Medi- enabdeckung Bild 2-54. Öffnen Sie die Medienabdeckungen Wenn Sie zum ersten Mal Medien einlegen, nehmen Sie zunächst das Warenmuster aus dem Drucker und nehmen Sie sich vor dem Einlegen von Medien einen Moment Zeit, um sich die Funktionsweise Medienführungen anzusehen.
Seite 33
Kapitel 2: Der Anfang Um die Medienführungen in die korrekte Ausgangsstellung zu bringen, versuchen Sie, diese in Richtung der Außenwände des Druckers zu drücken. Wenn sich die Führungen nicht bewegen lassen, heben Sie den grünen Verriegelungshebel leicht an, bis er in der oberen Position anhält.
Seite 34
Kapitel 2: Der Anfang Bild 2-58. Medien unter der Medienführungs-Leiste hindurch führen Entriegeln Sie den Verriegelungshebel, falls dieser verriegelt sein sollte, Dann platzieren Sie eine Spindel im Kern der Medienrolle und legen Sie diese, Druckseite nach oben, in den Drucker ein, wie in Bild 2-59 und 2-60 gezeigt. Medienspindel Spindelsattel für große Medienrolle...
Kapitel 2: Der Anfang Bild 2-61. Deckel schließen Einstellbarer Sensor Die C-Serie-Drucker verfügen über ein einstellbares Index-Sensor-System. Durch seitliches Bewegen des reflektierenden Sensors, wie im nächsten Bild gezeigt, kann das Sensor-System eine ganze Reihe von Index-Marken bei verschiedenen Medien erkennen. Der Sensor ist mit einer gefederten Arretierung ausgestattet.
Kapitel 2: Der Anfang 4”-Drucker mit extremen Spalt-Sensor-Einstellungen. Beachten Sie, dass die äußerst rechte Stellung des Sensors nur etwa in der Mitte des Druckers liegen darf. Schwarzmarke-Modus Sowohl 2“- als auch 4“-Drucker sind hier auf der vollen Breite des Mediendurchgangs einstellbar.
Seite 37
Kapitel 2: Der Anfang WICHTIG! Es sollten Medien eingelegt sein. Der Drucker muss mit dem Stromnetz verbunden sein, und der Netzschalter auf ON stehen. 1) Drücken und halten Sie die FEED-Taste [TRANSPORT] 2) Bringen Sie den Netzschalter in Stellung ON, während Sie die FEED-Taste halten. 3) Lassen Sie die FEED-Taste los, wenn der Selbsttest mit dem Druck beginnt.
Seite 38
Kapitel 2: Der Anfang Das Ergebnis des Selbsttests ist in nachfolgender Tabelle beschrieben Einstellung Beschreibung Beispiel (die tatsächlichen Einstellungen können von nachfolgenden Beispielen abweichen) Firmware-Version und Datum FW: 195-170-120 V1.20 Drucker-Seriennummer S/N: P012345678 RAM, FLASH RAM- und FLASH-Größe RAM=18MB, FLASH=8MB Inches Printed Gesamte gedruckte Zoll Inches Printed: 2911...
KAPITEL 3: Software-Installation KAPITEL 3: Software-Installation Legen Sie die Begleit-CD in Ihren Computer ein. Die CD führt automatisch alle erforderlichen Schritte durch, um die Software für Ihren C-Serie-Drucker korrekt zu installieren. Gegen Ende des Installations-Vorgangs werden Sie gefragt, ob Sie Labeldruck-Software eines Drittanbieters auf diesem Computer verwenden möchte.
KAPITEL 4: Verwendung des Administrator-Tools KAPITEL 4: Verwendung des Administrator-Tools Mit dem Drucker verbinden Wählen Sie die verwendete Verbindungsmethode zwischen Computer und Drucker aus. • Bei e iner s eriellen V erbindung w ählen S ie d en e ntsprechenden K ommunikations- Port und die entsprechende Baud-Rate.
Klicken Sie auf „Apply“ [Übernehmen], um die neuen Einstellungen an den Drucker zu senden. Durch Drücken von „Refresh“ [Auffrischen] werden die aktuellen Einstellungen des Druckers erneut abgerufen, um die Änderung zu bestätigen. Der CognitiveTPG-Administrator ist durch verschiedene Reiter gegliedert. Jeder Reiter ist einem bestimmten Funktionsbereich der Software zugeordnet. Nachfolgend eine kurze Beschreibung.
Über diesen Reiter können Sie verschiedene Einstellungen vornehmen, wie Druckmethode, Schwärzungsgrad, Druckgeschwindigkeit, Druckdichte, Echtzeit- Uhreinstellungen, etc. Weitere Details zu Drucker-Einstellungen finden Sie im CognitiveTPG Leitfaden für Programmierer, der nun auf Ihrem Computer im Start-Menü unter Cognitive Solutions Printing Support | Documentation installiert ist. Sie können dieses Dokument auch herunterladen von http://www.cognitivetpg.com/resources_Documentation.aspx...
• der Drucker unbedruckte Labels transportiert CognitiveTPG empfiehlt Methode 1, um den Drucker zu kalibrieren. Sie können jedoch auch eine der beiden anderen Methoden aus nachfolgender Auflistung verwenden. Methode 1: Kalibrieren mit der Administrator-Konfigurations-Software Suchen Sie im Reiter Label Positioning [Label-Positionierung] nach der Gruppe Index Settings [Index-Einstellungen].
KAPITEL 4: Verwendung des Administrator-Tools Methode 2: Kalibrierung durch Ausführen eines Selbsttests; siehe Kapitel 2 dieser Bedienungsanleitung Wenn der Selbsttest den Ausdruck der voreingestellten Drucker-Einstellungen beendet hat, erscheint auf dem Medium der Text „Press Feed Switch Now to Calibrate Index“ [Drücken Sie jetzt die Transport-Taste, um den Index zu kalibrieren] Drücken Sie dann die Transport-Taste, um die Kalibrierung durchzuführen.
KAPITEL 4: Verwendung des Administrator-Tools WARNUNG! BEIM LÖSCHEN EINES EINTRAGS WIRD DIESER DAUERHAFT VOM DRUCKER ENTFERNT. Um ein Objekt zu laden, wählen Sie „Load Object to Printer” [Objekt in den Drucker laden] und gehen Sie dann zum entsprechenden Speicherort der Datei auf dem Host-PC. Profil-Management Das Profil-Management bietet die Möglichkeit, Druckerprofile herunterzuladen, zu speichern, zu öffnen und auf Druckern anzuwenden.
KAPITEL 4: Verwendung des Administrator-Tools später geöffnet und an andere Drucker gesendet werden, die mit dem Administrator verbunden sind. Um eine zuvor gespeicherte Datei zu öffen, wählen Sie „Open Stored Profile” [gespeichertes Profil öffnen]. Um ein angezeigtes Profil für einen Drucker zu übernehmen, wählen Sie „Apply Profile to Current Printer”...
KAPITEL 4: Verwendung des Administrator-Tools Ändern Sie den Dateityp in „Alle Dateitypen” und gehen Sie zum Verzeichnis mit der Firmware. Wählen Sie „OK”. Drücken Sie den Button „Firmware updaten”. Dieser Vorgang kann 30 Sekunden, oder bis zu mehreren Minuten dauern, abhängig von der Verbindungsgeschwindigkeit. Warten Sie bitte, bis die Firmware vollständig aktualisiert ist.
KAPITEL 4: Verwendung des Administrator-Tools Wenn die gewünschte Druckposition nicht korrekt ist, passen Sie die „Label Origin”- Werte [„Label-Ursprungs”-Werte] so lange an, bis sich der Druck an der gewünschten Stelle befindet. Im Folgenden finden Sie ein konkretes Beispiel, das die Aktivitäten und Auswirkungen beschreibt: CPL-Editor Der CPL-Editor ist ein Text-Editor-/Terminal-Programm zur Kommunikation mit den...
KAPITEL 5: USB-A-HOST KAPITEL 5: USB-A-HOST In diesem Kapitel wird die Verwendung des USB-A-Anschlusses („E” in Bild 5-1) beschrieben. Bild 5-1. C-Serie-Anschlüsse mit USB-A-Host-Port Anschluss Zweck A – ON/OFF-Schalter [EIN/AUS] Ein- und Ausschalten des Druckers B – Netzanschluss Anschluss für das Netzteil C –Ethernet-Anschluss (RJ-45) Ethernet-Kommunikations-Port für Netzwerk-Anschluss D –...
KAPITEL 5: USB-A-HOST VERSION UPZUGRADEN UND FOLGENDES FEATURE ZU VERWENDEN. http://www.cognitivetpg.com/resources_Firmware.aspx Einstellungen mit einem USB-Flash-Laufwerk laden Diese Funktion ermöglicht das einfache Laden von Einstellungen. Sie ist ab Version 1.40 der Firmware verfügbar. Eine Datei mit Einstellungen kann jegliche Ansammlung von VARIABLE-Befehlen [Variablen] enthalten, beispielsweise VARIABLE WRITE [Variable Schreiben].
CognitiveTPG. 2. Erstellen Sie innerhalb dieses Ordners einen weiteren Ordner mit dem Namen Firmware. 3. Kopieren Sie die Firmware-Datei (z. B. von der CognitiveTPG-Webseite) in den Firmware-Ordner. 4. Nachdem der Drucker vollständig hochgefahren ist und anzeigt, dass er bereit ist, führen Sie das USB-Flash-Laufwerk in den USB-A-Anschluss des Druckers ein.
KAPITEL 6: Netzwerk-Druck KAPITEL 6: Netzwerk-Druck Netzwerkfähige Drucker können direkt an ein Netzwerk angeschlossen werden und bieten die Flexibilität, von mehreren Arbeitsstationen aus mit demselben Drucker zu drucken. Um die Netzwerkeinstellungen des Druckers zu konfigurieren, verbinden Sie diesen über einen lokalen USB-, einen seriellen oder parallelen Port mit dem Administrator- Programm.
KAPITEL 6: Netzwerk-Druck Verwenden der automatischen Adress-Zuweisung Die automatische Adresszuweisung, bekannt als DHCP-Konfiguration, ist nur dann möglich, wenn das verwendete Netzwerk diese unterstützt. Wenn das Netzwerk DHCP unterstützt, schalten Sie den C-Serie-Drucker in den DHCP-Modus, indem Sie die DHCP-Box unter den Adressfeldern im Bereich Ethernet Settings anwählen. Es ist nicht notwendig, Adressen in die obigen Felder einzugeben.
Konfigurieren eines Druckertreibers für den Netzwerk-Betrieb Um mit dem Treiber zu drucken, muss im Drucker ein neuer Port konfiguriert werden. 1) Suchen Sie den entsprechenden CognitiveTPG-Treiber im Windows-Druckerordner. 2) Rechtsklicken Sie auf den Treiber und wählen Sie Eigenschaften. 3) Klicken Sie auf den Reiter Anschlüsse.
Seite 55
KAPITEL 6: Netzwerk-Druck 6) Klicken Sie auf Weiter. 7) Geben Sie im Feld Druckername oder IP-Adresse die dem Drucker zugewiesene IP- Adresse ein. Das Feld Anschlussname wird automatisch ausgefüllt. Klicken Sie Weiter 8) Falls nötig, wählen Sie Generische Netzwerkkarte, wie unten gezeigt. Klicken Sie Weiter.
4) Wählen Sie Diesen Drucker freigeben und geben Sie dem Drucker einen Netzwerk- Namen. 5) Wenn Sie einen Namen eingegeben haben, klicken Sie auf Übernehmen. Netzwerk-Info-Materialien Weitere Informationen über das Konfigurieren der Ethernet-Einstellungen bei CognitiveTPG-Druckern finden Sie im Abschnitt Ethernet Printing Information [Ethernet- Drucker-Informationen] im Leitfaden für Programmierer.
Installation – Software für Windows 2000 und XP nach. Mit dieser Software können Sie Label erstellen und drucken. In den NiceLabel-Hilfedateien finden Sie Informationen über die Verwendung des Produkts in Verbindung mit CognitiveTPG C-Serie-Druckern. CPL-Programmierung verwenden Eine gängige Methode für den Label-Druck ist die CPL-Programmierung. Befehle und Daten werden mit Hilfe des Administrators an den Drucker gesendet.
HINWEIS: DIE HIER GEZEIGTEN BEISPIELE WURDEN MIT MICROSOFT WORD 2002 UND DEM BETRIEBSSYSTEM WINDOWS XP ERSTELLT. Konfigurieren der Software für einen CognitiveTPG-Drucker 1) Öffnen Sie Microsoft Word 2) Drücken Strg+P oder wählen Sie Drucken im Menü Datei. Es erscheint die Drucker- Dialog-Box 3) Wählen Sie einen CognitiveTPG-Drucker aus...
KAPITEL 7: Standard-Labels und-Tags Drucken 4) Klicken Sie Schließen, um die Drucker-Dialog-Box zu schließen Label-Größe einstellen Stellen Sie das Word-Dokument auf die gewünschte Label-Größe ein. 1) Wählen Sie Seite einrichten im Menü Datei. Die Seite-einrichten-Dialog-Box er- scheint 2) Setzen Sie alle Ränder auf 0 3) Klicken Sie auf den Reiter Papier...
Seite 60
KAPITEL 7: Standard-Labels und-Tags Drucken 4) Stellen Sie die korrekte Breite und Höhe für Ihr Label ein. Das Beispiel zeigt ein Label, das 2.4” breit und 1” hoch ist...
KAPITEL 7: Standard-Labels und-Tags Drucken 5) Klicken Sie OK, und falls nötig, Fixieren, um die Ränder zurückzusetzen. Das Word- Dokument sollte ähnlich wie im folgenden Bild aussehen Label und Strichcode erstellen Gestalten eines Labels in einem Word-Dokument. Um einen Strichcode zu erstellen, führen Sie bitte folgende Schritte durch: 1) Wählen Sie den gewünschten Strichcode-Zeichensatz/-Typ 2) Geben Sie die Zahlen für den Strichcode ein.
Sie bitte folgende Schritte durch: 1) Drücken Strg+P oder wählen Sie Drucken im Menü Datei. Es erscheint die Drucker- Dialog-Box. 2) Vergewissern Sie sich, dass der CognitiveTPG-Drucker ausgewählt ist. 3) Klicken Sie OK. Drucken aus vorhandenen Anwendungen Schauen Sie in der jeweiligen Software-Dokumentation nach.
KAPITEL 8: Fehlerbehebung KAPITEL 8: Fehlerbehebung C-Serie-Drucker erfordern vom Anwender nur minimalen Wartungsaufwand. Sollten jedoch Probleme auftreten, ist es wichtig, herauszufinden, ob die Hauptursache bei der Hardware oder bei der Software liegt. Probleme eingrenzen Programmfehler können oft den Eindruck erwecken, als liege die Ursache des Problems bei der Hardware.
END-Statement aus. Anschließend fügen Sie Zeile für Zeile wieder hinzu, bis das Problem erneut auftritt. So können Sie feststellen, welche Zeilen fehlerhaft sind. Wenn der fehlerhafte Teil des Formats gefunden wurde, ziehen Sie den CognitiveTPG Programmier-Leitfaden zu Rate, um den Code nach Fehlern zu durchsuchen oder testen Sie Code selbst in einem einfacheren Format.
Seite 65
Druckertreiber installieren in Kapitel 3 dieser Bedienungsanleitung ETHERNET-DRUCKER EINRICHTEN Laden Sie das C-Serie-Administrator-Konfigurations-Tool von der mitgelieferten Begleit- CD oder der CognitiveTPG-Webseite. Damit können Sie die benötigten Werte leicht einstellen. Diese Einstellungen können auch vorgenommen werden, indem Sie den Drucker über den parallelen oder seriellen Port mit einem PC verbinden (Details zum Einrichten des parallelen oder seriellen Ports finden Sie in Kapitel 2).
Downloaden und installieren Sie die C-Serie-Administrator-Konfigurations-Software für eine vereinfachte Einstellung dieser Werte. Sie finden diese auf der mitgelieferten Begleit-CD und auf der CognitiveTPG-Webseite. Die Werte können mit der Funktion Printhead Darkness [Druckkopf-Schwärzungsgrad] im Reiter Printer Settings [Drucker-Einstellungen] geändert werden. Wenn Sie den Administrator zum Konfigurieren dieser Einstellung nicht verwenden können, geben...
Seite 67
KAPITEL 8: Fehlerbehebung REINIGEN DES DRUCKKOPFS Siehe Kapitel 11 dieser Bedienungsanleitung. Reinigung und vorbeugende Wartung. PAPIERSTAU IM DRUCKER Schalten Sie den Drucker aus, bevor Sie den Papierstau entfernen. Wenn ein Label im Drucker feststeckt, trennen Sie den Drucker vom Stromnetz und entfernen das betreffende Label –...
KAPITEL 9: Drucker-Spezifikationen KAPITEL 9: Drucker-Spezifikationen Die Spezifikationen werden zu Referenzzwecken angegeben und basieren auf Druckertests mit CognitiveTPG-Bändern und -Labels. Die Ergebnisse können in verschiedenen Anwendungsbereichen unterschiedlich sein, oder wenn Sie andere als die von CognitiveTPG empfohlenen Verbrauchsmaterialien verwenden. CognitiveTPG empfiehlt, jede Anwendung stets eingehend zu testen.
KAPITEL 9: Drucker-Spezifikationen Black Mark-Erkennungsbereich: benutzerdefiniert in Stufen von 0.2” links und rechts innerhalb 0.5” von der Kante der max. Medien-Bahnbreite. Band-Spezifikationen Bandbreite: • 2”-Drucker: 2.4” (61mm) max. • 2” Nennlänge: 6500” (165m) max. • 4”-Drucker: 4.25” (108mm) max. • 4” Nennlänge: 5500” (140m) max. Typen: Erhältlich in Wachs, Wachs/Harz und Premium-Harz Labelrollen-Wechsel pro Band Label-Rolle OD Label-Rolle ID 2”...
Informationen zu Reinigungsmitteln finden Sie in Kapitel 11. Garantie Drucker: 24 Monate ab Kaufdatum (Registrierung erforderlich, Druckkopf nicht eingeschlossen). Druckkopf: 6 Monate oder 500,000 Zoll (12,500m) bei Verwendung von CognitiveTPG empfohlener Medien. MTBF (mittlere Betriebsdauer zwischen Ausfällen): 2,000,000 Zoll (50,000m). (Dots- Out-Zustand des Druckkopf nicht eingeschlossen).
Dort finden Sie aktuelle Informationen über Verbrauchsmaterial, das für alle C-Serie- Druckermodelle geeignet ist. Geeignete Medien CognitiveTPG führt ein großes Sortiment von Labels, Tags und Bändern, die in den CognitiveTPG-Thermo-Druckern eingesetzt werden können. CognitiveTPG’s Angebot reicht von Papier-Labels und -Tags in verschiedenen Größen, synthetischen Juwelier- Labels bis hin zu RFID-Labels und Klinik-Armbändern.
Premium-Harz C Series 04-00-0046-02 Zubehör Weitere Informationen zu C-Serie-Zubehör finden Sie im Drucker-Produkt-Leitfaden auf der Begleit-CD oder auf der CognitiveTPG-Webseite: http://www.cognitivetpg. com/Accessories_16.aspx Weitere Informationen zu CognitiveTPG Reinigungsmaterialen finden Sie in Kapitel 10 dieser Bedienungsanleitung. C-Serie Zubehör Produkt-Modell Beschreibung 2” 4”...
KAPITEL 11: Reinigung und Vorbeugende Wartung KAPITEL 11: Reinigung und Vorbeugende Wartung Die C-Serie-Drucker bieten außerordentliche Leistung bei einem Minimum an vorbeugender Wartung. Cognitive empfiehlt, den Drucker regelmäßig mit den CognitiveTPG Standard-Reinigungsmitteln zu reinigen. Reinigungsanleitung C-Serie Reinigungmittel Art.-Nr. Größe Anzahl pro Box...
3) Schalten Sie den Drucker ein und drücken Sie die FEED-Taste [TRANSPORT], um alle Seiten der Rolle zu reinigen. VORSICHT! UNSACHGEMÄSSE REINIGUNG DER DRUCKERS VERURSACHT BLEIBENDE SCHÄDEN UND FÜHRT ZUM ERLÖSCHEN DER GARANTIEANSPRÜCHE. CognitiveTPG EMPFIEHLT FÜR ALLE REINIGUNGSARBEITEN AM DRUCKER DIE VERWENDUNG EINES ZUGELASSENEN REINIGUNGSSTIFTS.
KAPITEL 11: Reinigung und Vorbeugende Wartung 3) Entfernen Sie die Schraube, mit der das grüne Erdungskabel an der Halterung befestigt ist. 4) Entfernen Sie den Druckkopf-Kabelstrang vom Druckkopf und den zweiadrigen LED-Kabelstrang vom LED-Anschluss. Wiedereinbau der Druckkopf-Gruppe HINWEIS: WÄHREND DER GARANTIEZEIT MUSS DER DRUCKER AN EINE AUTORISIERTE REPARATUR-WERKSTATT GESCHICKT WERDEN.
Seite 78
KAPITEL 11: Reinigung und Vorbeugende Wartung 2) Dann führen Sie einen Kabelbinder durch das Loch an der Druckkopf-Halterung und um alle Kabel. 3) Positionieren Sie den Kabelbinder wie gezeigt und ziehen Sie ihn fest. Schneiden Sie das überstehende Ende ab. 4) Befestigen Sie das Erdungskabel an der Halterung.
Seite 79
KAPITEL 11: Reinigung und Vorbeugende Wartung 5) Positionieren Sie die Federn über die Federführungen an der Halterung, und schieben Sie den rechten Führungshebel der Druckkopf-Halterung auf die rechte Seite der Druckkopf-Halterungs-Plattform. 6) Halten Sie die rechte Führung auf der Plattform fest und drehen Sie die linke Seite des Druckkopfs nach vorn, sodass er in die linke Führung der Plattform passt.
KAPITEL 11: Reinigung und Vorbeugende Wartung 8) Vergewissern Sie sich, dass der Druckkopf frei beweglich ist, indem Sie auf die Mitte der Druckkopf-Gruppe drücken. Die Druckkopf-Gruppe sollte sich frei und gleichmäßig bewegen lassen, bis die Federn vollständig zusammengedrückt sind. Ist dies nicht der Fall, überprüfen Sie während des Drückens, ob irgendwelche Kabel stören.
Seite 81
KAPITEL 11: Reinigung und Vorbeugende Wartung 2) Drücken Sie das Gehäuse leicht von der Seite der Frontblende weg, und nehmen Sie diese aus dem Drucker heraus. 3) Entfernen Sie die drei angezeigten Schrauben 4) Entfernen Sie die zwei Schrauben an der Rückseite des Druckers...
Seite 82
KAPITEL 11: Reinigung und Vorbeugende Wartung 5) Entfernen Sie die Medien-Führungen durch Lösen der vier Schrauben, die die Medienführungs-Bodenplatte halten. 6) Entfernen Sie das Medienführungs-Getriebe und legen Sie es beiseite. Dann lösen Sie die zwei Schrauben, die nach Entfernen der Führung zu sehen sind. 7) Unmittelbar hinter dem Schalter zur Kopfabsenkung auf der rechten Seite des Mechanismus befindet sich eine Schraube.
Seite 83
KAPITEL 11: Reinigung und Vorbeugende Wartung 8) Drücken Sie das Gehäuse leicht auseinander. Dann entfernen Sie es vorsichtig nach hinten oben. Um in den unteren Gehäuseteil zu gelangen, müssen sowohl Mechanismus als auch GMC entfernt werden. Informationen hierzu finden Sie in den Abschnitten Mechanismus-Reparatur oder GMC-Reparatur des Reparatur- Handbuchs.
KAPITEL 11: Reinigung und Vorbeugende Wartung 11) Drücken Sie das Gehäuse auf der linken Seite ein wenig von der Andruckrolle weg. Ziehen Sie die Andruckrolle nun auf der linken Seite zur Vorderseite des Druckers hin aus ihrer Kunststoff-Halterung. VORSICHT: ACHTEN SIE DARAUF, DASS SIE DAS RECHTE LAGER DER ANDRUCKROLLE NICHT VERLIEREN.
Seite 85
KAPITEL 11: Reinigung und Vorbeugende Wartung 2) Drücken Sie das Gehäuse auf der linken Seite ein wenig von der Andruckrolle weg. Drücken Sie die Andruckrolle auf der linken Seite in ihre Kunststoff-Halterung. 3) Drücken Sie die Andruckrolle auf der rechten Seite in ihre Kunststoff-Halterung. Vergewissern Sie sich, dass sich die Rolle in ihren Halterungen drehen lässt.
Seite 86
KAPITEL 11: Reinigung und Vorbeugende Wartung 5) Drücken Sie die Vorderseite des Gehäuses leicht auseinander und beginnen Sie, es an der Unterseite vorzuschieben. Vergewissern Sie sich, dass das grüne Erdungskabel wie gezeigt auf der rechten Seite in einer Aussparung des Gehäuses liegt. 6) Vergewissern Sie sich, dass sich die Gehäuse-Aussparung für den Netzschalter wie gezeigt tatsächlich beim Netzschalter befindet.
Seite 87
KAPITEL 11: Reinigung und Vorbeugende Wartung 8) Setzen Sie die Mechanismusschraube auf der rechten Seite des Mechanismus (hinter dem Schalter zur Kopfabsenkung) ein und ziehen Sie sie fest. Drehmoment 0,34 Nm. 9) Legen Sie den Drucker auf die Seite. Setzen Sie die drei Schrauben an den gezeigten Stellen ein und ziehen Sie diese fest.
Seite 88
KAPITEL 11: Reinigung und Vorbeugende Wartung 11) Ziehen Sie das Gehäuse leicht auseinander und setzen Sie die Frontblende ein. 12) Lassen Sie das Gehäuse einrasten und vergewissern Sie sich, dass die Frontblende auf beiden Seiten des Gehäuses gut sitzt. 13)Setzen Sie, wie gezeigt, die beiden Frontblenden-Schrauben ein und ziehen Sie sie fest.
Sie sich bitte an die folgenden Service-Telefonnummern, um Hilfe zu erhalten. Technisches Service-Telefon Während der Garantiezeit wenden Sie sich bitte an CognitiveTPG’s technisches Service- Team für die C-Serie. Service und Reparatur: 8:00h – 17:00h (MST – Mountain Standard Time) Telefon: 607.274.2500 ext.
