3. Aufbau, Anschlüsse & LED's

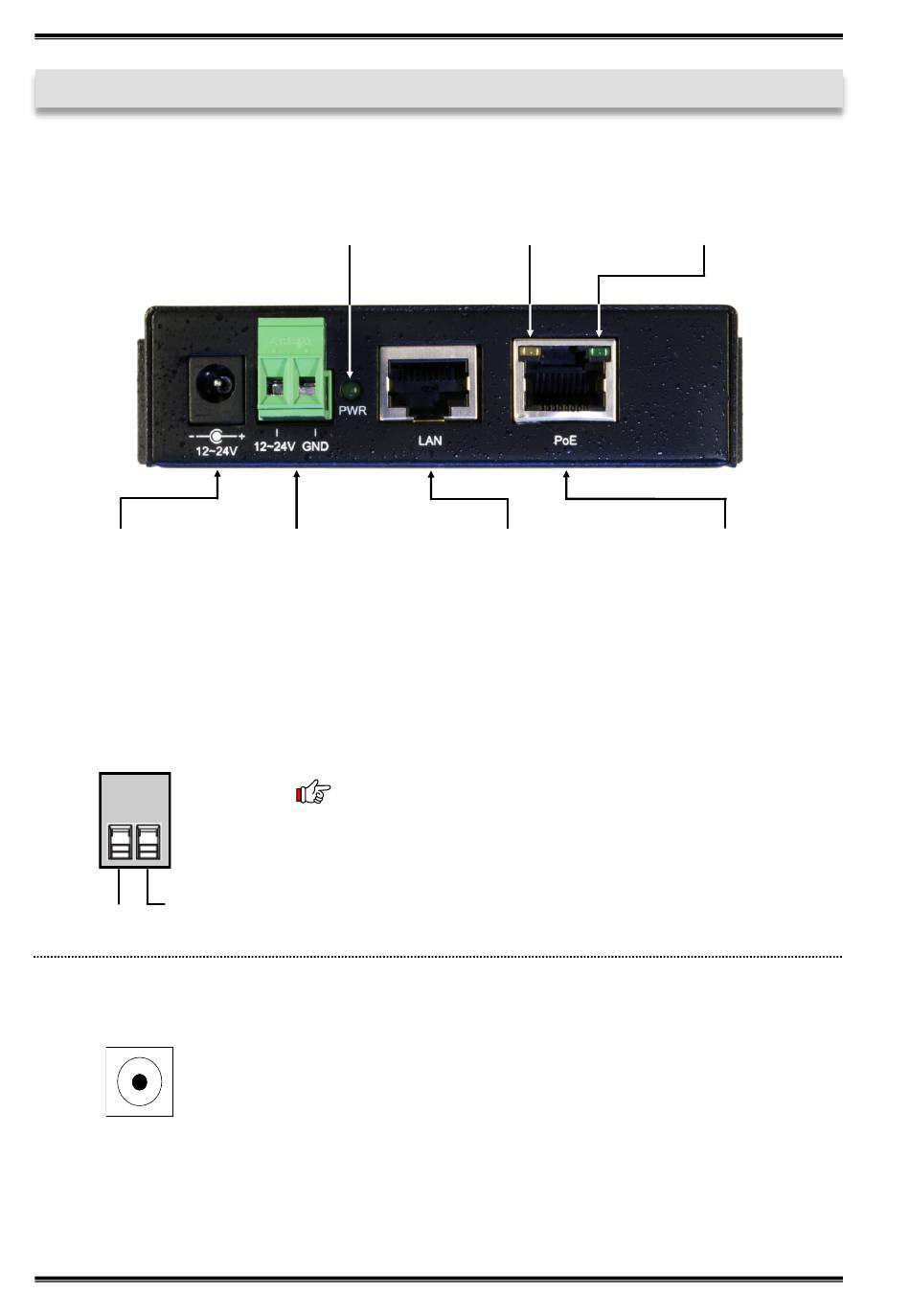

3.1 Aufbau

+12-24V Buchse für
im Lieferumfang
enthaltenem Netzteil
3.2 Anschlüsse & LED's
+12-24V T-Block:
GND (Ground)
+12-24V
+12-24V Buchse:
© Copyright 2020 by EXSYS Vertriebs GmbH. All Rights Reserved
Betriebs LED
+12-24V T-Block
für optionales
externes Netzteil
ACHTUNG!!!
Schließen Sie niemals Strom an Ground an,
dadurch kann Ihre Hardware zerstört werden!!!
ACHTUNG!!!
Nur zur Verwendung mit im Lieferumfang enthaltenem Netzteil!
PoE LED
RJ45 Anschluss
für Dateneingang
4
EX-6007PoE
Keine Funktion
RJ45 Anschluss
für PoE Ausgang
