1.

Specifiche

Dimensioni:
Peso:
Porta d'ingresso fluido:
Porta d'uscita fluido:
Porta d'ingresso aria:
Pressione massima del fluido:
Pressione dell'aria minima richiesta:
Parti bagnate dal fluido:
Frequenza d'esercizio:
Portata (acqua):
Viscosità max del materiale:
Ø1.00[25.4]
TS5440
XXXX
10-32
10-32 UNF
PORTA
AIR INLET PORT INGRESSO ARIA
Le dimensioni sono espresse in mm

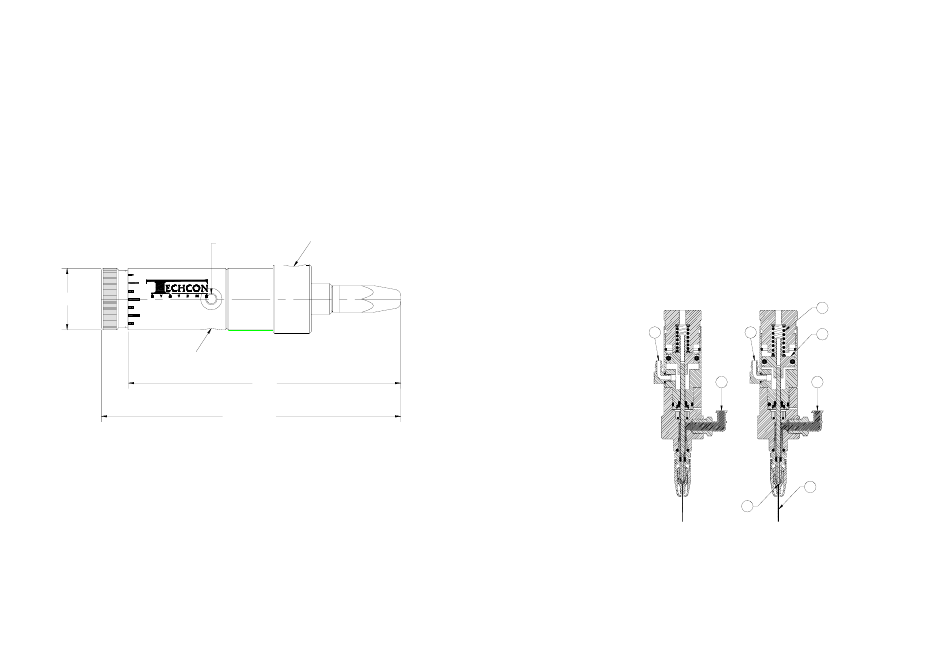

Figura 1.0
Techcon Systems is an OK International Brand
Copyright © All Rights Reserved • TS941 Rev 04/04
33
127mm di lunghezza; 28.5mm di diametro
227g
1/8" NPT femmina
maschio luer-lock
10-32 UNF-2B
6.9 bar
4.8 bar
303 acciaio inossidabile, Teflon®
superiore a 400 cicli/min.
900 ml/min.
7 BAR
10-32 1 / 8 NPT
10-32 UNF
FILETTATURA PER PORTA INGRESSO 1/8 NPT
MOUNTING PORT
FISSAGGIO (LATO FLUIDO
FLUID INLET PORT
FAR SIDE
OPPOSTO)
4.44
[112.78]
4.75-5.00
[120.65-127.00]
2.

Disimballaggio e controllo

Disimballare accuratamente la valvola ed esaminare gli articoli contenuti nella scatola.
Essa contiene:
•
Gruppo valvola
•
Kit aghi campione
•
Tubo flessibile per aria compressa
3.

Descrizione

La valvola ad ago per microgocce TS5440 è concepita per erogare, con depositi
estremamente precisi, materiale di viscosità medio-bassa sotto forma di dosi e gocce di
dimensioni variabili (anche frazioni di microlitro). Il ritorno a molla rende la valvola
indicata per l'uso con le centraline tempo/pressione Techcon Systems. La regolazione
della corsa consente all'operatore di determinare con precisione le dimensioni delle
dosi di materiale erogate. Il design compatto della valvola TS5440 offre molta
flessibilità nel montaggio e facilità di integrazione nelle applicazioni automatizzate.
4.

Teoria di funzionamento

La TS5440 è una valvola ad ago ad apertura regolabile. Per la pressione dell'aria
immessa attraverso la porta (1), l'ago si ritrae (2) dalla sede situata all'interno
dell'ugello (3) consentendo così al materiale di fluire dall'ingresso del materiale stesso
(4) all'ugello (5). Quando la pressione dell'aria compressa viene scaricata, la molla (6)
fa ritornare l'ago alla posizione iniziale interrompendo il passaggio del fluido.
1
POSIZIONE APERTA
OPEN POSITION
Figura 2.0
Techcon Systems is an OK International Brand
Copyright © All Rights Reserved • TS941 Rev 04/04
34
6
1
2
4 4
5
3
POSIZIONE CHIUSA
CLOSED POSITION
