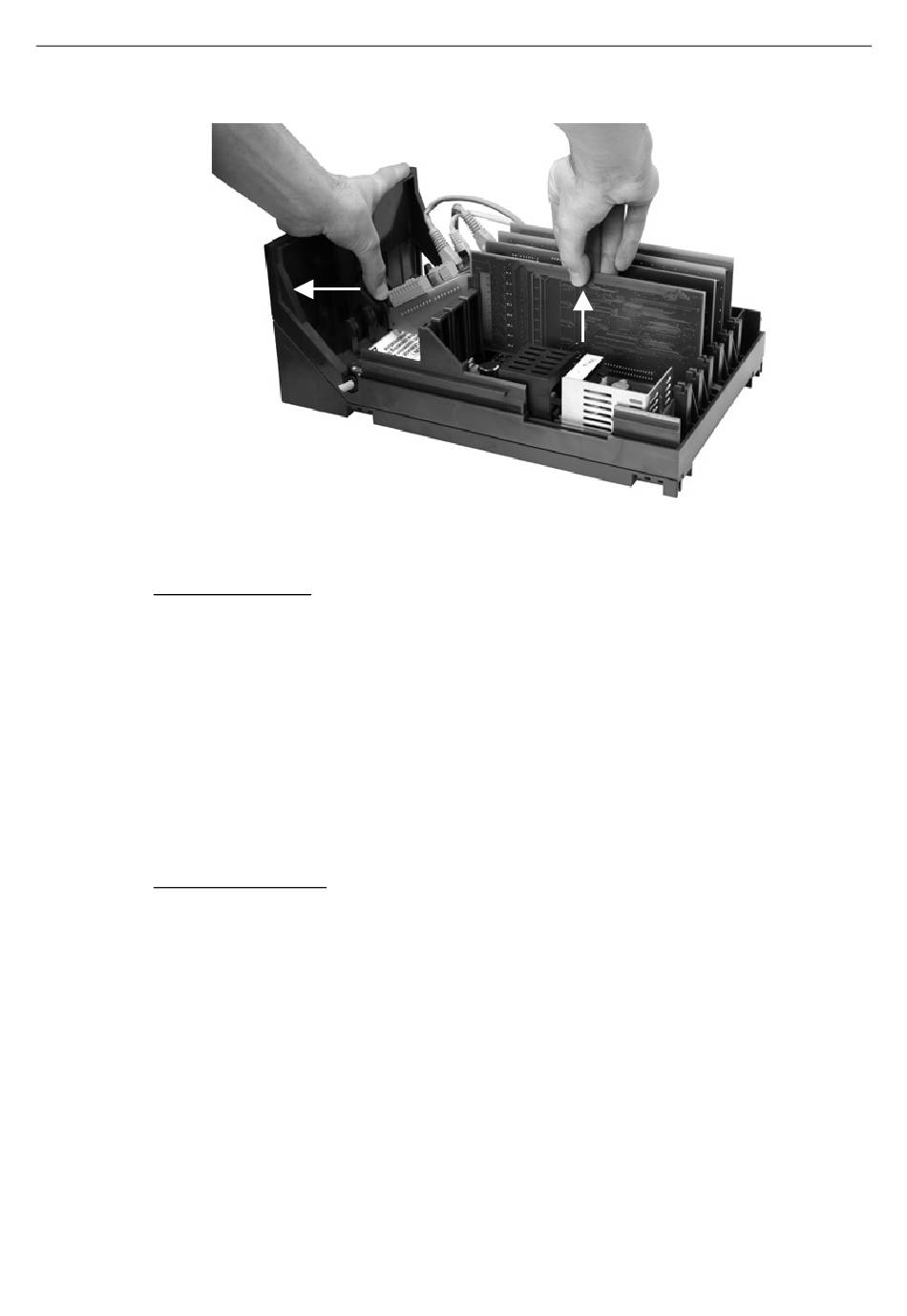

Abb. 9: Modul herausziehen
Weitere Schritte
– Ist ein VMF- oder VoIP-Modul vorhanden, verbinden Sie es mit der Basis-
platine wie auf
– Sind ein VMF- und VoIP-Module oder mehrere VoIP-Module vorhanden,
müssen diese miteinander und mit der Basisplatine verbunden werden.

VMF-/VoIP-Module verbinden

Voraussetzungen
– Pro Modul ein dem Modul beiliegendes Patchkabel
1.
Stecken Sie ein Ende des Patchkabels in die RJ-45-Buchse auf der Basis-
platine.
2.
Stecken Sie das andere Ende des Patchkabels in eine der RJ-45-Buchsen
des nächstliegenden VoIP- oder VMF-Moduls.
3.
Bei weiteren VoIP-/VMF-Modulen: Stecken Sie ein Ende des Patchkabels
in die noch freie RJ-45-Buchse des ersten Moduls.
4.
Stecken Sie das andere Ende des Patchkabels in eine der RJ-45-Buchsen
des zweiten Moduls.
5.
Wiederholen Sie Schritt 3 + 4 für jedes weitere Modul entsprechend.
COMmander 6000/R/RX - Firmware V6.6A - Inbetriebnahmeanleitung V09 06/2016
Seite 37 beschrieben.
Vorbereitungen (6000)
37
