Elektrische Installation der Wallbox

GEFAHR!

Lebensgefahr durch Stromschlag!

Vor der Arbeit an der Wallbox:
Trennen Sie die Stromversorgung und stellen Sie sicher, dass diese während der
Arbeit ununterbrochen getrennt bleibt.
Nach Abschluss der mechanischen Installation wird die Wallbox an das Stromnetz
angeschlossen.
Gehen Sie wie folgt vor, um die Wallbox an das Stromnetz anzuschließen:
1. Vergewissern Sie sich nochmals, dass alle Leitungs- und etwaige FI-
Schutzschalter in der Zuleitung deaktiviert sind
2. Nehmen Sie die Gehäuseblende der Wallbox ab
2.1. Drehen Sie die beiden Schrauben an der unteren Seite der Deckels heraus
2.2. Heben Sie die Gehäuseblende vorsichtig ab
2.3. Heben Sie die Berührschutzabdeckung vorsichtig ab und ziehen Sie den
Stecker für die LED-ANZEIGEN heraus, um die Berührschutzabdeckung
abnehmen zu können
3. Schalten Sie nun alle internen Leitungsschutzschalter und
Fehlerstromschutzschalter in der Wallbox aus (Schalterposition 0 OFF)
4. Führen Sie die Zuleitung von unten in die entsprechende Kabelverschraubung
ein. Die ab isolierten Adern der Zuleitung klemmen Sie dann in die
Zuleitungsklemmen gemäß der Klemmenbeschriftung ein (6 mm²)

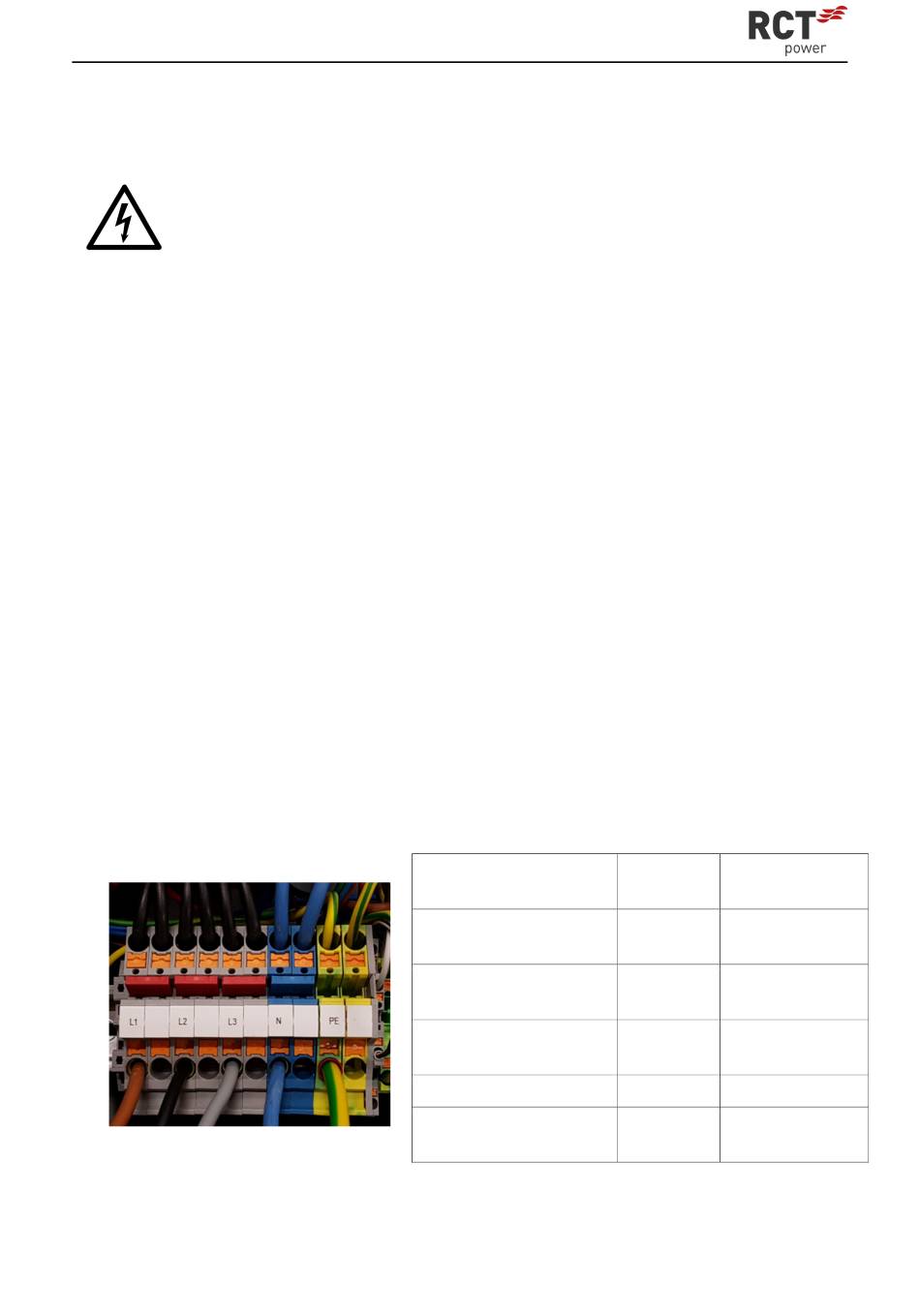

4.1 Einfache Zuleitung:

Bedienungsanleitung RCT Power Wallbox
Version: 3.0
Bezeichnung
Stromführender Leiter Phase 1
Stromführender Leiter Phase 2
Stromführender Leiter Phase 3
Neutral
Schutzleiter
Aderfarbe Kennzeichnung
Zuleitung Klemmblock
BRAUN EUROFUSE
NH00/000 63A
SCHWARZ EUROFUSE
NH00/000 63A
GRAU EUROFUSE
NH00/000 63A
BLAU BLAUE ABLEITUNG
GRÜN-GELB GRÜN-GELBE
ABLEITUNG
