Inhaltszusammenfassung für RCT Power Wallbox

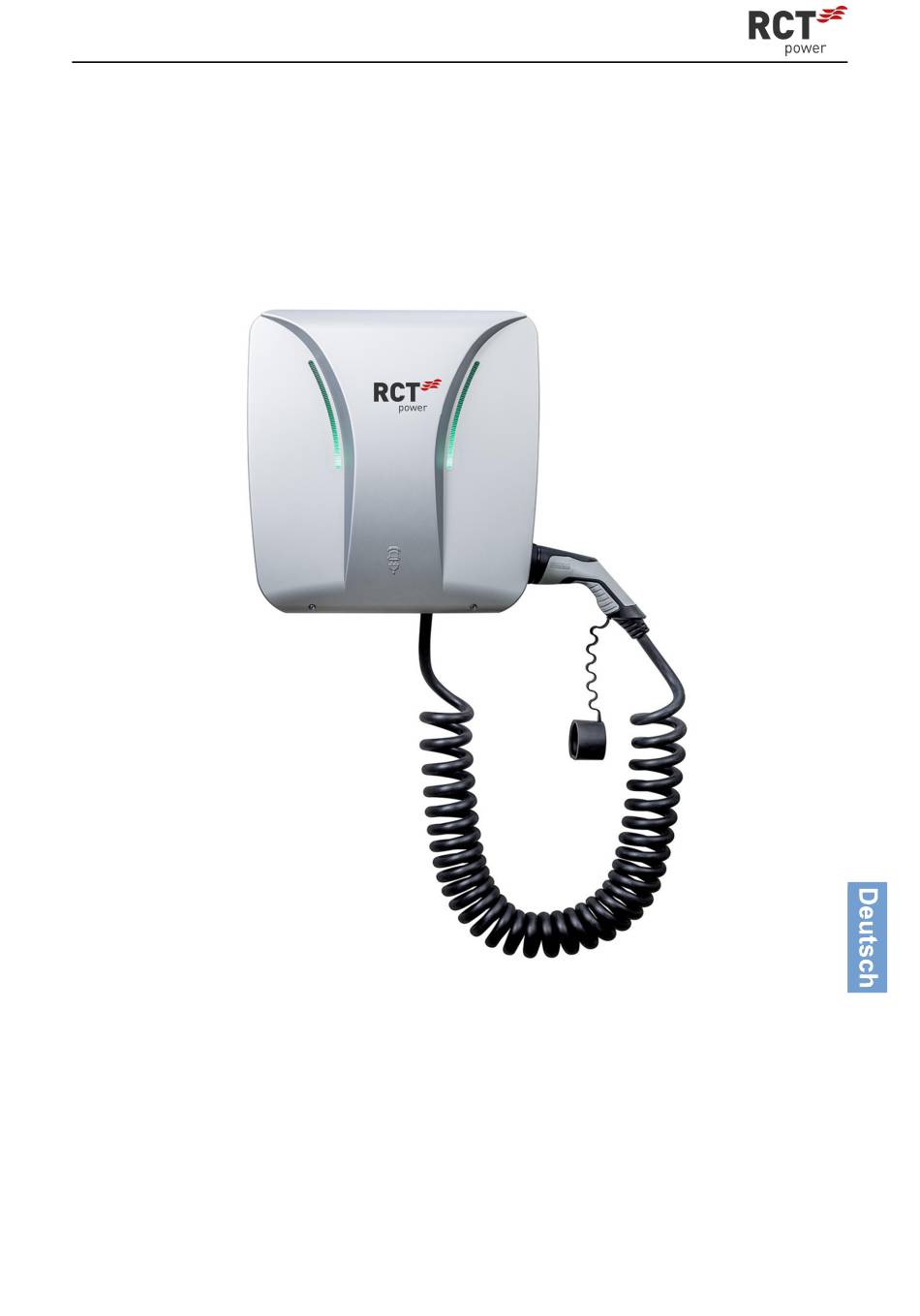

- Seite 1 RCT Power Wallbox Ladestation für E-Autos Handbuch Bedienungsanleitung RCT Power Wallbox Version: 3.0...
-
Seite 2: Kontaktdaten
Kontaktdaten Hersteller: RCT Power GmbH Line-Eid-Straße 1 78467 Konstanz Telefon: +49 (0) 7531 99677 0 Web: www.rct-power.com Mail: info@rct-power.com Bedienungsanleitung RCT Power Wallbox Version: 3.0... -
Seite 3: Inhaltsverzeichnis
Lieferumfang ..........................13 Erhältliche Wallbox Varianten ....................13 Installation .......................... 14 Anforderungen an den Montagestandort ..................14 Mechanische Installation der Wallbox ..................15 Elektrische Installation der Wallbox ..................16 Inbetriebnahme ........................19 Konfiguration des RCT-eCB1 Controllers ................20 Reset-Funktion..........................20 Aufbau einer direkten LAN-Verbindung ................... - Seite 4 RFID-Modul ........................43 Betriebsstörungen und Lösungen ..................44 Anhang ..........................45 Technische Daten ........................45 Normen & Richtlinien ........................46 Gewährleistung / Garantie ......................48 Bedienungsanleitung RCT Power Wallbox Version: 3.0...
-
Seite 5: Sicherheitshinweise
Wichtige Informationen Sicherheitshinweise Diese Anleitung enthält wichtige Hinweise zur Montage und Inbetriebnahme der RCT Power Wallbox. Lesen und befolgen Sie unbedingt die im Folgenden angegebenen Sicherheitshinweise. Insbesondere müssen die in dieser Montageanleitung wie folgt markierten Warnhinweise und Vorsichtsmaßnahmen beachtet werden. Die Symbole haben... -
Seite 6: Allgemeine Sicherheitshinweise
Allgemeine Sicherheitshinweise Bevor Sie mit der Bedienung der Wallbox beginnen, lesen Sie sorgfältig diese Bedienungsanleitung und beachten Sie alle Warnungen und Anweisungen. Die Installation, Inbetriebnahme, Wartung und Instandsetzung der Wallbox darf nur durch qualifiziertes Fachpersonal durchgeführt werden. Für Sach- und Personenschäden, die aufgrund Nichtbeachtung der Montage- und Bedienungsanleitung, durch Veränderungen an der Wallbox, Verwendung von nicht... - Seite 7 …die Wallbox nicht ordnungsgemäß funktioniert oder anderweitig beschädigt wurde. Beachten Sie im Übrigen folgende Punkte: • Installieren Sie diese Wallbox nicht in unmittelbarer Nähe von fließendem Wasser oder Strahlwasser: Die Wallbox ist nach IP44 jedoch ausreichend gegen Sprüh- und Spritzwasser geschützt.
-
Seite 8: Gebrauchshinweise/Wartung
Lassen Sie das Gerät nur von qualifiziertem Fachpersonal reparieren und/oder installieren. ACHTUNG! Diese Wallbox ist für den Anschluss und Betrieb an 230 / 400V 50 Hz Netzspannung vorgesehen. Die Zuleitung muss über einen geeigneten Kabelkanal bzw. ein Rohr auf der Unterseite in das Gehäuse eingeführt werden. - Seite 9 Verwenden Sie zur Reinigung der Wallbox ein trockenes oder leicht feuchtes, gut ausgewrungenes Tuch. Verwenden Sie keine aggressiven Reinigungsmittel, Wachse oder Lösungsmittel (wie Reinigungsbenzin oder Farbverdünner), da diese die Anzeigen eintrüben oder die Lackierung beschädigen können. Die Wallbox darf AUF KEINEN FALL mit einem Hochdruckreiniger oder einem vergleichbaren Gerät gereinigt werden, bei dem Flüssigkeiten mit...
-
Seite 10: Produktbeschreibung
Ihre Wallbox erlaubt das sichere und bequeme Laden von Elektrofahrzeugen gemäß der Norm IEC 61851-1, Mode 3 über das integrierte Ladekabel. Die Wallbox ist mit einer Ladeleistung von 11 kW oder 22 kW erhältlich. Die AC- Ladung des E-Fahrzeugs erfolgt über einen Typ 2 Stecker. -
Seite 11: Maßzeichnungen Und Abmessungen
Maßzeichnungen und Abmessungen Die Wallbox wird vollständig montiert und geprüft ausgeliefert. Alle Abmessungen sowie die Montagepunkte sind in den folgenden Maßzeichnungen aufgeführt. Auf- und Seitenansicht: (alle Angaben in mm) Bedienungsanleitung RCT Power Wallbox Version: 3.0... -
Seite 12: Identifikation Der Produkt-Variante
Identifikation der Produkt-Variante Die RCT Power Wallbox wird in mehreren Varianten mit einem Typ 2 Anschlussstecker geliefert, die sich in punkto Ladeleistung und Kabelausführung unterscheiden. Zur Identifikation der Variante befindet sich auf der Innenseite des Gehäuses ein Produkt- Typenschild: Öffnen Sie vor der Montage und Inbetriebnahme die Gehäuseblende und vergewissern Sie sich anhand des Typenschilds, um welche Variante es sich handelt. -
Seite 13: Lieferumfang
Lieferumfang Ihre Wallbox wird mit verschiedenen Komponenten ausgeliefert, die für die Montage und den ordnungsgemäßen Betrieb notwendig sind. Überprüfen Sie daher direkt nach dem Auspacken, ob folgende Basis-Komponenten enthalten sind: Komponenten Menge Beschreibung Wallbox Wallbox, bestehend aus Kunststoffgehäuse mit verschließbarer Blende, Ladekabel und Typ 2... -
Seite 14: Installation
Schutzart IP44 beschriebenen Vorschriften erfüllt, müssen Sie insbesondere im Außenbereich verschiedene Umweltbedingungen berücksichtigen. Anforderungen an den Montagestandort Die Wallbox wurde für den Einsatz im Innen- und Außenbereich entwickelt. Für eine ordnungsgemäße Ladung müssen Sie als Betreiber folgende Vorgaben zum Standort sowie zur Aufstellung beachten. -
Seite 15: Mechanische Installation Der Wallbox
Ggf. Wasserwaage (nicht im Lieferumfang enthalten) Gehen Sie wie folgt vor: Nehmen Sie die Gehäuseblende der Wallbox ab. Drehen Sie die beiden Schrauben an der unteren Seite des Deckels heraus. Heben Sie die Gehäuseblende vorsichtig Zeichnen Sie die vier Bohrlöcher an ... -
Seite 16: Elektrische Installation Der Wallbox
Nach Abschluss der mechanischen Installation wird die Wallbox an das Stromnetz angeschlossen. Gehen Sie wie folgt vor, um die Wallbox an das Stromnetz anzuschließen: 1. Vergewissern Sie sich nochmals, dass alle Leitungs- und etwaige FI- Schutzschalter in der Zuleitung deaktiviert sind 2. -
Seite 17: Legen Sie Die Gehäuseblende Vorsichtig Wieder Auf Die Wallbox
Sie sich an ein qualifiziertes Elektrofachunternehmen. Lassen Sie die Zuleitung prüfen und gegebenenfalls erneuern. 5. Schalten Sie nun die Leistungs- und FI-Schutzschalter in der Wallbox ein (Schalterposition I ON). Die LED-ANZEIGEN leuchten nun grün. 6. Befestigen Sie die Gehäuseblende wieder auf der Wallbox. - Seite 18 8. Übersichtsschaltplan Bedienungsanleitung RCT Power Wallbox Version: 3.0...
-
Seite 19: Inbetriebnahme
Nach der mechanischen und elektrischen Installation müssen Sie den RCT-eCB1 Controller über einen Web Browser konfigurieren (siehe Seite 20). Die Ladesteckdose der Wallbox bietet eine elektromotorische Verriegelung, die in Verbindung mit dem internen RFID-Modul eine vollständig kontrollierte und damit benutzerspezifische Freigabe und Überwachung der Ladevorgänge erlaubt. -
Seite 20: Konfiguration Des Rct-Ecb1 Controllers
Gerät neu starten. Dabei ist die Dauer des Drucks wichtig. Zurücksetzen auf Werkseinstellungen Drücken Sie mit einem spitzen Gegenstand die etwa 4 - 10 Sekunden Reset-Taste Neustarten des Controllers Reset-Taste Drücken Sie mit einem spitzen Gegenstand die etwa 1 - 3 Sekunden Bedienungsanleitung RCT Power Wallbox Version: 3.0... -
Seite 21: Aufbau Einer Direkten Lan-Verbindung
Controller angeschlossen ist, um Namenskollisionen zu vermeiden. 1. Starten Sie Ihren Browser 2. Rufen Sie in Ihrem Browser die URL „http://ecb1.local“ auf (siehe untere Grafik). → Die Benutzeroberfläche des eCB1 öffnet sich. Willkommen beim Setup Ihres eCB1 Bedienungsanleitung RCT Power Wallbox Version: 3.0... - Seite 22 Verbinden Sie das eCB1 mit demselben Router/Switch, welcher auch mit Ihrem PC/Laptop verbunden ist. Wenn es dennoch nicht gefunden wird, setzen Sie die Netzwerkeinstellungen zurück. Zum Zurücksetzen drücken Sie mit einem spitzen Gegenstand die etwa Reset-Taste 4 Sekunden bis 10 Sekunden. Bedienungsanleitung RCT Power Wallbox Version: 3.0...
-
Seite 23: Erklärung Der Weboberfläche
Hierbei ist die Konfiguration „ECO Min-Max Ampere“ ausschlaggebend. Eine Beschreibung zum Unterschied zwischen ECO und AI-Modus finden Sie auf Seite 24 Schnelle-Ladung Es wird eine Ladung mit der maximalen Leistung der Wallbox gestartet. Manuelle-Ladung In diesem Modus können Sie den Ladestrom manuell einstellen. Ladung starten... -
Seite 24: Erläuterung „ Ai Und Eco Modus
PV-Überschuss nicht ausreichen, um das Auto zu laden, wird die Differenz, die zum Erreichen der Mindestladeleistung benötigt wird, aus dem Batterie- speicher bzw. aus dem Netz entnommen! Im Lademodus ECO wird die RCT Power Batte- rie in den meisten Fällen vollständig entladen! Möchten Sie ihr Elektrofahrzeug ausschließlich mit solarem Überschuss laden oder die... - Seite 25 Funktionsweise: Übersteigt der Überschuss der PV-Anlage die Mindestladeleistung des Elektrofahrzeuges, beginnt die Wallbox zu laden. Ist es nicht möglich, zusätzlich 200 W einzuspeisen, stoppt der Ladevorgang. Wählen Sie einen Wert kleiner 200W besteht die Gefahr, dass die Wall- box ständig zu- und abschaltet.
-
Seite 26: Konfiguration Des Ecb1
Klicken Sie auf Weiter und Sie gelangen auf folgenden Auswahlbildschirm: Sprache und Region Hier können Sie Ihre - Sprache - das Land indem die Ladestation verbaut ist und die - entsprechende Zeitzone auswählen Sprache Land Zeitzone Bedienungsanleitung RCT Power Wallbox Version: 3.0... -
Seite 27: Datum Und Uhrzeit
Zeitserver verbinden lassen, müssen jedoch die Adresse manuell eintragen. Ein Klick auf „Zeit automatisch per NTP Servern synchronisieren“ bewirkt, dass nach jeder Unterbrechung (Strom, Netzwerk) die Zeit automatisch synchronisiert wird. Bedienungsanleitung RCT Power Wallbox Version: 3.0... -
Seite 28: Netzwerkeinstellungen
Wenn Sie bei Protokoll „statisch“ Protokoll auswählen: IP Adresse Müssen Sie die Netzwerkeinstellungen manuell eintragen. Wenden Sie sich an Subnetzmaske Ihren Netzwerkkonfigurator, um die entsprechenden Felder netzwerkkonform Standardgateway auszufüllen. DNS Server 1 DNS Server 2 Hostname Bedienungsanleitung RCT Power Wallbox Version: 3.0... -
Seite 29: Hausanschluss
Hier gezeigt: Am Hausanschluss ist bereits ein RCT Power Sensor verbaut, welcher über das RCT Power Speichersystem ausgelesen werden kann. Auswahlvarianten Gerätetyp/Hersteller (Die RCT Power Wall kann auch in Kombination mit den Herstellern SMA, Fronius und Kostal betrieben werden) RCT Power Am Hausanschluss ist ein RCT Power Sensor... -
Seite 30: Ladeanschluss
SerienNr. Gerätetyp / Hersteller Bezeichnung Bus ID Wählen Sie hier den Gerätetypen, der zur Strommessung in der Ladestation oder der Zuleitung zur Wallbox verbaut ist, aus. Auswahlvarianten Gerätetyp/Hersteller „dieses eCB1“ = eCB1 PV für die PV-Steuerung Auswahlvariante EVCC: Hier kann zwischen diversen Charge-Controllern gewählt werden. Falls dies nicht vordefiniert ist, wählen Sie bitte „Phoenix (RTU)“... -
Seite 31: Freischalten Der Rfid-Tags
Status können Sie in der dritten Spalte einsehen bzw. verändern. Fälschlicherweise eingelesene RFID-Tags können sie in der vierten Spalte markieren und über „Löschen“ wieder entfernen. Die angezeigten Daten können Sie über die Schaltfläche „Aktualisieren“ neu laden, damit wirklich die neuesten Informationen angezeigt werden. Bedienungsanleitung RCT Power Wallbox Version: 3.0... -
Seite 32: Setupabschluss
5 Minuten dauern. Sollte nach 5 Minuten noch keine Weboberfläche zu sehen sein, aktualisieren Sie bitte die Webseite. eCB1 wird neu gestartet... Nach Abschluss des Neustarts wird Ihnen automatisch folgende Oberfläche angezeigt: In „Konfiguration“ → „Grundeinstellungen“ können Sie die bereits durchgeführten Einstellungen gegebenenfalls anpassen. Bedienungsanleitung RCT Power Wallbox Version: 3.0... -
Seite 33: Firmware Updates
Unter dem Reiter „Firmware-Update“ besteht die Möglichkeit die Firmware zu aktualisieren. Firmware-Datei Datei: Wir empfehlen die Durchführung von Firmenware Updates nur bei Auftreten von Hardware- oder Software-Störungen. Wenden Sie sich im Fehlerfall an unseren Support service@rct-power.com Bedienungsanleitung RCT Power Wallbox Version: 3.0... -
Seite 34: Wichtige Einstellungen Für Den Betrieb
Einstellungen hier wirken sich nur auf die Darstellung bzw. Skalierung des Graphen aus. Durch das Ändern dieses Wertes ändern Sie die die Zeit, in der die reale Ladung angezeigt wird. (z.B. eineinhalb Minuten) Die Auswirkungen dieser Einstellung sind auf der Oberfläche „Steuerung“ sichtbar. Bedienungsanleitung RCT Power Wallbox Version: 3.0... - Seite 35 Es erfolgt eine tabellarische Visualisierung der Ladungen Ladekurve: Es erfolgt eine tabellarische Visualisierung der Ladung inklusive einer grafischen Ladekurve 8) HTPP Authentifizierung Sie können einen Benutzernamen und ein Passwort anlegen, um Ihr System von unberechtigten Zugang oder Einstellungen zu schützen. Bedienungsanleitung RCT Power Wallbox Version: 3.0...
-
Seite 36: Vorgaben
3. Löschen Sie Ihre aktuell gespeicherten Benutzerdaten 4. Drücken Sie auf „Anwenden“ Ändern der Benutzerdaten 1. Webinterface öffnen und einloggen 2. Löschen Sie Ihre aktuell gespeicherten Benutzerdaten 3. Vergeben Sie Benutzername und Passwort neu 4. Drücken Sie auf „Anwenden“ Bedienungsanleitung RCT Power Wallbox Version: 3.0... -
Seite 37: Infos
Infos Unter dem Abschnitt „Infos“ können Sie interne Daten sowie die Netzwerkeinstellungen des eCB1 ablesen: Bedienungsanleitung RCT Power Wallbox Version: 3.0... -
Seite 38: Ladelog
Exportiert die Daten in CSV-Datei Exportiert die Daten in eine pdf-Datei Drucken Drucken Sie die Dateien direkt von der Weboberfläche Hier können Sie einzelne Spalten ausblenden Spalten ausblenden Hier blenden Sie alle Spalten wieder ein alle Spalten anzeigen Bedienungsanleitung RCT Power Wallbox Version: 3.0... -
Seite 39: Darstellung Der Grafischen Werte In Tabellarischer Form
Hier wird der Ladezustand, die Leistungsaufnahme sowie die Leistungsabgabe angezeigt cPµ1 T13.8 Energie Strombezug von -5,5 W Zählerstand Insgesamt wurden von der cPµ1 2050,51 kWh bezogen L1, L2, L3 Stromfluss der einzelnen Phasen EVCC Interne Angaben Bedienungsanleitung RCT Power Wallbox Version: 3.0... -
Seite 40: Betriebszustände Der Wallbox
Betriebszustände der Wallbox Sofern es in der Praxis zu einer Störung kommen sollte, wird diese über die LED-Anzeigen im Frontbereich der Wallbox, sowie über die LED´s im RFID- Modul angezeigt. Status-LED der Wallbox Die LED-Statusanzeigen auf der Vorderseite der Wallbox zeigen den aktuellen Betriebszustand. -
Seite 41: Ladevorgang
Authentifizierung notwendig ist, startet der Ladevorgang sofort. Der Punkt 4 kann in diesem Fall übersprungen werden. 4. Melden Sie sich mit Ihrer RFID-Karte am RFID-Modul der Wallbox an. Dazu halten Sie die Karte vor die entsprechend gekennzeichnete Stelle am RFID- Modul. -
Seite 42: Normalbetrieb
Sobald der Ladevorgang beginnt, wechselt die Farbe der Status-LED auf blau. 6.2. Betrieb mit aktivierter Zeitsteuerung Wenn in der Wallbox eine Zeitsteuerung aktiviert ist, wird der Ladevorgang erst gestartet, wenn der für die Ladungen freigegebene Zeitraum erreicht ist. Außerhalb dieses Zeitraums wird die Wallbox als reserviert markiert, solange das Ladekabel in der Steckdose steckt. -
Seite 43: Rfid-Modul
RFID-Moduls werden während der Anmeldung und im Betrieb über je eine rote LED visualisiert. Bevor Sie mit der Wallbox eine Ladung durchführen können, müssen die RFID- Karten über den Web Browser angemeldet werden. Die zentrale LED-Anzeige (ROT) zeigt den aktuellen Status des RFID-Moduls der Wallbox an. -
Seite 44: Betriebsstörungen Und Lösungen
Betriebsstörungen und Lösungen Die Wallbox führt verschiedene interne Testroutinen durch, um einen ordnungsgemäßen und sicheren Betrieb zu gewährleisten. Um im Fehlerfall geeignete Maßnahmen zu ergreifen und den Betrieb wiederherzustellen, müssen Sie zuerst zweifelsfrei feststellen welche Art von Störung vorliegt. GEFAHR! Im Inneren der Ladesäule treten lebensgefährliche Spannungen... -
Seite 45: Anhang
-30 bis 85° C Luftfeuchte, relativ 5 bis 95% (nicht kondensierend) Schutzklasse Überspannungskategorie Verschmutzungsgrad Schutzart Gehäuse IP44 Abmessungen Säule 497 mm x 397 mm x 166 mm (HxBxT) Gewicht pro Einheit ca. 10,5 kg Bedienungsanleitung RCT Power Wallbox Version: 3.0... -
Seite 46: Normen & Richtlinien
Normen & Richtlinien Die Wallbox erfüllt folgende Normen und Schutzklassen: Allgemeine Normen Norm Erläuterung 2014/30/EU EMV-Richtlinie 2011/65/EU RoHS-Richtlinie 2012/19/EU WEEE-Richtlinie ElektroG Elektro- und Elektronikgesetz Normen zur Gerätesicherheit Norm Erläuterung IEC 61851-1 Ed 2.0:2010 Konduktive Ladesysteme für Elektrofahrzeuge- Teil 1: Allgemeine Anforderungen IEC 61851-22 (69/201/CD) Konduktive Ladesysteme für Elektrofahrzeuge... - Seite 47 Schutzklasse I: Alle elektrisch leitfähigen Teile des Betriebsmittels sind nieder- ohmig mit dem Schutzleitersystem der festen Installation verbunden Schutzart des Gehäuses: Schutz gegen Fremdkörper < 1 mm und IP 44 Schutz gegen Spritzwasser aus allen Richtungen Bedienungsanleitung RCT Power Wallbox Version: 3.0...
-
Seite 48: Gewährleistung / Garantie
Garantie in keinem Fall übertragbar. Sofern Modifikationen jeder Art an dem Produkt vorgenommen wurden, die nicht ausdrücklich von der RCT Power GmbH genehmigt oder in einer Anleitung für autorisierte Service Partner beschrieben wurde, erlöschen die Garantieverpflichtungen seitens des Herstellers mit sofortiger Wirkung. - Seite 49 Funktion des Produkts wiederherzustellen. Etwaige anfallenden Kosten für den Transport des Produkts trägt der Kunde. Wurde die Seriennummer von der Wallbox durch ein Verschulden des Kunden entfernt, abgeändert oder unleserlich, so erlöschen alle im Rahmen der Garantiebedingungen gewährten Rechte und es gilt lediglich die gesetzlich vorgeschriebene...
