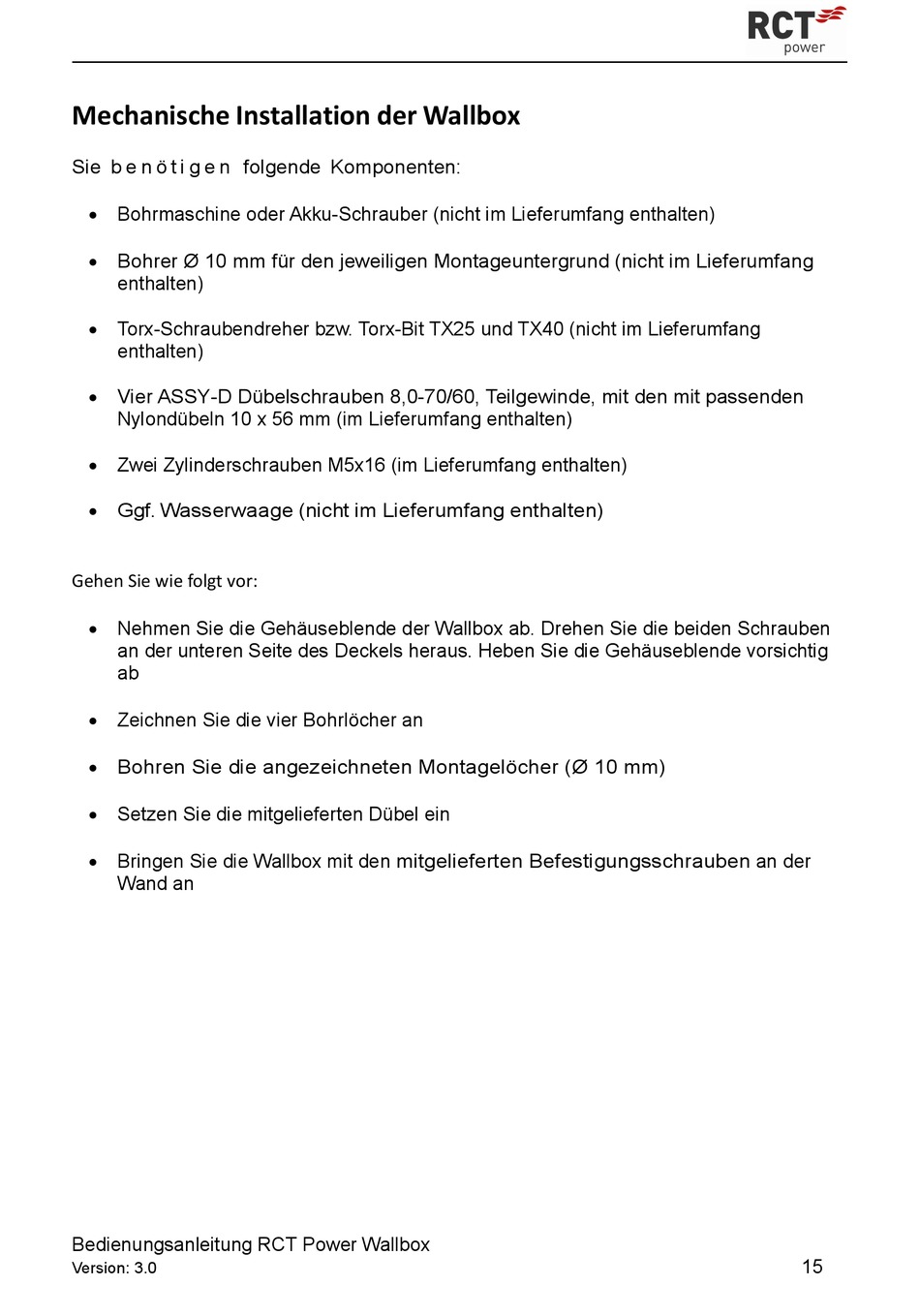

Mechanische Installation der Wallbox

Sie b e n ö t i g e n folgende Komponenten:
 Bohrmaschine oder Akku-Schrauber (nicht im Lieferumfang enthalten)
 Bohrer Ø 10 mm für den jeweiligen Montageuntergrund (nicht im Lieferumfang
enthalten)
 Torx-Schraubendreher bzw. Torx-Bit TX25 und TX40 (nicht im Lieferumfang
enthalten)
 Vier ASSY-D Dübelschrauben 8,0-70/60, Teilgewinde, mit den mit passenden
Nylondübeln 10 x 56 mm (im Lieferumfang enthalten)
 Zwei Zylinderschrauben M5x16 (im Lieferumfang enthalten)
 Ggf. Wasserwaage (nicht im Lieferumfang enthalten)
Gehen Sie wie folgt vor:
 Nehmen Sie die Gehäuseblende der Wallbox ab. Drehen Sie die beiden Schrauben
an der unteren Seite des Deckels heraus. Heben Sie die Gehäuseblende vorsichtig
ab
 Zeichnen Sie die vier Bohrlöcher an
 Bohren Sie die angezeichneten Montagelöcher (Ø 10 mm)
 Setzen Sie die mitgelieferten Dübel ein
 Bringen Sie die Wallbox mit den mitgelieferten Befestigungsschrauben an der
Wand an
