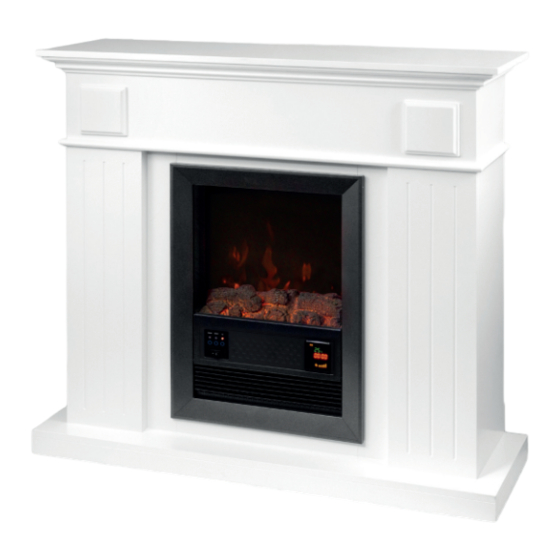

- Seite 1 HEK 2000/2/6 F ELEKTRISCHES KAMINFEUER 2000 W Originalbetriebsanleitung 1 03 03 0314...
-
Seite 2: Inhaltsverzeichnis
Inhalt Sicherheit 1.1 Wichtige Warnhinweise 1 .2 A llgemeine Sicherheitshinweise 1.3 S pezifische Sicherheitshinweise Produktbeschreibung 2.1 A nwendungsbereich und bestimmungsgemäße Verwendung 2.2 Typenschild 2.3 Produktsicherheit 2.4 Technische Daten 2.5 U ntersagte Anwendungsbereiche Vorbereitung des Produktes für den Betrieb 3.1 A uspacken des Lieferumfangs 3.2 A ufbewahren der Originalverpackung 3.3 Aufstellen des Gerätes Betriebsanleitung 4.1 Geräteübersicht... -
Seite 3: Sicherheit
Transportkartons Wichtige Information! Hier finden Sie erklärende Infor- Sehr geehrte Kundin, mationen und Tipps, die Sie bei sehr geehrter Kunde, der optimalen Nutzung dieses Gerätes unterstützen. wir freuen uns, dass Sie sich für ein Qua- litätsprodukt aus dem Hause ROWI ent- schieden haben und danken Ihnen für das Bedienungsanleitung lesen! uns und unseren Produkten entgegen- gebrachte Vertrauen. Auf den folgenden Seiten erhalten Sie wichtige Hinweise, die Nicht abdecken! Ihnen eine optimale und sichere Nutzung Ihres elektrischen Kaminfeuers erlauben. -
Seite 4: Wichtige Warnhinweise
ren dürfen das Gerät nur un- hinweise und Anweisungen können schwere Verletzungen ter der Bedingung ein- oder und/oder Sachschäden verur- ausschalten, dass dieses in der sachen. normalen Betriebsposition auf- gestellt oder installiert ist, dass 1.1 Wichtige Warnhinweise die Kinder überwacht sind oder Kinder fernhalten oder be- dass sie Anweisungen über die aufsichtigen. Das Gerät kann Sicherheitsmaßnahmen erhal- von Kindern ab 8 Jahren und ten und auch die möglichen von Personen mit verringer- Gefahren verstanden haben. -
Seite 5: Allgemeine Sicherheits- Und Unfallverhütungsvorschrif
che sowie immense Sachschä- tersagt. Sichern Sie das Gerät den verursachen. Lesen Sie gegen Fremdbenutzung. deshalb die folgenden Hinwei- Seien Sie stets aufmerksam se sorgfältig durch. Machen und achten Sie immer darauf, Sie sich mit dem Gerät gut ver- was Sie tun. Führen Sie keine traut, bevor Sie es in Betrieb Arbeiten an diesem Produkt nehmen. Nur so kann ein si- durch, wenn Sie unaufmerk- cherer und einwandfreier Be- sam sind bzw. unter Einfluss... -
Seite 6: Netzkabel Nicht Zweckent
Wenden Sie Achten Sie unbedingt darauf, sich bei einer Beschädigung dass die Lufteingangs- und des Netzkabels unbedingt an Luftausgangsöffnungen stets das ROWI Service-Center. frei zugänglich sind. Netzkabel nicht zweckent- Auf Beschädigung achten. fremden. Ziehen Sie das Gerät Kontrollieren Sie das Gerät nicht am Kabel und benutzen... -
Seite 7: Beachten Sie Bei Der Aufstellung Die Vorgeschriebenen
Sicherheitsabstände. Halten nutzen Sie zu Ihrer eigenen Sicherheit nur Zubehör und Sie zu allen Seiten sowie zu Zusatzgeräte, die ausdrück- brennbaren Materialien (Mö- lich in der Bedienungsanlei- bel, Gardinen etc.) einen Si- tung angegeben oder vom cherheitsabstand von mind. Hersteller empfohlen werden. 50 cm, zur Vorderseite von mind. 100 cm, ein. Stellen Sie Nicht im Ex-Bereich verwen- das Gerät niemals auf einen... -
Seite 8: Produktbeschreibung
2. Produktbeschreibung 2.3 Produktsicherheit Um bereits im Vorfeld mögliche Gefah- 2.1 Anwendungsbereich und ren auszuschließen, wurden vom Her- bestimmungsgemäße steller serienmäßig die folgenden Sicher- Verwendung heitseinrichtungen installiert: Dieses Gerät ist nach dem Stand der Überhitzungsschutz Technik und den anerkannten sicher- Wird die maximal zulässige Gerätetem- heitstechnischen Regeln gebaut. Den- peratur überschritten , schaltet das Ge- noch können bei unsachgemäßer oder... -
Seite 9: U Ntersagte Anwendungsbereiche
Produktmaß (BxTxH) Bewahren Sie die Originalverpackung über die gesamte Lebensdauer des Produktes ca. 109,00 x 35,00 x 102,00 cm sorgfältig auf. Verwenden Sie die Verpa- Produktgewicht ckung zum Einlagern und Transportieren ca. 43,4 kg des Gerätes. Entsorgen Sie die Verpackung ROWI Schweißgeräte und Elektrowerk- erst nach Ablauf der Produktlebensdauer. zeuge Vertrieb GmbH Hinweise für eine ordnungsgemäße Ent- Augartenstraße 3 sorgung finden Sie in Kapitel 8. 76698 Ubstadt-Weiher | Germany Telefon +49 7253 93520-0 3.3 Aufstellen des Gerätes Fax +49 7253 93520-960 info@rowi.de | www.rowi.de... -
Seite 10: Betriebsanleitung
werden. Achten Sie stets auf den einzu- 1, Nr. 2) auf „I“ stellen. Das Display be- haltenden Mindestabstand von 100 cm findet sich nun im Standby-Modus. zur Vorderseite und 50 cm zu allen an- 3. S ie können nun das Gerät über das Be- deren Seiten, brennbaren Gegenständen dienfeld (siehe Abb. 1, Nr. 2) oder über und anderen Gefahrenquellen. die Fernbedienung (siehe Abb. 3) be- S tellen Sie das Gerät nicht unmittelbar dienen. Über die Fernbedienung gibt unterhalb einer Wandsteckdose auf. es mehr Auswahlmöglichkeiten. D ie Montage des Gerätes an der De- cke und an der Wand ist untersagt. -
Seite 11: B Edienung Über Die Fernbedienung
HEIZSTUFEN: ON/OFF (Standby-Modus) Drücken Sie die Taste 1000 W (siehe Abb. Um den Standby-Modus zu verlassen, 2, Nr. 2) um in die erste Heizstufe zu schal- drücken Sie die Taste „ON/OFF“. ten. Betätigen Sie die Taste erneut, um die Heizfunktion wieder auszuschalten. HEIZSTUFEN Drücken Sie die Taste 2000 W (siehe Abb. 2, Nr. 1) um in die zweite Heizstufe zu schal- 1000 W (Heizstufe 1) ten. Betätigen Sie die Taste erneut, um die Drücken Sie die Taste 1000 W um in die Heizfunktion wieder auszuschalten. erste Heizstufe zu schalten. Betätigen DIMMER: Sie die Taste erneut, um die Heizfunkti- on wieder auszuschalten. Halten Sie die Taste „I/O“ für 3 Sekunden gedrückt, um die Helligkeitsstufen zu än- 2000 W (Heizstufe 2) dern. Betätigen Sie die Taste so oft, bis die gewünschte Helligkeitsstufe erreicht... - Seite 12 TIMER SET (Timer einstellen) DIMMER Es können bis zu 10 verschiedene Drücken Sie die Taste „DIMMER“, um Zeiteinstellungen gespeichert werden. die Helligkeitsstufen des Flammenef- fekts zu ändern. Betätigen Sie die Taste Die max. Laufzeit beträgt 23 Stunden so oft, bis die gewünschte Helligkeits- und 50 Minuten. stufe erreicht ist. Sie können zwischen Die Zeiten können immer im 10-Minu- 5 Helligkeitsstufen wählen. ten-Takt eingestellt werden. IC (Automodus) 1.
-
Seite 13: Abschalten Des Gerätes
– Mit den Tasten und können Sie Wichtige Information! die gewünschte Stunde auswählen. Wenn Sie die Autofunktion gewählt Drücken Sie die Taste „TIMER SET“ haben, müssen Sie darauf achten, dass nochmal. Die Minute beginnt nun zu die Differenz zwischen Timer-Tempera- blinken. tur und der aktuellen Raumtemperatur – Mit den Tasten und können Sie max. 4 °C beträgt. die gewünschte Minute auswählen. 4. Ausschaltzeit einstellen Wichtige Information! Drücken Sie die Taste „TIMER SET“... -
Seite 14: W Iederverpacken Für Private Transportzwecke
5.4 Instandhaltung 5.1 Sicherheitsmaßnahmen Beachten Sie, dass bei Reparatur- und Wartungsarbeiten nur Originalteile ver- Z iehen Sie unbedingt den Netzstecker wendet werden dürfen. Wenden Sie sich aus der Steckdose, bevor Sie das Gerät ggf. an das ROWI Service-Center (siehe warten. Kapitel 6). B eginnen Sie mit den Instandhaltungs- und Reinigungsarbeiten erst dann, wenn 5.5 Fehlersuche und Reparatur das Gerät vollständig abgekühlt ist. R einigung und Wartung durch den Be- STÖRUNG: Gerät startet nicht. -
Seite 15: R Einigung Und Instandhaltung Durch Qualifizierte Personen
Bei Wartungsar- und hergestellt worden ist. beiten innerhalb der ersten 24 Monate, die von nicht durch ROWI autorisierten Ferner übernehmen wir keine Gewähr- Personen und Unternehmen durchge- leistung für Geräte, deren Serien-Num- führt wurden, verfallen sämtliche Ge- mer verfälscht, verändert oder entfernt... -
Seite 16: Abwicklung
4. Ist eine Überprüfung bzw. Reparatur Ansprüche, die über die kostenlose Feh- durch das ROWI Service-Center erfor- lerbeseitigung hinausgehen, wie z. B. derlich, gehen Sie wie folgt vor: Schadensersatz-Ansprüche sind nicht Be- standteil des Gewährleistungsumfanges. Gerät verpacken: Verpacken Sie das Gerät in der Originalverpackung. Sor- 6.2 Abwicklung gen Sie dafür, dass es hinreichend aus- Sollten beim Betrieb Ihres ROWI-Produk- gepolstert und vor Stößen geschützt tes Probleme auftreten, gehen Sie bitte ist. Transportschäden sind nicht Be-... -
Seite 17: Garantieerklärung
Geräte verbrauchten Batterien können Sie unentgeltlich bei den Sammel- 9. Konformitätserklärung stellen Ihrer Gemeinde, unseren Filialen oder überall dort abge- Wir, ROWI Schweißgeräte und Elektro- ben, wo Batterien verkauft wer- werkzeuge Vertrieb GmbH, Bevollmäch- den. Sie erfüllen damit die gesetz- tigter: Herr Klaus Wieser, Augartenstr. lichen Verpflichtungen und leisten 3, 76698 Ubstadt-Weiher, Deutschland, Ihren Beitrag zum Umweltschutz. - Seite 18 Verordnung (EU) 2015/1188 Ökodesign- anforderung für Einzelraumheizgeräte Verordnung 1275/2008/EG Ökodesi- gnanforderungen Stromverbrauch im Bereitschafts- und im Aus-Zustand Angewandte harmonisierte Normen: EN 55014-1:2017 EN 55014-2:2015 EN 61000-3-2:2014 EN 61000-3-3:2013 EN 60335-1:2012+A11:2014 EN 60335-2-30:2009+A11:2012 EN 62233:2008 Gerätebezeichnung: HEK 2000/2/6 F Elektrisches Kaminfeuer 2000 W Artikelnummer: 1 03 03 0314 Ubstadt-Weiher, 26.02.2020 Klaus Wieser – Geschäftsführer * D ie alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung trägt der Hersteller. Der oben beschriebene Gegenstand der Erklärung erfüllt die Vor- schriften der Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Be- schränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten.
-
Seite 19: Ersatz- Und Ausstattungsteile
10. Ersatz- und Ausstattungsteile Bitte beachten Sie, dass einige Ersatzteile bei ROWI nicht erhältlich bzw. nicht einzeln austauschbar sind. Geben Sie bei Ihrer Bestellung stets neben der Ersatzteilnummer auch die Gerätebezeichnung durch. Weitere Informationen hierzu erhalten Sie beim ROWI Service-Center. Abb. 2: Explosionszeichnung Pos. Bezeichnung Artikelnummer 1 Rahmen 4 03 04 0998 2 Glashalterung unten 4 03 04 0999 3 Frontglas 4 03 04 1000 4 Glashalterung oben 4 03 04 1001 5 Abdeckplatte 4 03 04 1002 6 Fixierungshalter 4 03 04 1003 7 Umlenkblech 4 03 04 1004 8 Dekoholz Halterung 4 03 04 1005 9 Dekoholz Klammern 4 03 04 1006 10 Glasfixierung links... - Seite 20 Pos. Bezeichnung Artikelnummer 11 LED Halterung 4 03 04 1008 12 Befestigungsschraube 4 03 04 1009 13 Umlenkblech 4 03 04 1010 14 Trennwand 4 03 04 1011 15 Motorhalterung 4 03 04 1012 16 Dekoholz 4 03 04 1013 17 Innere Glasplatte 4 03 04 1014 18 Inneres Glas 4 03 04 1015 19 Innere Abdeckung 4 03 04 1016 20 Interene Abdeckung Halterung 4 03 04 1017 21 Holzrahmen 4 03 04 1018 22 Rückwand 4 03 04 1019 23 Reparaturabdeckung 4 03 04 1020 24 Motorhalterung 4 03 04 1021...
- Seite 21 Pos. Bezeichnung Artikelnummer 39 Abdeckung 4 03 04 1036 40 Heizelement 4 03 04 1037 41 Klemmleiste 4 03 04 1038 42 Verbindungsplatte 4 03 04 1039 43 Halterung Klemmleiste 4 03 04 1040 44 Abstandshalter Isolierung 4 03 04 1041 45 Kabelklemme 4 03 04 1042 46 Netzkabel 4 03 04 1043 47 Halterung 4 03 04 1044 48 Grundplatte 4 03 04 1045 49 Gummiabstandhalter 4 03 04 1046 50 Luftauslass 4 03 04 1047 51 Plastikabstandhalter 4 03 04 1048 52 Bedienfeld 4 03 04 1049...
- Seite 22 22/24...
- Seite 23 23/24...
- Seite 24 ROWI Schweißgeräte und Elektrowerkzeuge Vertrieb GmbH Augartenstraße 3 76698 Ubstadt-Weiher GERMANY Telefon +49 7253 93520-0 +49 7253 93520-960 E-Mail info@rowi.de www.rowi.de...
