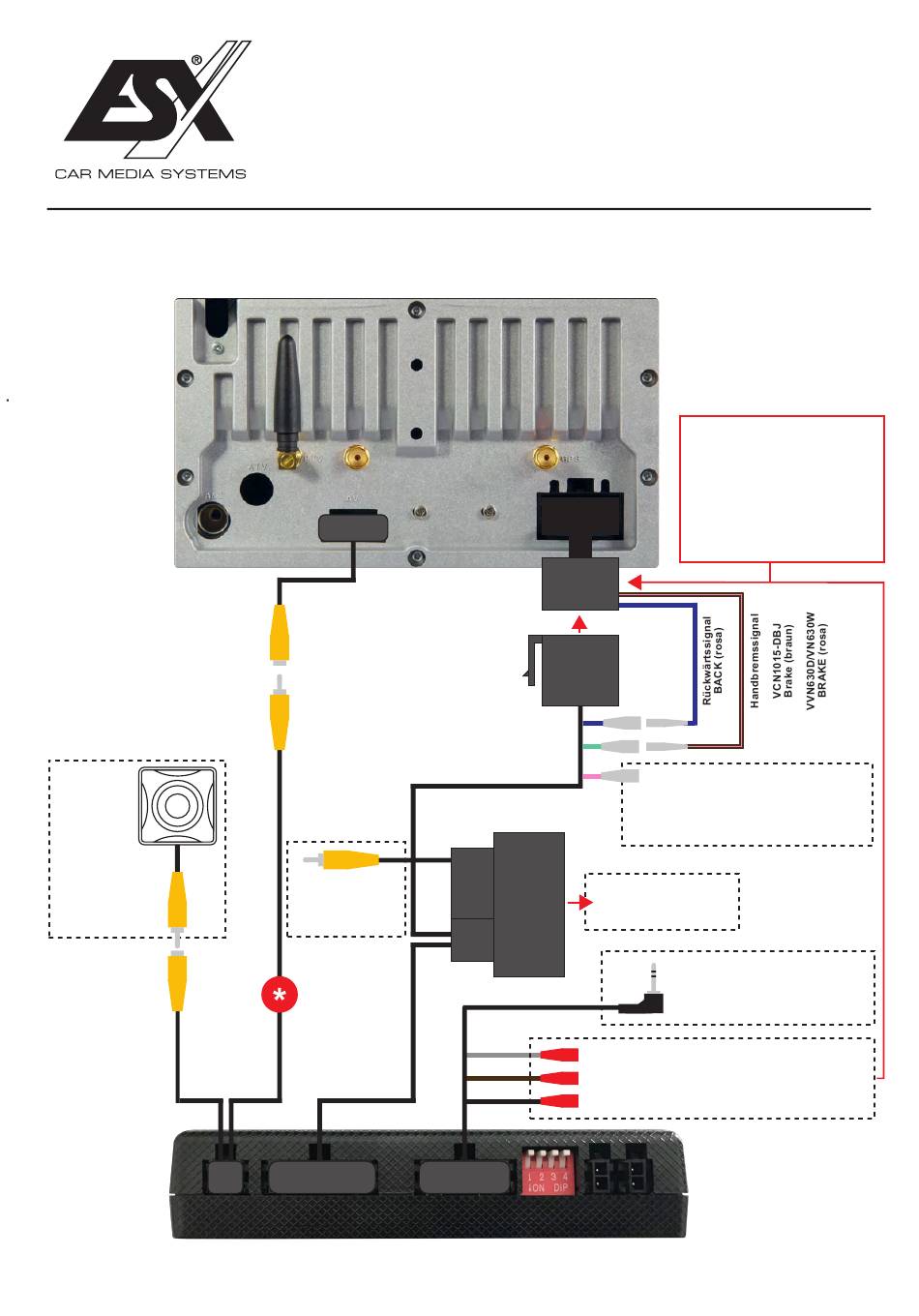

Anschluss VNC1015-DBJ** mit Zubehör-Kamera
Zubehör-
Kamera
Anschluss
To Reverse
camera
*Falls keine Rückfahrkamera angeschlossen wird, muss „To reverse camera input (Radio)" und
„Reverse" (Rückwärtssignal/violet) dennoch am Naviceiver angeschlossen werden.
ISO Anschluss
Naviceiver
Anschluss
CAMERA IN
Anschluss
Adapter
Anschluss
To Reverse camera
input (Radio)
Dieser Stecker
ist hierbei
ohne Funktion
VNA-LFB-FD3
Installationshinweise
ISO
violett
grün
Geschwindigkeitssignal
rosa
Mit dem entsprechenden
Anschluss des Naviceivers
verbinden.
52-Pin Anschluss
zum Fahrzeug
KEY2
Kabelenden mit den
KEY1
entsprechenden Anschlüssen
des Naviceivers verbinden.
GND
**VN630D/VN630W
Bei diesen Modellen
sind die Anschlüsse
wie folgt:
KEY1 = AD0
KEY2 = AD1
GND = GND
(optional)
Dieser Stecker ist hierbei
ohne Funktion. Isolieren
Sie diesen mit Klebeband.
