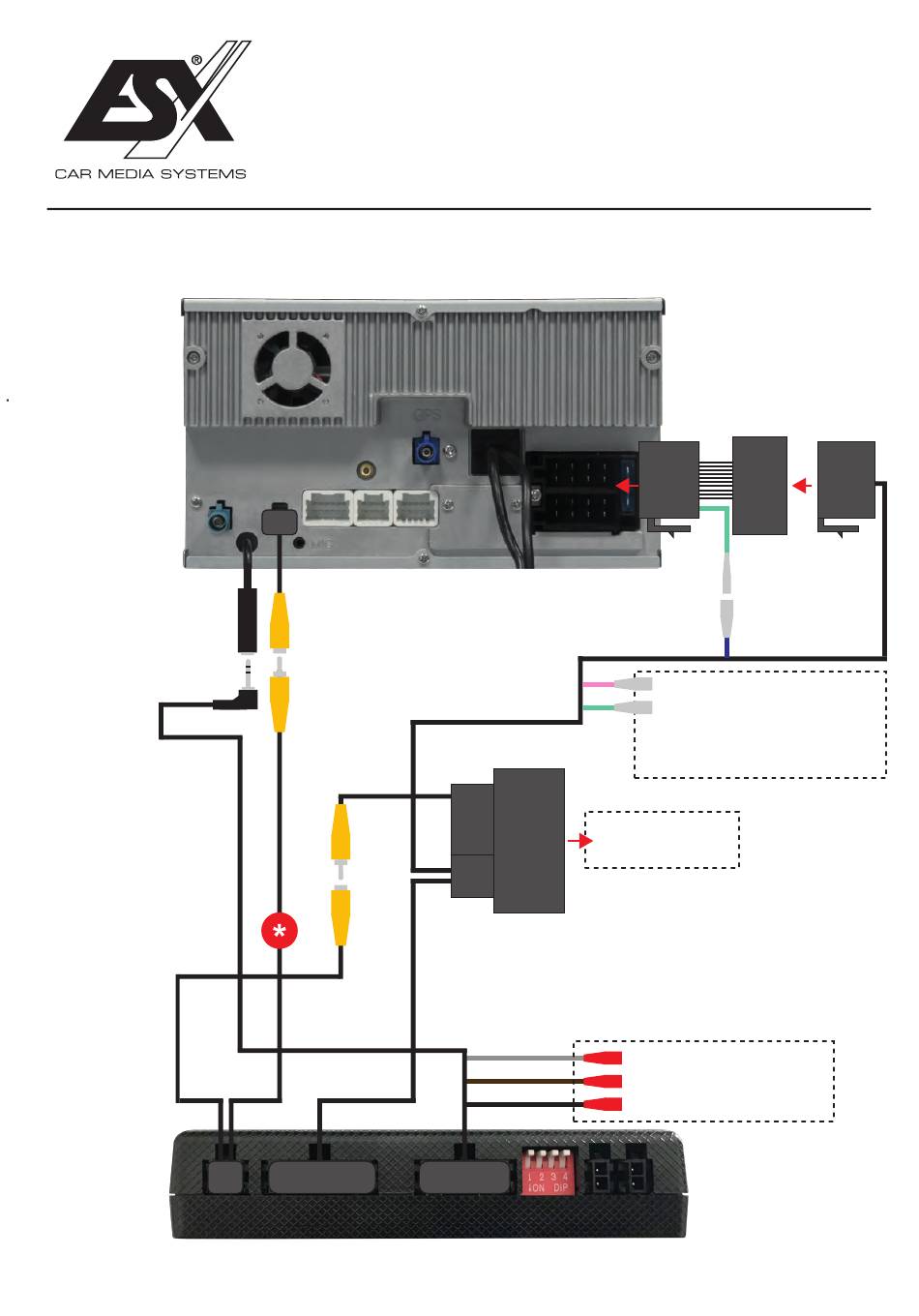

Anschluss VNC1045-DBJ mit Original-Kamera ab Werk
Anschluss
SWC
Lenkradfernbedienung
Anschluss
To Reverse
camera
*Falls keine Rückfahrkamera angeschlossen wird, muss „To reverse camera input (Radio)" und
„Reverse" (Rückwärtssignal/violet) dennoch am Naviceiver angeschlossen werden.
Anschluss
REVERSE
CAMERA-IN
Anschluss
To Reverse camera
input(Radio)
VNA-LFB-FD3
Installationshinweise
System
Kabelbaum
Naviceiver
Rückwärtssignal
Reverse
Geschwindigkeitssignal
rosa
Handbremssignal
grün
Kabelenden mit den
entsprechenden Anschlüssen
des Naviceivers verbinden.
52-Pin Anschluss
zum Fahrzeug
KEY2
Diese Kabelenden
KEY1
sind hierbei
ohne Funktion
GND
ISO
Anschluss
Adapter
grün
violett
(optional)
(optional)
