Kompatibilität
Der VNA-LFB-FD3 Lenkradfernbedienungsadapter für die Fiat Ducato-Plattform* mit 52-PIN
Kabelbaum ist mit allen ESX Naviceivern ohne integriertes CAN-Bus Modul kompatibel,
wie z.B. VNC1045-DBJ / VNC1015-DBJ / VN630D / VN630W
* Fahrzeuge mit Totwinkelassistent sind nicht kompatibel.
DIP Schalter Einstellungen
Oben = Aus, Unten = An
1: Bei Verwendung mit ESX Geräten, muss sich der Schalter in Position Aus befinden.
2: Einstellungen für Rückfahrkamera. An = PAL, Aus = NTSC. Standardwert ist Aus (NTSC).
In Europa wird PAL als Standard verwendet, stellen sie deshalb den Schalter auf ON.
3: Setzt die Displayeinstellungen auf Werkseinstellungen zurück. Wurden die Displayeinstel-
lungen verstellt und sind nicht mehr umkehrbar, legen sie den Dipschalter auf Pos. 3 von
Aus auf An und wieder zurück. Damit werden die Displayeinstellungen auf Werkseinstel-
lungen zurückgesetzt. Während dieser Prozedur färbt sich der Bildschirm rot. In diesem
Zeitraum können keine Einstellungen gesetzt werden.
4: Ohne Funktion. Der Schalter muss sich in Aus Position befinden.

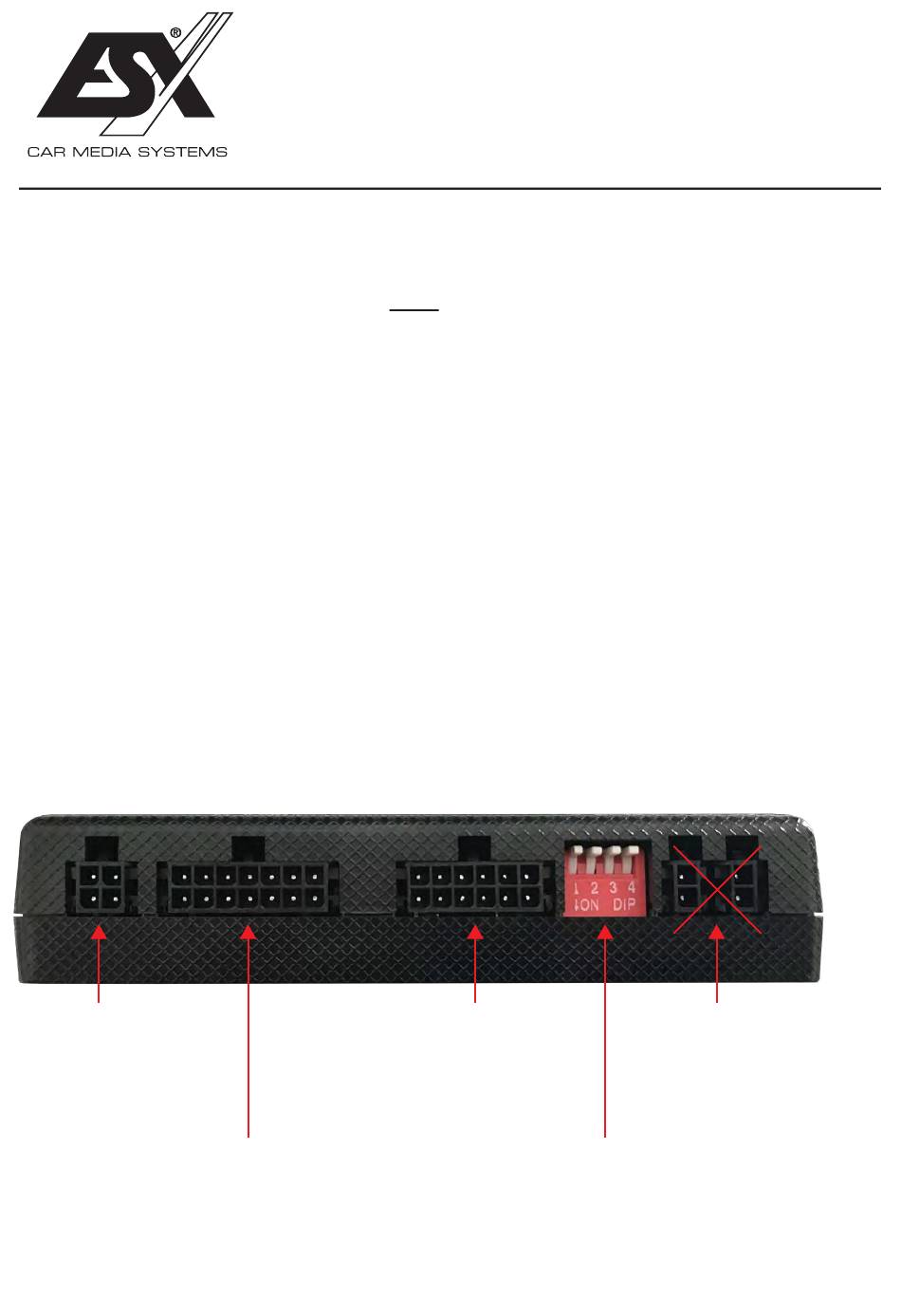

Anschlüsse der Adapterbox
Anschluss
Rückfahrkamera
Ausgang
Infodisplay
4-polig
Hauptanschlusskabel
14-polig
Anschluss für
Lenkradfern-
bedienung
10-polig
DIP Schalter
VNA-LFB-FD3
Installationshinweise
Nicht belegt
Werbung
Verwandte Anleitungen für ESX VNA-LFB-FD3
Inhaltszusammenfassung für ESX VNA-LFB-FD3
- Seite 1 DIP Schalter Einstellungen Oben = Aus, Unten = An 1: Bei Verwendung mit ESX Geräten, muss sich der Schalter in Position Aus befinden. 2: Einstellungen für Rückfahrkamera. An = PAL, Aus = NTSC. Standardwert ist Aus (NTSC). In Europa wird PAL als Standard verwendet, stellen sie deshalb den Schalter auf ON.
- Seite 2 VNA-LFB-FD3 Installationshinweise Anschluss VNC1045-DBJ mit Zubehör-Kamera System Kabelbaum Anschluss Naviceiver Adapter grün Anschluss Anschluss Rückwärtssignal REVERSE Reverse Lenkradfernbedienung CAMERA-IN violett Anschluss Geschwindigkeitssignal rosa (optional) To Reverse camera Handbremssignal grün (optional) input (Radio) Kabelenden mit den entsprechenden Anschlüssen des Naviceivers verbinden.
- Seite 3 VNA-LFB-FD3 Installationshinweise Anschluss VNC1045-DBJ mit Original-Kamera ab Werk System Kabelbaum Anschluss Naviceiver Adapter grün Anschluss Anschluss Rückwärtssignal REVERSE Reverse Lenkradfernbedienung CAMERA-IN violett Anschluss Geschwindigkeitssignal rosa (optional) To Reverse camera Handbremssignal grün (optional) input(Radio) Kabelenden mit den entsprechenden Anschlüssen des Naviceivers verbinden.
- Seite 4 VNA-LFB-FD3 Installationshinweise Anschluss VNC1015-DBJ** mit Zubehör-Kamera **VN630D/VN630W Bei diesen Modellen sind die Anschlüsse wie folgt: KEY1 = AD0 KEY2 = AD1 GND = GND ISO Anschluss Naviceiver Anschluss CAMERA IN Anschluss Adapter Anschluss To Reverse camera violett input (Radio) grün...
- Seite 5 VNA-LFB-FD3 Installationshinweise Anschluss VNC1015-DBJ** mit Original-Kamera ab Werk **VN630D/VN630W Bei diesen Modellen sind die Anschlüsse wie folgt: KEY1 = AD0 KEY2 = AD1 GND = GND ISO Anschluss Naviceiver Anschluss CAMERA IN Anschluss Adapter Anschluss To Reverse camera violett input (Radio) grün...
-
Seite 6: Konfigurationsmenü
VNA-LFB-FD3 Installationshinweise Konfigurationsmenü Freisprechen Nächster Titel (hoch) Vorheriger Titel (runter) Um auf das Konfigurationsmenü zugreifen zu können, halten Sie die Taste "Freisprechen # 1" für etwa 2 Sekunden gedrückt. Verwenden Sie die Tasten "Nächster Titel # 2" und "Vorheriger Titel # 3" zum Navigieren innerhalb des Konfigurationsmenüs. -
Seite 7: Aktivieren Der Rückfahrkamera
VNA-LFB-FD3 Installationshinweise 2.) AKTIVIEREN DER RÜCKFAHRKAMERA Falls Sie eine Rückfahrkamera installiert haben, muss diese jetzt aktiviert werden. Öffnen Sie dazu das „Konfigurationsmenü“ und dann das Menü „Infodapter Einstellungen“. Infodapter Einstellungen Grundeinstellungen Bildschirmgröße / Position Park Assistent Version 0 Bildeinstellungen Kamera angeschlossen nein... -
Seite 8: Fahrzeugeinstellungen
VNA-LFB-FD3 Installationshinweise 3.) INFODAPTER EINSTELLUNGEN In diesem Menü können Sie diverse Einstellungen des Infodapters vornehmen. Infodapter Einstellungen Bildschirmgröße / Position Bildschirmgröße / Position Horizontale Größe Bildeinstellungen Horizontale Position Grundeinstellungen Vertikale Größe <- zurück Vertikale Position <- zurück Gehen Sie im Menü „Infodapter Ein- Stellen Sie die vier eingeblendeten stellungen“...
