Erscheint nach der Durchführung eines Messstoßes im Display die Aufforderung „Stoß wiederholen",
liegt ein Messfehler vor. Dieser kann z.B. durch zu hartes Einklinken des Fallgewichts verursacht
werden.
Tritt bei Stoßwiederholung die gleiche Fehlermeldung auf, kann dies verschiedene Ursachen haben:
• Der Boden ist zu weich (v > 4.000 mm/s oder s > 20 mm).
• Der Boden ist zu hart (s < 0.1 mm).
• Es liegt ein Kontaktproblem des Klinkensteckers vor.
• Das Messkabel ist gebrochen (Kabelbruch).
• Der Beschleunigungssensor ist möglicherweise defekt.
In diesen Fällen kann die Messung mit dem Fallgewichtsgerät nicht mehr durchgeführt
werden. Überprüfen Sie das Messkabel sowie die Kabelverbindung. Gegebenenfalls
führen Sie mit dem Gerät einen Selbsttest durch (siehe

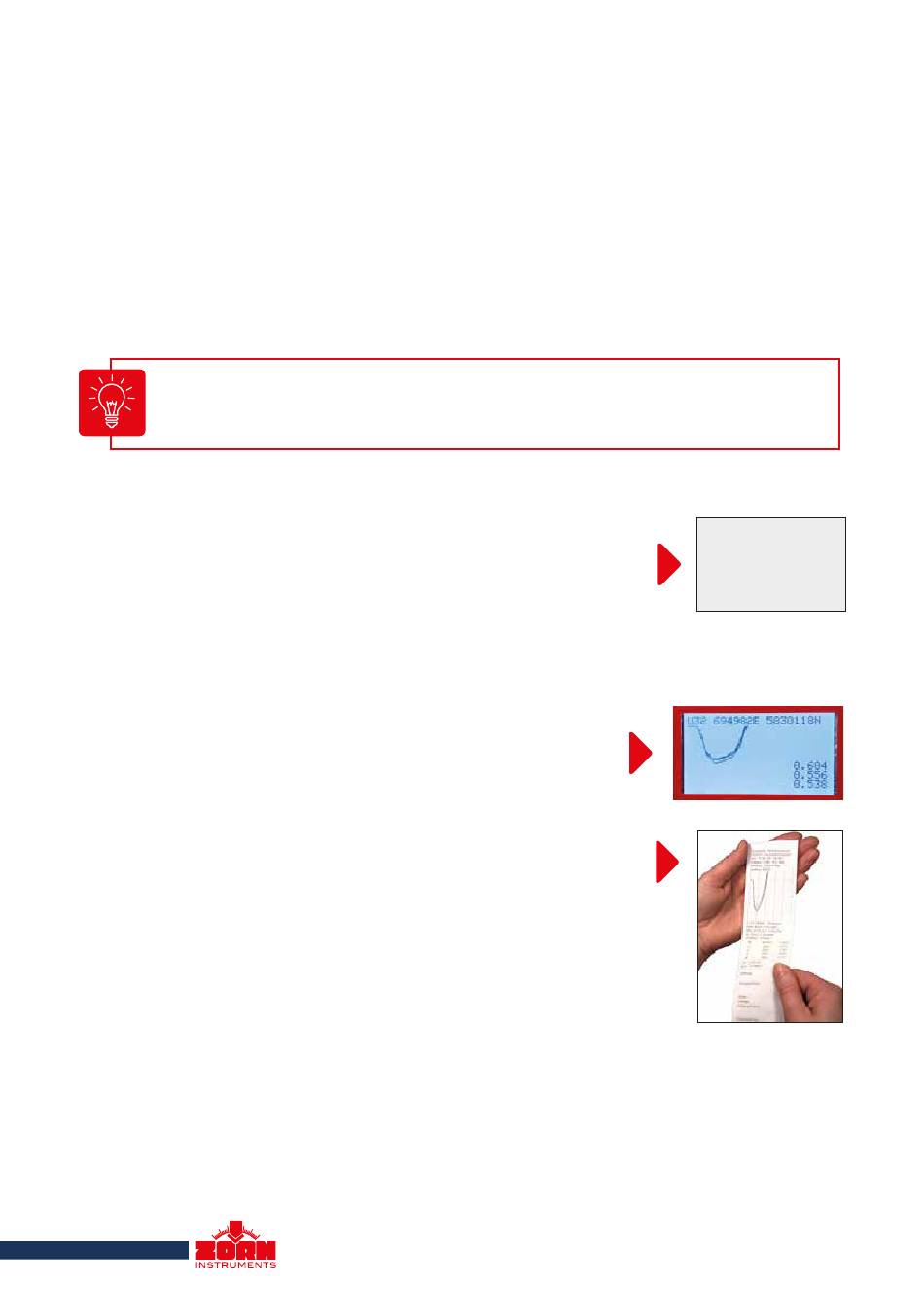

4.4 Anzeige der Messergebnisse und Setzungskurven
Bei der Ergebnisübersicht haben Sie den Bildschirm rechts vor sich. Die
Zeilen haben folgende Bedeutung.
(1) Anzeigemodus und ggf. Texteingabe
(2) Fortlaufende Nummer (nur bei eingesteckter SD-Karte), Datum und
Uhrzeit der Messung
(3) = mittlere Setzung in mm
S
m
(4) = Grad der Verdichtbarkeit;
s/v
(5) = dynamischer Verformungsmodul in MN/m² (MPa)
E
vd
(6) Geografische Koordinaten (nur bei GPS-Modul)
Um Setzungskurven und die Einzelsetzungswerte anzuzeigen,
drücken Sie die Taste <Mode>.

4.5 Drucken der Messergebnisse

Das Protokoll können Sie ausdrucken, wenn Sie das elektronische Mess-
gerät an den Drucker anschließen und die Taste <Print> drücken.
Der Ausdruck enthält die unter
die Einzelsetzungen und Geschwindigkeiten sowie Freifelder für hand-
schriftliche Notizen.

4.6 Nach der Messung

Wenn Ihre Messungen beendet sind, können Sie das Gerät durch Drücken der Taste <ON/OFF>
ausschalten. Möchten Sie noch weitere Messungen vornehmen, bedarf es keiner weiteren Einstellung
und Sie können durch Drücken der Taste <OK> mit der nächsten Messung fortfahren.
Befreien Sie nach jedem Messvorgang das Fallgewicht von anhaftendem Boden wie Sand, Lehm oder
Staub und sichern Sie das Fallgewicht (Transportsicherung, siehe auch
15
Punkt 4.4 aufgeführten Daten, zusätzlich
Punkt 5.8.1).
Ergebnis
Nr: 20 16.09.20
S : 0.512 mm
m
s/v: 1.981
E : 43.95 MN/m
vd
Punkt 6.).
12:12
300mm/10kg
