3.4. Vorderseite

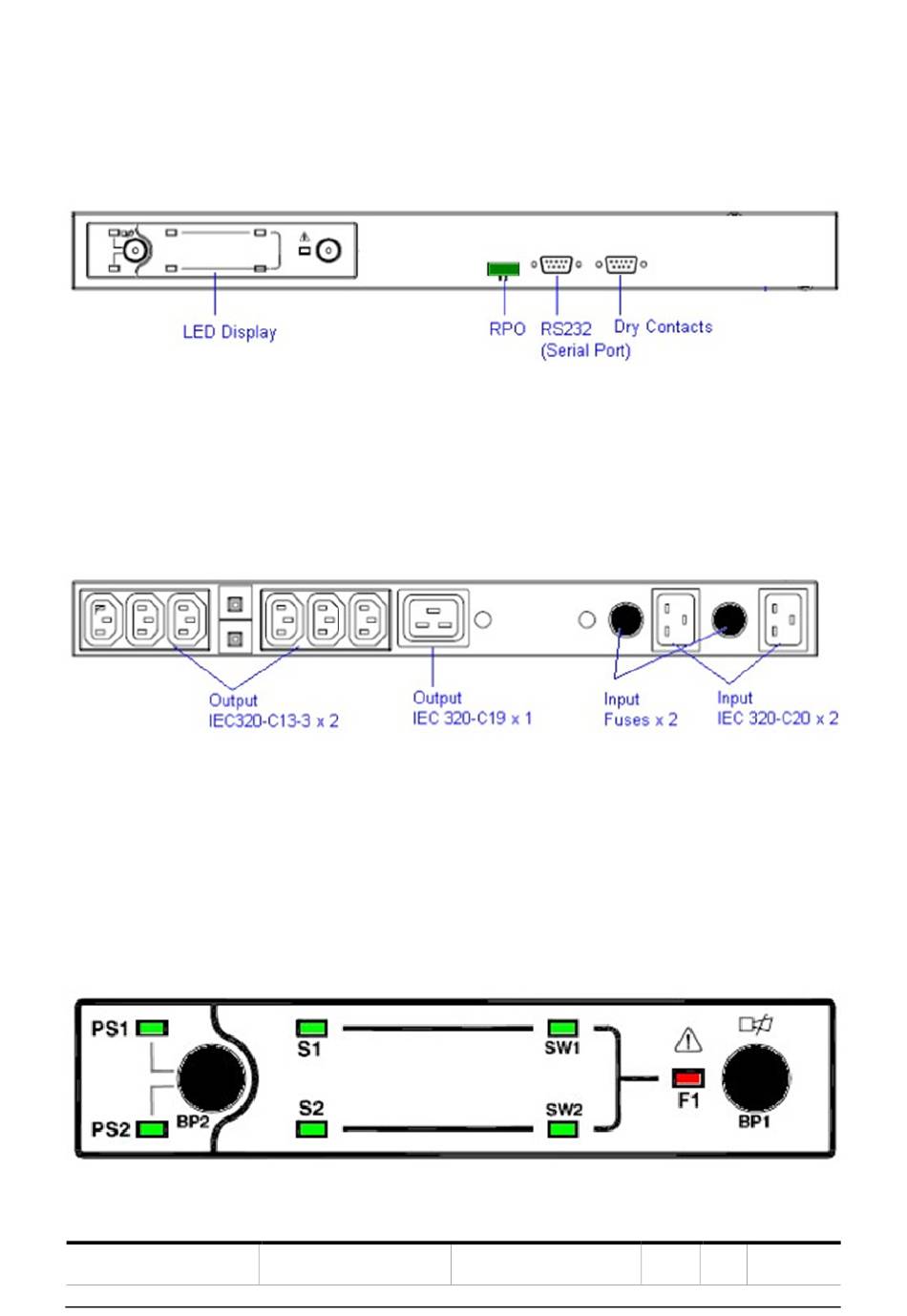

Die folgende Abbildung zeigt die Vorderseite des ATS-16 A mit seinem LED-Display und den Schnittstel-
len.
3.5. Rückseite
Die folgende Abbildung zeigt die Rückseite des ATS-16 A mit den Steckern, Anschlüssen und den Schnitt-
stellen.
3.6. Bedienfeld
Die folgende Abbildung zeigt die Vorderseite des ATS-16 A. Die meisten Funktionen des ATS-16 A werden
intern gesteuert. Am Bedienfeld kann der Netzstrom als bevorzugte Stromquelle festgelegt werden. Der
Zustand der Relaisgruppe wird mithilfe mehrerer LEDs angezeigt. Weiterführende Betriebsinformationen
entnehmen Sie bitte der nachstehenden Tabelle.
