S&P RESPIRO 100 Handbuch Seite 138

Внешняя прокладка кабеля подвода электропитания

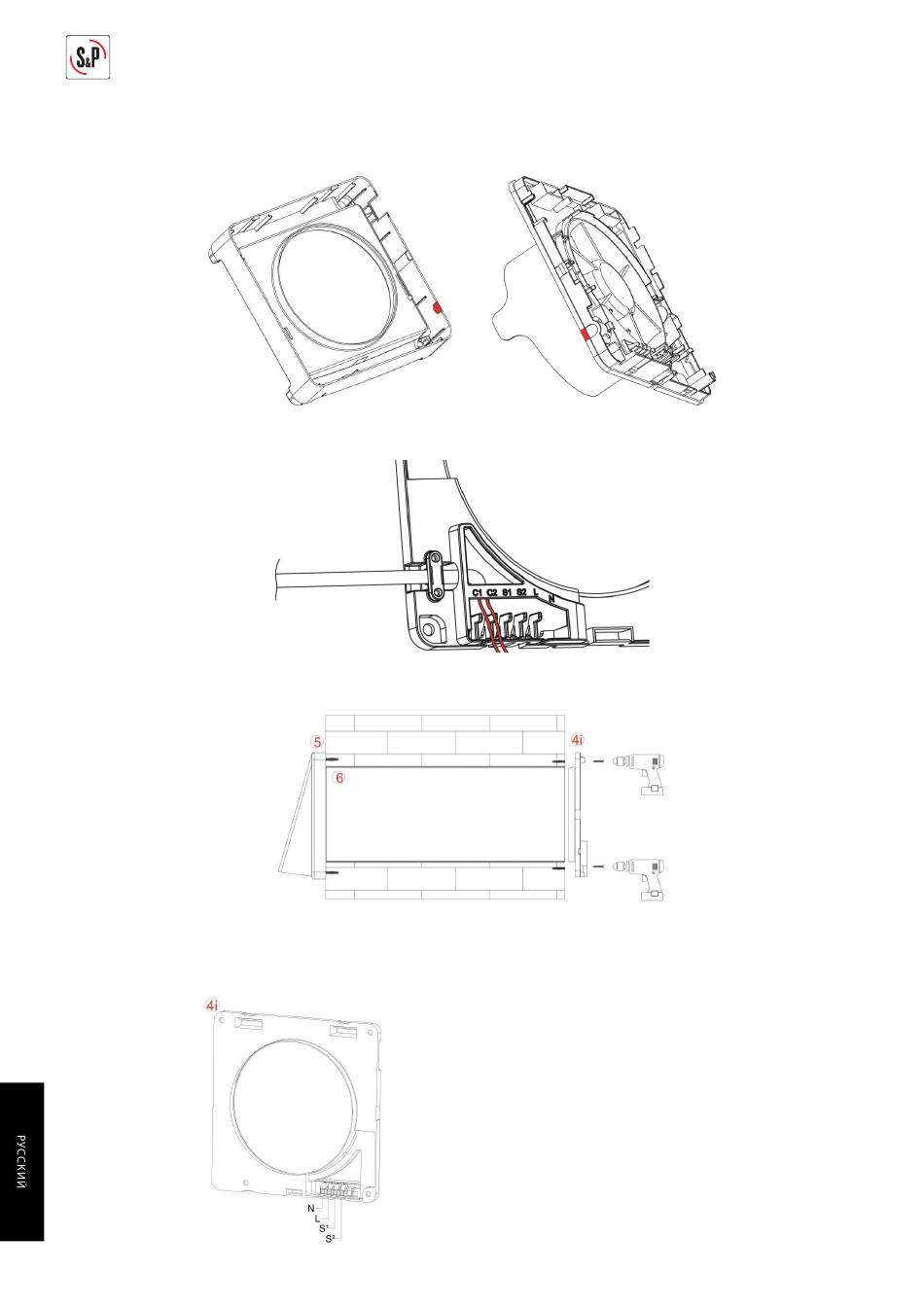

Удалите пластиковые участки корпуса, как показано на рисунке.
Снимите крышку клеммной колодки с внутренней крепежной панели (4i), пропустите кабель через нее и зафиксируйте
кабель саморезами (входят в комплект).
Закрепите внутренню крепежную панель (4i) на стене при помощи саморезов и выполните электрические подключения,
как это описано далее в инструкции.
2a) RESPIRO 100 / RESPIRO 150
Прямое подключение
До выполнения подключения, кабель питания (фаза и нейтраль) должны быть расположены в зоне выхода из стены.
138
Улица
Возьмите
инструменты.
Правильно подключите и закрепите провода
подвода питания в клеммной колодке. "N" и "L"
обозначены.
Помещение
необходимые для подключения
