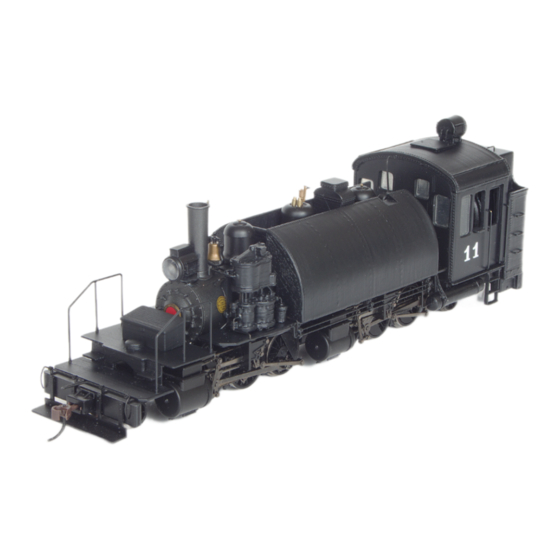

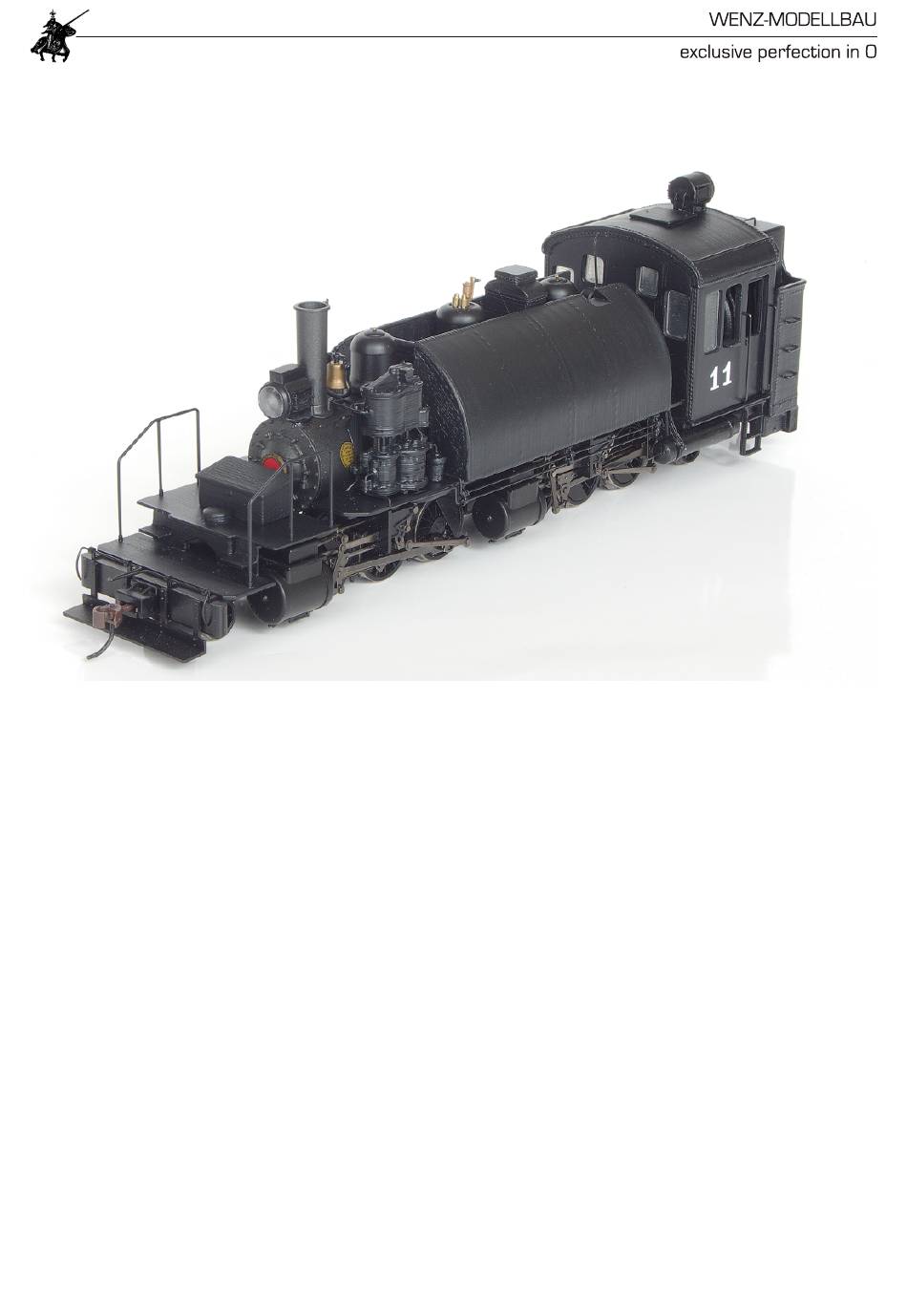

- Seite 1 0n30 Umbausatz 2-6-6-2t Baldwin Logging Mallet Bauanleitung 0n30 conversion kit 2-6-6-2t Baldwin Logging Mallet Assembly manua WM0961...
- Seite 3 In case parts become unusable during the unbrauchbar werden, helfen wir Ihnen gerne assembly, please do not hesitate to contact us jederzeit mit Ersatzteilen weiter - einfach E- for spare parts via email to wenz-modellbau mail an wenz-modellbau@t-online.de @t-online.de. schreiben.
- Seite 5 Vorbereitung des Umbaus Nach Abhängen des Tenders und Demontage des Führerhauses sind verschiedene Vorbe- reitungsmaßnahmen erforderlich, die den Ein- bau der neuen Teile ermöglichen: Versetzen der Glocke hinter den Schlot: vorsichtig herausdrehen, geeignetes Loch bohren, einkleben. Kürzen der verbleibenden Griffstangen: Griffstangenhalter samt Stange bis auf den vordersten Halter vorsichtig herausziehen, neues Loch bohren, auf 33 mm gekürzte...
- Seite 6 M1.0 Ø 3,0 mm M1.2 Ø 0,5 mm M1.2 M2.0...
- Seite 7 Aus beiliegendem 3 mm Reinzinnstab Dübel 3 x 8 mm anfertigen. Kupplungsträger und Führerhaus-Unterboden entgraten, ver- säubern, Mutter M1.2 einkleben, Teile mithilfe des Dübels ausrichten und mit Sekundenkle- ber verkleben. Kupplungslösegestänge-Ösen aufbohren,Gestänge aus 0.5 mm Draht ein- bauen. Deckel des Kupplungsschachts einset- zen, ggf.
- Seite 8 Ø 1,2 mm Ø 0,6 mm Ø 0,5 mm...
- Seite 9 Bohrungen für den Türknauf mit 1.2 durch- bohren, Knaufe aus 1.2 mm Drahtstücken ein- kleben, Türen einsetzen, Armlehnen einset- zen. Dach versäubern und entgraten, Luftklap- pendeckel ebenso, diesen mittig aufkleben. Für optimales Finish empfehlen wir hier, das Dach in mehreren Lagen mit Tamiya Surface primer grau fein vor dem Einbau zu grundie- ren, bis alle Unebenheiten egalisiert sind.
- Seite 10 Ø 0,7 mm Ø 0,7 mm...
- Seite 11 Montieren Sie die Hälften der Rohrhalter und Kesselhalter wie nebenstehend abgebil- det. Teile mit 0.7 mm nachbohren. Kesselbauteile entgraten, versäubern und wie gezeigt montieren. Zur Zentrierung im Kesselhalter Drahtstück 1.0 mm verwenden, Kesselteile ggf. nachbohren. Lackierfertig. Wasserdom mit Deckel versehen, umlau- fend versäubern und entgraten, ggf.
- Seite 12 Ø 0,7 mm M1.0 Kabelbelegung Originalmodell: Wire Colors original model: schwarz: linker Stromabnehmer black: wheel contacts left side rot:rechter Stromabnehmer red:wheel contacts right side gelb:+ Motoranschluß yellow:+ Motor braun:- Motoranschluß brown:- Motor blau:LED Masse blue:LED Ground grün:LED Scheinwerfer vorn green:LED Reflector Front...
- Seite 13 Mittelstütze von unten einschieben, mit sehr wenig Lot verlöten, versäubern und un- ten mit etwas Sekundenkleber ebenfalls fixie- ren, dann abkneifen und beifeilen, lackierfer- tig. Wasserkästen versäubern, fein glattschlei- fen. Für optimales Finish empfehlen wir, in mehreren Lagen mit Tamiya Surface primer grau fein vor dem Einbau zu grundieren, bis alle Unebenheiten egalisiert sind.
- Seite 14 Ø 0,7 mm Ø 0,5 mm...
- Seite 15 20. Entfernen Sie das ursprüngliche Kessel- speiseventil und kleben Sie dieses 1 cm wei- ter vorn erneut fest. Entfernen Sie vorsichtig die Griffstangenhalter samt ursprünglicher Griffstangen. Entfernen Sie die Glocke, boh- ren Sie auf der Rauchkammer hinter dem Schlot ein 1.5 m Rohr und kleben Sie die Glocke dort ein.
- Seite 16 Ø 0,5 mm...
- Seite 17 Montieren Sie zunächst das Power Re- verse Gear auf dem Umlauf unmittelbar vor dem Führerhaus. Längen Sie ein Stück 3 mm Rundmaterial so ab, daß es genau zwischen die beiden Wasserkästen in die Bohrungen paßt, nicht einkleben. Setzen Sie den Wasser- dom zwischen dem hinteren Sanddom und dem Dampfdom auf den Kessel auf, leicht fi- xieren, jedoch nicht am bereits montierten...
- Seite 19 24. Um die Kurvengängigkeit der Maschine zu verbessern, kann das nun nicht mehr sichtba- re Abdampfrohr zwischen den Zylindern, das in der Rauchkammer von unten als Auslen- kungsbegrenzung des vorderen Triebgestells eingehängt ist, entfernt werden. Nun f ertige Frontplattform aufkleben. Diese liegt an der hinteren Kante der Halter des Kupplungslöse- gestänges an, auf mittigen Sitz achten.
- Seite 20 Copyright © WENZ-MODELLBAU 2018 1. Auflage 11/2018 Alle Rechte vorbehalten.
