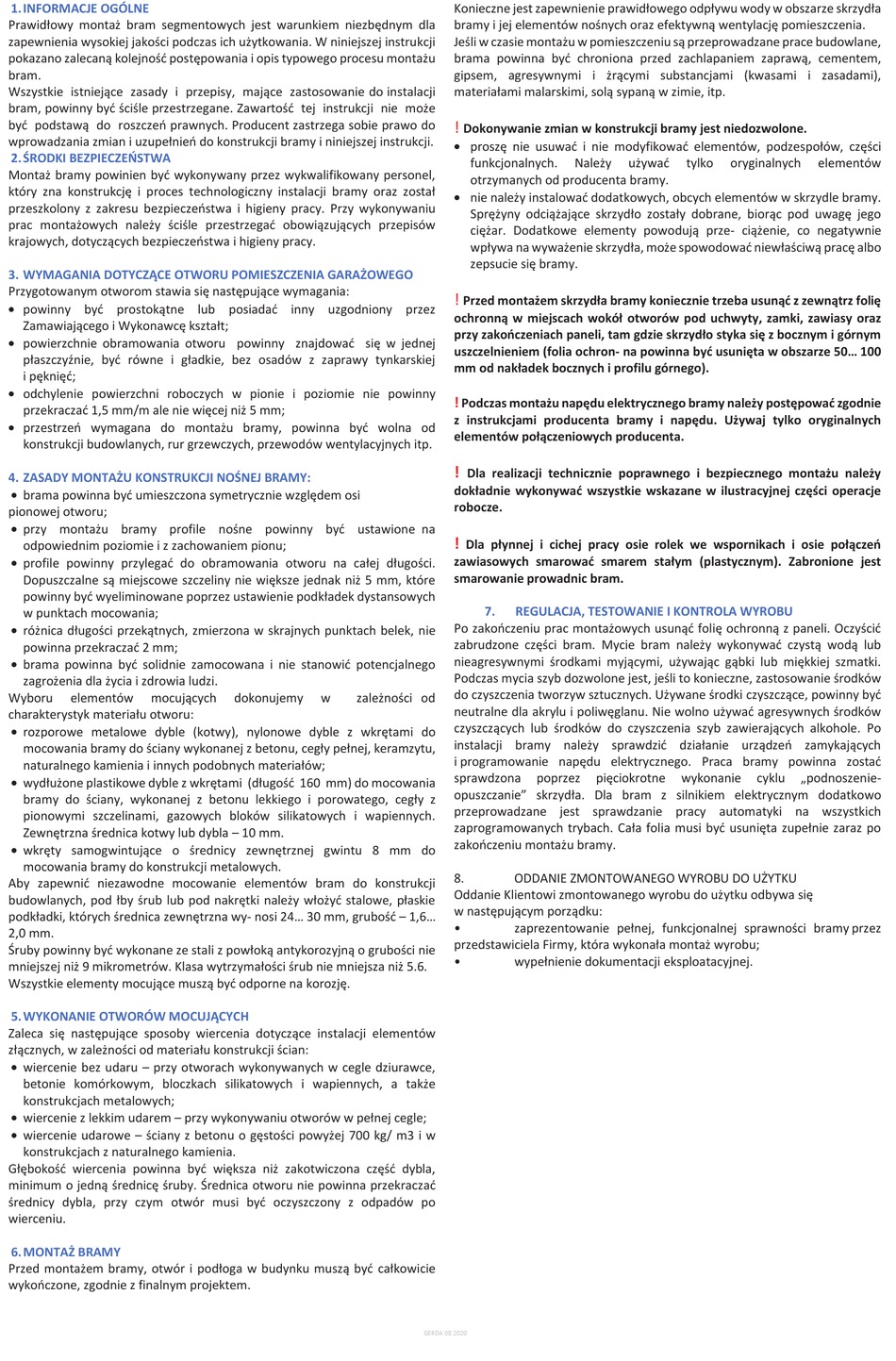

1. INFORMACJE OGÓLNE
Prawidłowy montaż bram segmentowych jest warunkiem niezbędnym dla
zapewnienia wysokiej jakości podczas ich użytkowania. W niniejszej instrukcji
pokazano zalecaną kolejność postępowania i opis typowego procesu montażu
bram.
Wszystkie istniejące zasady i przepisy, mające zastosowanie do instalacji
bram, powinny być ściśle przestrzegane. Zawartość tej instrukcji nie może
być podstawą do roszczeń prawnych. Producent zastrzega sobie prawo do
wprowadzania zmian i uzupełnień do konstrukcji bramy i niniejszej instrukcji.
2. ŚRODKI BEZPIECZEŃSTWA
Montaż bramy powinien być wykonywany przez wykwalifikowany personel,
który zna konstrukcję i proces technologiczny instalacji bramy oraz został
przeszkolony z zakresu bezpieczeństwa i higieny pracy. Przy wykonywaniu
prac montażowych należy ściśle przestrzegać obowiązujących przepisów
krajowych, dotyczących bezpieczeństwa i higieny pracy.
3. WYMAGANIA DOTYCZĄCE OTWORU POMIESZCZENIA GARAŻOWEGO
Przygotowanym otworom stawia się następujące wymagania:
powinny być prostokątne lub posiadać inny uzgodniony przez
Zamawiającego i Wykonawcę kształt;
powierzchnie obramowania otworu powinny znajdować się w jednej
płaszczyźnie, być równe i gładkie, bez osadów z zaprawy tynkarskiej
i pęknięć;
odchylenie powierzchni roboczych w pionie i poziomie nie powinny
przekraczać 1,5 mm/m ale nie więcej niż 5 mm;
przestrzeń wymagana do montażu bramy, powinna być wolna od
konstrukcji budowlanych, rur grzewczych, przewodów wentylacyjnych itp.
4. ZASADY MONTAŻU KONSTRUKCJI NOŚNEJ BRAMY:
brama powinna być umieszczona symetrycznie względem osi
pionowej otworu;
przy montażu bramy profile nośne powinny być ustawione na
odpowiednim poziomie i z zachowaniem pionu;
profile powinny przylegać do obramowania otworu na całej długości.
Dopuszczalne są miejscowe szczeliny nie większe jednak niż 5 mm, które
powinny być wyeliminowane poprzez ustawienie podkładek dystansowych
w punktach mocowania;
różnica długości przekątnych, zmierzona w skrajnych punktach belek, nie
powinna przekraczać 2 mm;
brama powinna być solidnie zamocowana i nie stanowić potencjalnego
zagrożenia dla życia i zdrowia ludzi.
Wyboru
elementów
mocujących
charakterystyk materiału otworu:
rozporowe metalowe dyble (kotwy), nylonowe dyble z wkrętami do
mocowania bramy do ściany wykonanej z betonu, cegły pełnej, keramzytu,
naturalnego kamienia i innych podobnych materiałów;
wydłużone plastikowe dyble z wkrętami (długość 160 mm) do mocowania
bramy do ściany, wykonanej z betonu lekkiego i porowatego, cegły z
pionowymi szczelinami, gazowych bloków silikatowych i wapiennych.
Zewnętrzna średnica kotwy lub dybla – 10 mm.
wkręty samogwintujące o średnicy zewnętrznej gwintu 8 mm do
mocowania bramy do konstrukcji metalowych.
Aby zapewnić niezawodne mocowanie elementów bram do konstrukcji
budowlanych, pod łby śrub lub pod nakrętki należy włożyć stalowe, płaskie
podkładki, których średnica zewnętrzna wy- nosi 24... 30 mm, grubość – 1,6...
2,0 mm.
Śruby powinny być wykonane ze stali z powłoką antykorozyjną o grubości nie
mniejszej niż 9 mikrometrów. Klasa wytrzymałości śrub nie mniejsza niż 5.6.
Wszystkie elementy mocujące muszą być odporne na korozję.
5. WYKONANIE OTWORÓW MOCUJĄCYCH
Zaleca się następujące sposoby wiercenia dotyczące instalacji elementów
złącznych, w zależności od materiału konstrukcji ścian:
wiercenie bez udaru – przy otworach wykonywanych w cegle dziurawce,
betonie komórkowym, bloczkach silikatowych i wapiennych, a także
konstrukcjach metalowych;
wiercenie z lekkim udarem – przy wykonywaniu otworów w pełnej cegle;
wiercenie udarowe – ściany z betonu o gęstości powyżej 700 kg/ m3 i w
konstrukcjach z naturalnego kamienia.
Głębokość wiercenia powinna być większa niż zakotwiczona część dybla,
minimum o jedną średnicę śruby. Średnica otworu nie powinna przekraczać
średnicy dybla, przy czym otwór musi być oczyszczony z odpadów po
wierceniu.
6. MONTAŻ BRAMY
Przed montażem bramy, otwór i podłoga w budynku muszą być całkowicie
wykończone, zgodnie z finalnym projektem.
dokonujemy
w
zależności od
Konieczne jest zapewnienie prawidłowego odpływu wody w obszarze skrzydła
bramy i jej elementów nośnych oraz efektywną wentylację pomieszczenia.
Jeśli w czasie montażu w pomieszczeniu są przeprowadzane prace budowlane,
brama powinna być chroniona przed zachlapaniem zaprawą, cementem,
gipsem, agresywnymi i żrącymi substancjami (kwasami i zasadami),
materiałami malarskimi, solą sypaną w zimie, itp.
!
Dokonywanie zmian w konstrukcji bramy jest niedozwolone.
proszę nie usuwać i nie modyfikować elementów, podzespołów, części
funkcjonalnych.
Należy
otrzymanych od producenta bramy.
nie należy instalować dodatkowych, obcych elementów w skrzydle bramy.
Sprężyny odciążające skrzydło zostały dobrane, biorąc pod uwagę jego
ciężar. Dodatkowe elementy powodują prze- ciążenie, co negatywnie
wpływa na wyważenie skrzydła, może spowodować niewłaściwą pracę albo
zepsucie się bramy.
!
Przed montażem skrzydła bramy koniecznie trzeba usunąć z zewnątrz folię
ochronną w miejscach wokół otworów pod uchwyty, zamki, zawiasy oraz
przy zakończeniach paneli, tam gdzie skrzydło styka się z bocznym i górnym
uszczelnieniem (folia ochron- na powinna być usunięta w obszarze 50... 100
mm od nakładek bocznych i profilu górnego).
!
Podczas montażu napędu elektrycznego bramy należy postępować zgodnie
z instrukcjami producenta bramy i napędu. Używaj tylko oryginalnych
elementów połączeniowych producenta.
!
Dla realizacji technicznie poprawnego i bezpiecznego montażu należy
dokładnie wykonywać wszystkie wskazane w ilustracyjnej części operacje
robocze.
!
Dla płynnej i cichej pracy osie rolek we wspornikach i osie połączeń
zawiasowych smarować smarem stałym (plastycznym). Zabronione jest
smarowanie prowadnic bram.
7.
REGULACJA, TESTOWANIE I KONTROLA WYROBU
Po zakończeniu prac montażowych usunąć folię ochronną z paneli. Oczyścić
zabrudzone części bram. Mycie bram należy wykonywać czystą wodą lub
nieagresywnymi środkami myjącymi, używając gąbki lub miękkiej szmatki.
Podczas mycia szyb dozwolone jest, jeśli to konieczne, zastosowanie środków
do czyszczenia tworzyw sztucznych. Używane środki czyszczące, powinny być
neutralne dla akrylu i poliwęglanu. Nie wolno używać agresywnych środków
czyszczących lub środków do czyszczenia szyb zawierających alkohole. Po
instalacji bramy należy sprawdzić działanie urządzeń zamykających
i programowanie napędu elektrycznego. Praca bramy powinna zostać
sprawdzona
poprzez
opuszczanie" skrzydła. Dla bram z silnikiem elektrycznym dodatkowo
przeprowadzane jest sprawdzanie pracy automatyki na wszystkich
zaprogramowanych trybach. Cała folia musi być usunięta zupełnie zaraz po
zakończeniu montażu bramy.
8.
ODDANIE ZMONTOWANEGO WYROBU DO UŻYTKU
Oddanie Klientowi zmontowanego wyrobu do użytku odbywa się
w następującym porządku:
•
zaprezentowanie pełnej, funkcjonalnej sprawności bramy przez
przedstawiciela Firmy, która wykonała montaż wyrobu;
•
wypełnienie dokumentacji eksploatacyjnej.
GERDA 08.2020
używać
tylko
oryginalnych
pięciokrotne
wykonanie
cyklu
elementów
„podnoszenie-
