Installieren Des Bedienfeldmoduls - Dell XC430 Benutzerhandbuch

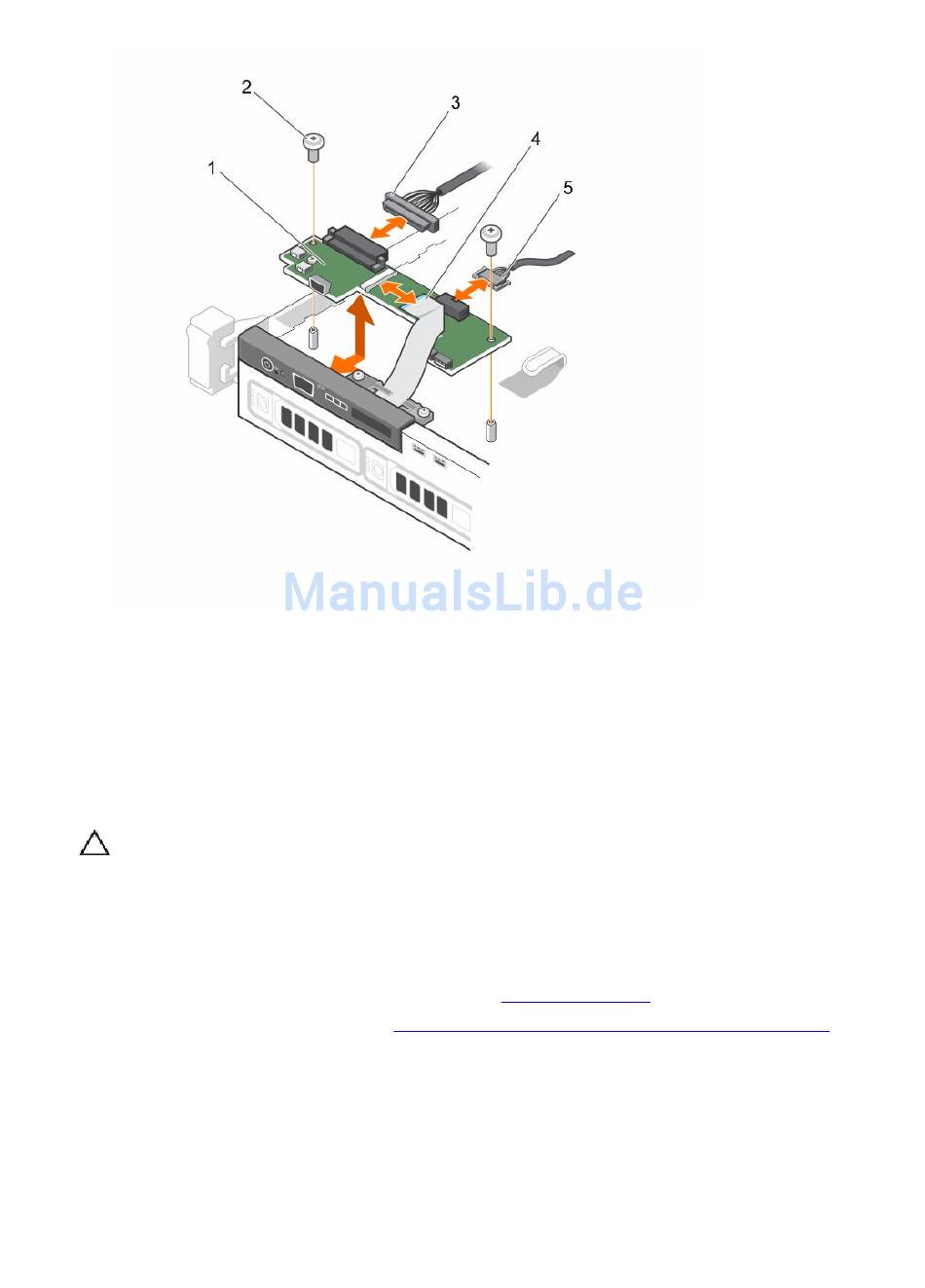

Abbildung 29. Entfernen und Installieren des Bedienfeldmoduls – Gehäuse mit vier Festplatten
1. Bedienfeldmodul
3. Anschlusskabel des Bedienfeldmoduls
5. USB-Anschlusskabel

Installieren des Bedienfeldmoduls

Voraussetzungen
VORSICHT: Viele Reparaturen am Computer dürfen nur von einem zertifizierten Servicetechniker
ausgeführt werden. Sie sollten nur die Behebung von Störungen sowie einfache Reparaturen
unter Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell
durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und
Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche
werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die
Sie zusammen mit Ihrem Produkt erhalten haben.
1. Stellen Sie sicher, dass Sie die Informationen unter
2. Befolgen Sie die Anweisungen unter
Schritte
1. Führen Sie das Bedienfeldmodul in den Steckplatz im Gehäuse ein und richten Sie die beiden
Schraublöcher am Bedienfeldmodul an den entsprechenden Öffnungen im Gehäuse aus.
2. Befestigen Sie das Bedienfeldmodul mit den Schrauben.
3. Verbinden Sie sämtliche vorgesehenen Kabel mit dem Bedienfeldmodul.
94
2.
4.
Sicherheitshinweise
Vor der Arbeit an Komponenten im Inneren Ihres
Schrauben am Bedienfeldmodul (2)
Displaymodulkabel
gelesen haben.
Systems.
