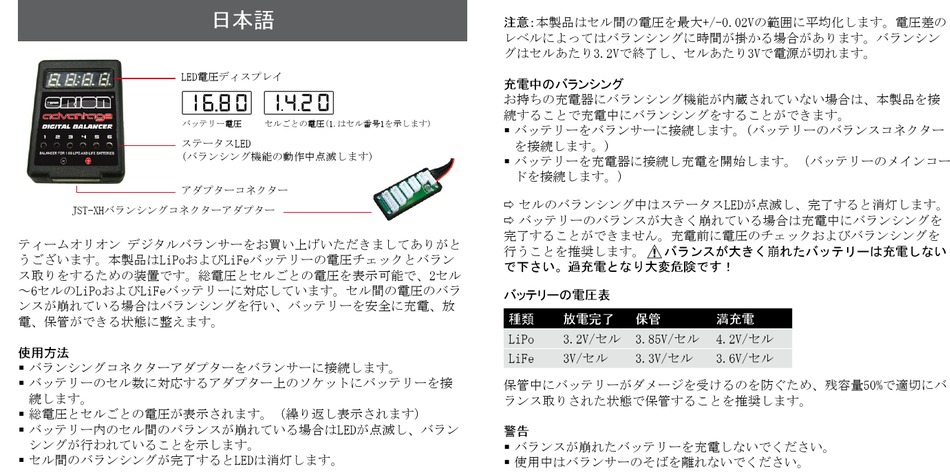

Team Orion Advantage Digital Balancer Anleitung Seite 9

LED電圧ディスプレイƒ
バッテリー電圧ƒ
ステータスLED
(バランシング機能の動作中点滅します) (バランシング機能の動作中点滅します)
アダプターコネクター
JST-XHバランシングコネクターアダプターƒ
ティームオリオンƒデジタルバランサーをお買い上げいただきましてありがと
うございます。本製品はLiPoおよびLiFeバッテリーの電圧チェックとバラン
ス取りをするための装置です。総電圧とセルごとの電圧を表示可能で、2セル
～6セルのLiPoおよびLiFeバッテリーに対応しています。セル間の電圧のバラ
ンスが崩れている場合はバランシングを行い、バッテリーを安全に充電、放
電、保管ができる状態に整えます。
使用方法
ƒ ƒ バランシングコネクターアダプターをバランサーに接続します。
ƒ ƒ バッテリーのセル数に対応するアダプター上のソケットにバッテリーを接
続します。
ƒ ƒ 総電圧とセルごとの電圧が表示されます。（繰り返し表示されます）
ƒ ƒ バッテリー内のセル間のバランスが崩れている場合はLEDが点滅し、バラン
シングが行われていることを示します。
ƒ ƒ セル間のバランシングが完了するとLEDは消灯します。
日本語
セルごとの電圧(1.はセル番号1を示します)ƒƒ
注意：本製品はセル間の電圧を最大+/-0.02Vの範囲に平均化します。電圧差の
レベルによってはバランシングに時間が掛かる場合があります。バランシン
グはセルあたり3.2Vで終了し、セルあたり3Vで電源が切れます。
充電中のバランシング
お持ちの充電器にバランシング機能が内蔵されていない場合は、本製品を接
続することで充電中にバランシングをすることができます。
ƒ ƒ バッテリーをバランサーに接続します。(バッテリーのバランスコネクター
を接続します。)
ƒ ƒ バッテリーを充電器に接続し充電を開始します。（バッテリーのメインコー
ドを接続します。）
ƒセルのバランシング中はステータスLEDが点滅し、完了すると消灯します。
ƒバッテリーのバランスが大きく崩れている場合は充電中にバランシングを
完了することができません。充電前に電圧のチェックおよびバランシングを
行うことを推奨します。ƒƒƒバランスが大きく崩れたバッテリーは充電しない
で下さい。過充電となり大変危険です！
バッテリーの電圧表
種類 放電完了 保管
LiPo 3.2V/セル 3.85V/セル
LiFe 3V/セル 3.3V/セル
保管中にバッテリーがダメージを受けるのを防ぐため、残容量50%で適切にバ
ランス取りされた状態で保管することを推奨します。
警告
ƒ ƒ バランスが崩れたバッテリーを充電しないでください。
ƒ ƒ 使用中はバランサーのそばを離れないでください。
満充電
4.2V/セル
3.6V/セル
