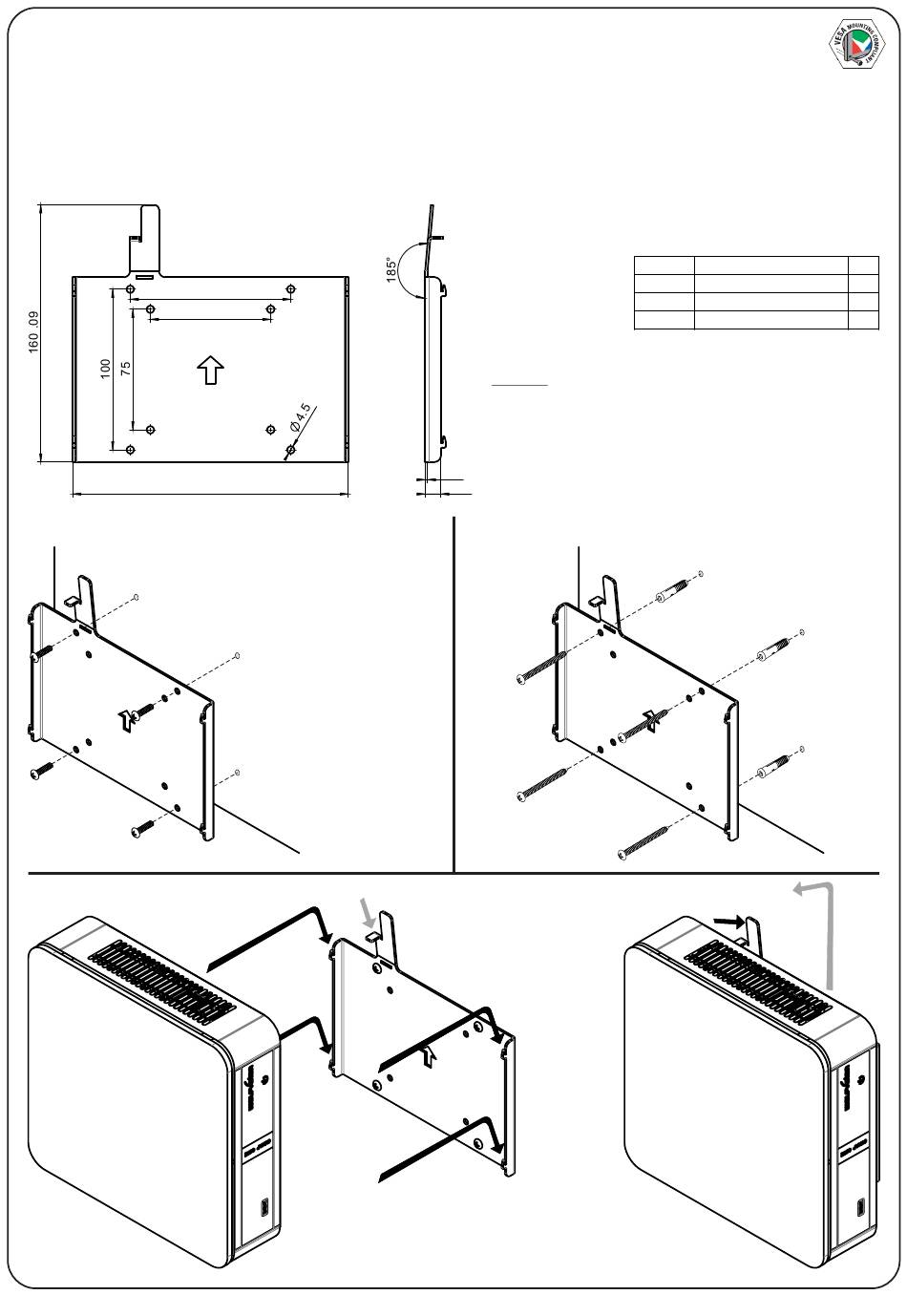

VESA
™
Befestigung (MIS-D 75mm / 100
Cynap Core ist für die Montage an einem VESA™ Halter konzipiert
Bevor die Cynap Core an einem Halter (oder Monitor-Rückseite) befestigt werden kann, muss die Adapterplatte sicher und in
geeigneter Ausrichtung fixiert werden ("THIS WAY UP" muss nach oben zeigen).
Alternativ kann die Adapterplatte zur Befestigung an einer Wand oder ähnlichem benutzt werden. Wählen Sie geeignete Schrauben
und Dübel, falls nötig, um die Adapterplatte sicher zu fixieren.
Hängen Sie die Cynap Core an die Adapterplatte bis die Fixiernase sicher eingerastet ist und schließen dann die benötigten Kabel an.
Zur De-Montage entfernen Sie alle Kabel und ziehen dann an der Lasche um die Cynap Core auszuhängen.
100
THIS WAY UP
171.5
VESA™ Halter oder Monitor-Rückseite
T H
I S
W
A Y
U P
Montage
75
Benutze die Bohrungen
gemäß Monitor oder Halter:
□
75mm /
mm C - gemäß VESA FDMI™)
□
□
(
75mm /
100mm)
Beachte:
Beachten Sie die Leistungsabgabe von 90 Watt!
Seitliche Bereiche zur Luftzirkulation freihalten.
Rückwärtiger Bereich wird auch für die Anschlusskabel benötigt.
Umliegende Metallgehäuse verringern den Sendebereich!
Beachten Sie die max. Einschraubtiefe bei der Wahl der Schrauben.
Wählen Sie Dübel und Schrauben passend für den Wandaufbau.
1.5
9.8
Wandmontage
□
100mm
T H
I S
W
A Y
U P
Gedruckt in Österreich - Dezember 2017
.
Teil Nr. Beschreibung
113906 VESA Adapter Platte
-
Schraube
-
Dübel, falls benötigt
T H
I S
W
A Y
U P
T H
De-Montage
Stk.
1
4
4
I S
W
A Y
U P
www.wolfvision.com
