WHD VoiceBridge Set BTS Betrieb & Bedienung

Bedienungsanleitung VoiceBridge Set BTS
Passend zu: 111-020-03-200-00
VoiceBridge Standard&Bluetooth
Verpackungsinhalt
1 X VoiceBridge Bluetooth / externe Sprechstelle (Kundenseite)
1 X VoiceBridge / interne Sprechstelle (Personalseite)
1 X Bluetooth Headset (Personalseite)
1 X Netzteil mit Anschlusskabel (2m)
1 X Verbindungskabel der Sprechstellen (1m)
1 X Ladekabel (Micro USB)
1 X Bedienungsanleitung
Einführung
Das VoiceBridge Standard&Bluetooth Set besteht aus Headset,
einer internen und einer externen Sprechstelle, zur Erleichterung von
Gesprächen von Personen, die durch eine Wand, eine Glas-/
Plexiglasscheibe, etc. getrennt sind (z.B. an Kassen oder Ser-
viceschaltern).
Technische Daten VoiceBridge Bluetooth / Intern
Stomversorgung
Bluetooth Version
Mikrofon mit AEC + NR
Arbeitstemperatur
Luftfeuchtigkeit
Lagertemperatur
Schutzklasse
Gehäusematerial
Abmessungen 110.5 x 86 x 26mm
Dieses WHD-Produkt erfüllt die
CE-Kennzeichnungskriterien. Die
Konformitätserklärung kann beim
Hersteller angefordert werden.
Betrieb & Bedienung
Vielen Dank für den Kauf unserer VoiceBridge Standard&Bluetooth Gegensprechanlage mit zwei Sprechstellen
und Headset. Nehmen Sie sich bitte einen Moment Zeit für diese kurze technische Information.
Externe Sprechstelle (Kunde)
10
9
8
LED Anzeige / Status
(BT / ext. Sprechstelle)
Blinkt schnell (60 sec.)
Blinkt langsam
AN
AUS
Daten des Schaltnetzteils:
Bei unsachgemäßer Behandlung entfällt die Garantie!
12V DC 3 W
V3.1
Stellen Sie sicher, dass die Spannungsversorgung vollständig

ausgeschaltet ist, bevor Sie Verkabelungsarbeiten durchführen.
Legen Sie keine 110 VAC oder 230 VAC an. Verwenden Sie nur

-20~50
das in der Bedienungsanleitung angegebene Netzteil.
5%~90% RH
Das Gerät darf nur von qualifiziertem Personal installiert und in

Betrieb genommen werden.
-30~60
Bei der Verwendung dieses Produkts sollten stets grundlegende

IP 33
Sicherheitsvorkehrungen getroffen werden, um das Risiko eines
ABS
Brandes oder einer Körperverletzung zu verringern. Verwenden Sie
dieses Produkt nicht in der Nähe von Wasser.
Wir nehmen am INTERSEROH-Verbund teil.
Die Gerätekomponenten können zur Entsorgung der
Kunststoff- und Metallwiederverwertung sowie dem
Recycling von Elektronikteilen zugeführt werden.

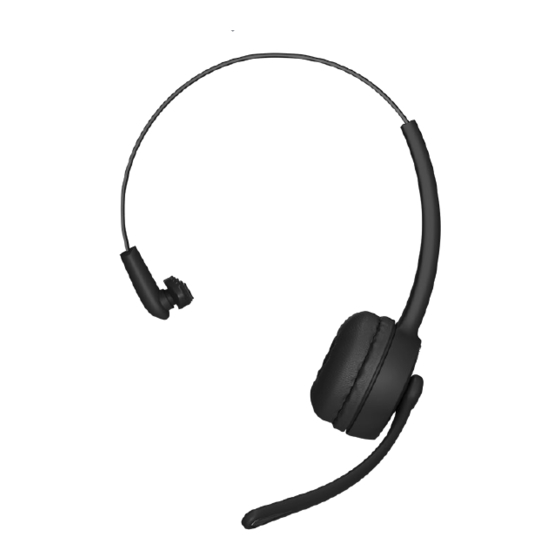

Bluetooth Headset (Personal)
1 ... Lautstärke
1
2 ... Lautsprecher
3 ... Bluetooth Taste
2
4 ... BlaueLED
5/6 ... Grüne/rote LED
3
7 ... Mikrofon
4
8 ... Schalter AN/AUS
5
9 ...Anschluss Netzteil
6
10 ... IR Sensor
7
Bluetooth Taste
Kurz drücken: Bluetooth AN/AUS
Lang drücken: Pairing
BLAU ROT GRÜN
(Bluetooth)
Pairing - -
BT StandBy - -
Verbunden Aus Aktiv
Keine
Aktiv Headset aktiv
Verbindung
Input: 100~240V AC, 50/60 Hz
Output: 12V DC, 1A
Sicherheitshinweise
11 ... Micro USB Ladeanschluss
12 ... Mikrofon
13 ... Multi Funktions Taste (MFT)
14 ... Lautstärke +
15 ... LED Anzeige
16
16 ... Lautstärke -
15
MFT
11
14
Lang drücken (3 sec.): AN
13
Lang drücken (5 sec.): AUS
12
Wenn AUS, lang drücken (5 sec.), Pairing
Betrieb: 2x kurz drücken für Stumm-/
wiedereinschalten des Mikrofons
Vol +/-: kurz drücken für Lautstärke
LED Anzeige / Status Bluetooth Headset
Eingeschaltet Blau blinkt 3x
Ausgeschaltet Rot für 1 Sek. an
Pairing Mode Rot und
STANDBY Blau blinkt 1x alle 10 Sek.
Aktiv Blau blinkt 2x alle 10 Sek.
Ladevorgang Rot an
Ladevorgang beendet Blau an
Gerät bitte laden! Rot blinkt
Technische Daten
Bluetooth Version
Reichweite
Batterie-Kapazität
Ladedauer
Betriebsbereitschaft
Gesprächszeit
Betriebstemperatur
Abmessungen
WHD - Wilhelm Huber+Söhne GmbH+Co.KG
Bismarckstr. 19
78652 Deißlingen
Support 0 74 20 / 8 89-800
Fax Zentrale 0 74 20 / 8 89-51
Ausgabe des Dokuments
(Technische & optische
Änderungen vorbehalten)
22.10.2020
- Seite 1 -
blau blinken abwechselnd
Bluetooth Headset
V5.0, Class II
10 Meter
180 mAh / 3.7V
Ca. 2 Stunden
Ca. 60 Stunden
Ca. 11 Stunden
-10~55
151 x 49 x 51 mm
E-Mail: info@whd.de
Web: www.whd.de
