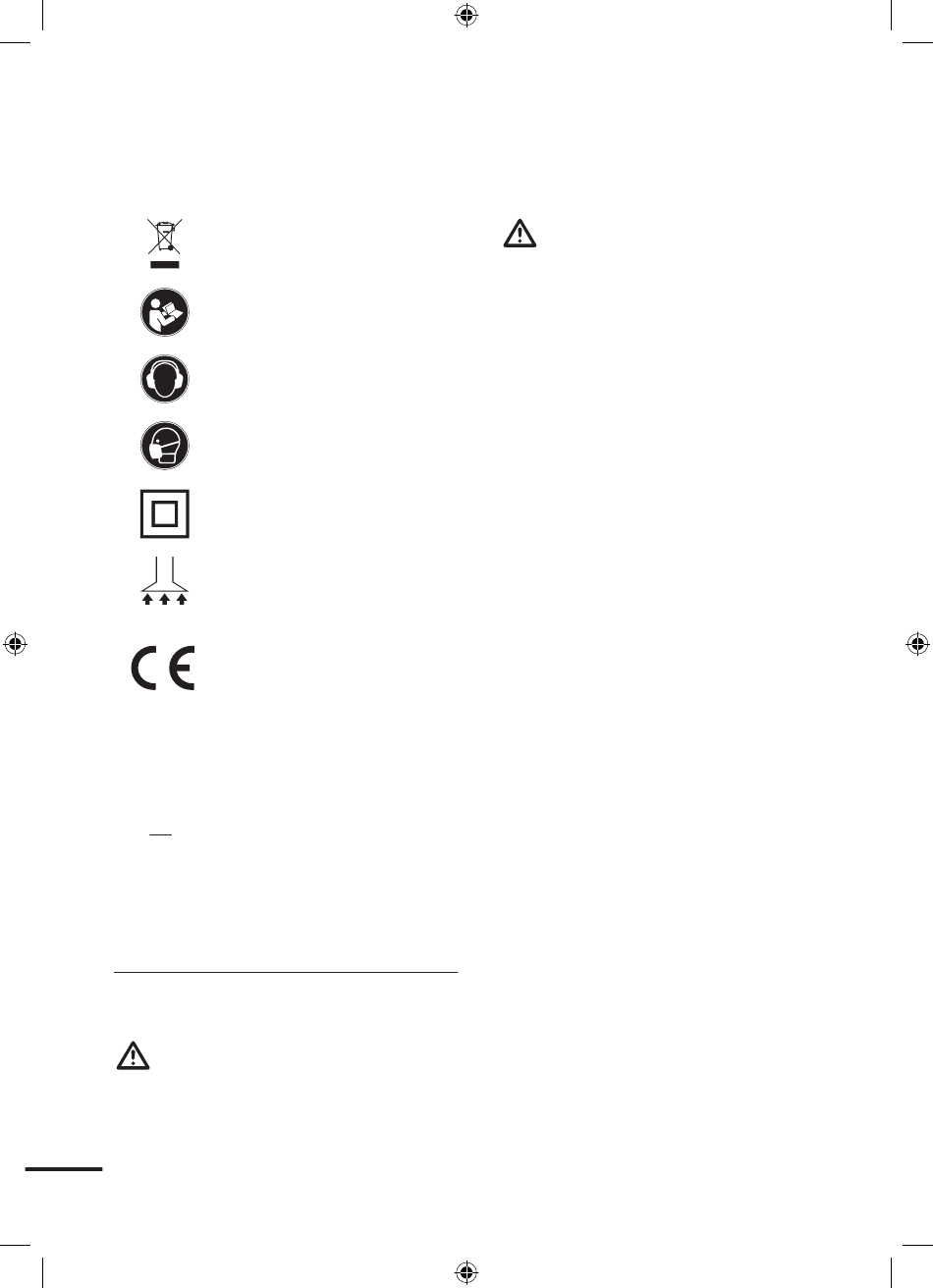

Sicherheitskennzeichnung
Die Symbole auf dem Gehäuse haben
folgende Bedeutung:
Nicht in den Hausmüll
entsorgen!
Wichtig! Betriebsanleitung
beachten!
Wichtig! Gehörschutz
tragen!
Wichtig! Atemschutzmaske
tragen!
Gehäuse ist doppelt
schutzisoliert
Immer mit angeschlossener
Staub absaugvorrichtung
arbeiten
CE-Zeichen (Konformität mit
europäischen Sicherheits-
normen)
BJ Baujahr
SN: Seriennummer
SN: XXXXX Die ersten beiden unter-
strichenen Ziffern geben den
Herstellungsmonat an.
7 – Montage und
Einstellarbeiten
Schleifbandwechsel
ACHTUNG! Netzstecker ziehen!
Schleifband-Spannhebel (8) aus der
Schleifbandführung (6) herausziehen.
12
5455590-Bandschleifer_man.indd 12 5455590-Bandschleifer_man.indd 12
Da durch wird das Schleifband ent-
spannt und kann von den Umlenkrollen
abgenommen und durch ein neues
ersetzt werden (Abb. 2).
ACHTUNG! Darauf achten, dass
das Schleifband frei von Knicken
ist.
Beim Wechsel des Schleifbandes darauf
achten, dass die Pfeilrichtung auf der
Schleif bandinnenseite mit der Pfeil-
markie rung (16) am Ge räte gehäuse
überein stimmt. Das Schleif band muss
bündig am rechten Rand der Schleif-
platte (11) anlie gen. Spannhebel wieder
umlegen. Band jus tierung (5) be tätigen,
um den Bandlauf zu justieren (Abb. 3).
Durch Rechts-/Links drehen der Justier-
schraube bei laufender Maschine wird
ein exakter Geradeaus-Lauf des Bandes
parallel zum rechten Rand der Schleif-
platte (11) eingestellt. Nichtjustierung
führt zu Beschädigung des Schleif ban-
des. Schleifbänder bei übermäßiger
Abnutzung ersetzen.
Staubfangvorrichtung
• Das Elektrowerkzeug besitzt
Vorrichtungen zum Absaugen bzw.
Auffangen von Schleifstäuben.
Adapter zur externen Staubab-
saugung (14)
• Zum Anschluss an externe Staubab-
saug einrichtungen, dazu den Adapter
zur externen Staubabsaugung (14) auf
die Staubausblasöffnung (12) schie-
ben und beide Haltela schen (a) ent-
sprechend ein rasten lassen (Abb. 6).
Am Staub saugeran schluss (d) kann
der Saug schlauch einer externen
Staubab saug einrichtung, ggf. unter
