Before Your Begin
If you purchased this Modem to make your Internet connection with PC, you must
have an established Internet account from an Internet Service Provider (ISP).
Check Your Package Contents
These are the items included with your D-Link 562E purchase:
If any of the above items are missing, please contact your reseller.
©2003 D-Link Corporation, Inc. All rights reserved. Trademarks or registered trademarks are the property of their respective
holders. Software and specifications subject to change without notice. D-Link DFM-562E External Modem
Downloaded from
www.Manualslib.com
• D-Link DFM-562E External Modem
• CD-ROM (containing Manual and Q.I.G.)
• 9V AC, 0.8A Power Adapter
• Phone Cable
• RS-232 (9Pin) Cable
manuals search engine

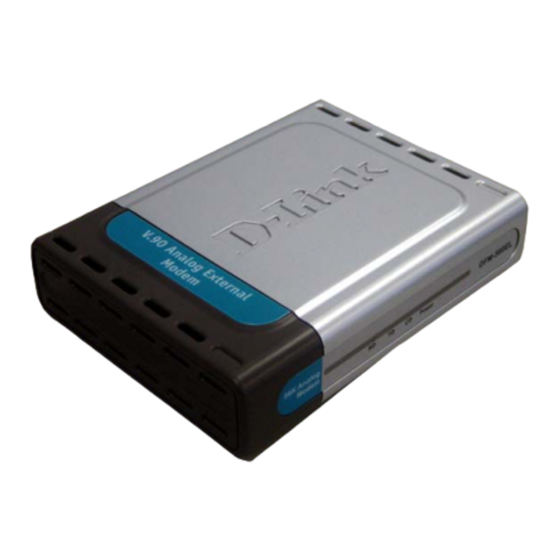

D-Link DFM-562E
External Modem
Using a power
supply with a
different voltage rating
will damage and void
the warranty for this
product.
