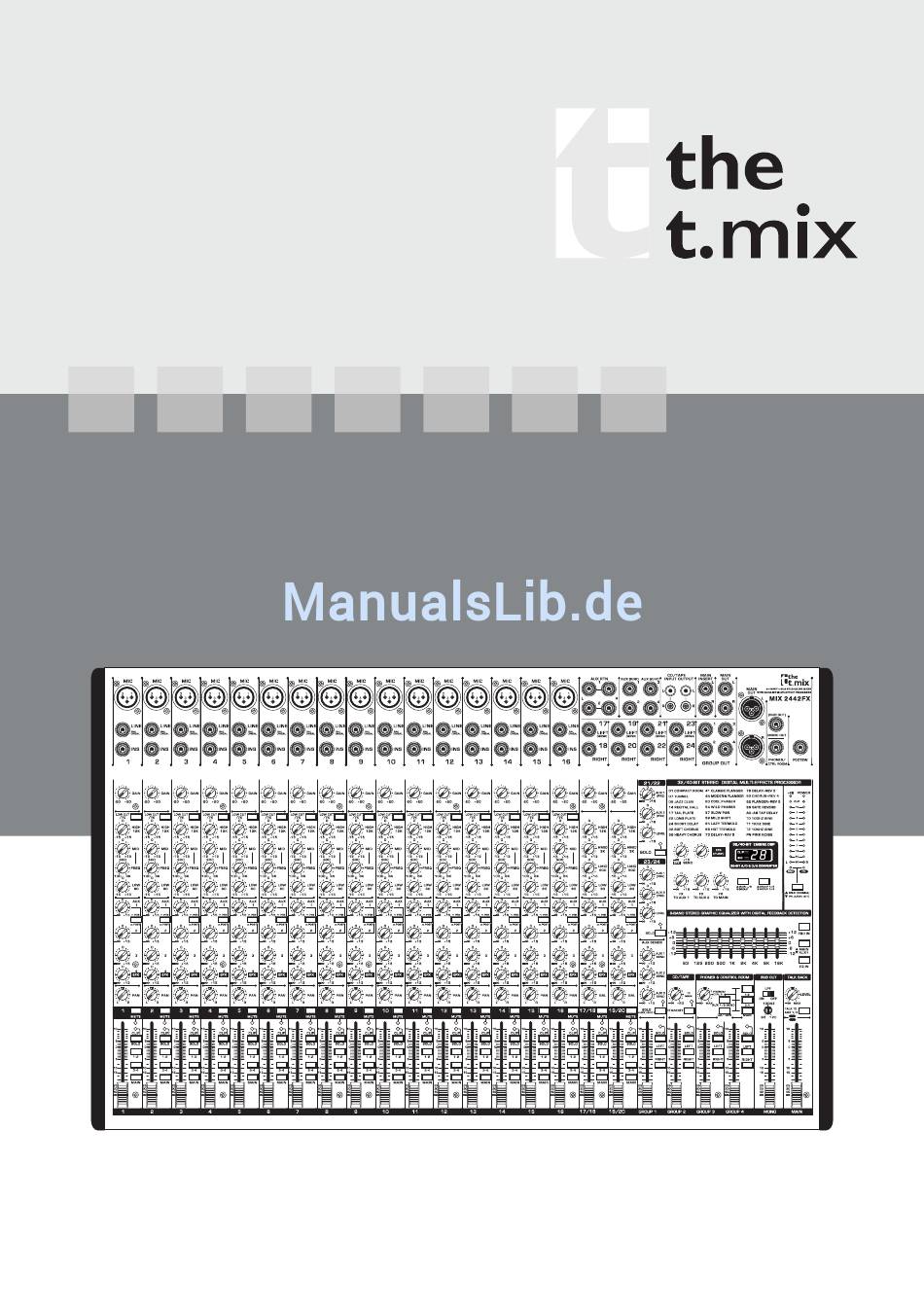

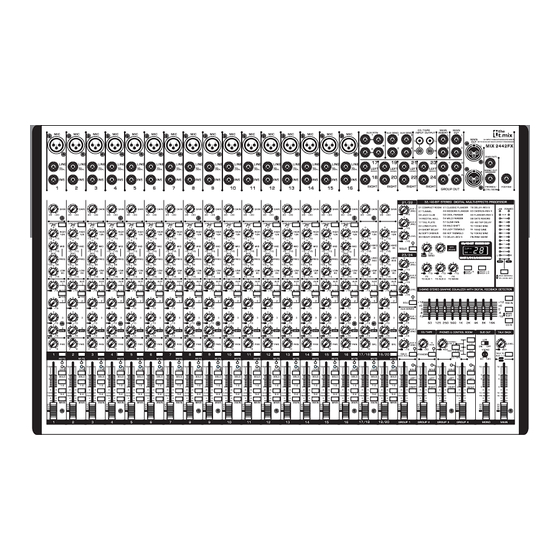

- Seite 1 MIX2442FX MIX3242FX Mischpult mit digitalem Effekt-Prozessor BENUTZERHANDBUCH DEUTSCH...
-
Seite 2: Sicherheitshinweise
SICHERHEITSHINWEISE Zu Ihrer eigenen Sicherheit sollten Sie dieses Kapitel Brandgefahr! zuerst ganz durchlesen! • Lassen Sie das Gerät während des Betriebs nie- Gefahr durch elektrischen Schlag! mals unbeaufsichtigt. • Schließen Sie das Gerät nur an eine ordnungsge- • Decken Sie niemals etwaige Lüftungsschlitze des mäß angeschlossene und geerdete Netzsteckdo- Gerätes ab, wenn es eingeschaltet ist. Stellen Sie se mit einer Netzspannung von 230V~/50 Hz an. das Gerät nicht an Orten auf, die direkter Son- • Betreiben Sie das Gerät nicht, wenn das Netzka- nenstrahlung ausgesetzt sind. Andernfalls kann bel oder der Netzstecker beschädigt ist. -
Seite 3: Inhaltsverzeichnis
MIX2442FX MIX3242FX BENUTZERHANDBUCH INHALT VORWORT LEISTUNGSMERKMALE LOS GEHT’S Schnellstart Den Kanalzug einrichten EINGÄNGE UND AUSGÄNGE Mono Eingangskanäle Stereo Eingangskanäle Subgruppen Mono-Ausgang Talkback Einrichtung Phones & Control Room CD/Tape Ein- & Ausgänge Aux Bedienung Graphic Equalizer Der Digitale Effekt-Prozessor Die Master-Abteilung Geräterückseite... -
Seite 4: Vorwort
MIX2442FX / MIX3242FX BENUTZERHANDBUCH VORWORT LOS GEHT'S Schnellstart Herzlichen Glückwunsch zum Erwerb Ihres t-mix MIX2442FX / MIX3242FX Mischpultes, einem schi- 1. Stellen Sie sicher, dass der Mixer ausgeschaltet cken 24- bzw. 32-Kanal Mixers, der 16 bzw. 24 ist. Am besten sollte sich das Netzkabel nicht in symmetrische Mic/Line-Kanäle mit vier Stereo-Line- der Steckdose befinden. Kanälen zu einem vielseitigen und leistungsfähigen 2. Alle Fader und Pegelregler sollten zurückgenom-... -
Seite 5: Ein- Und Ausgänge
MIX2442FX / MIX3242FX BENUTZERHANDBUCH EIN- UND AUSGÄNGE Mono Eingangskanäle Ihnen stehen 16 (MIX2442FX) bzw. 24 (MIX3242FX) Monokanäle zur Verfügung. Im Folgenden finden Sie Details darüber, wie diese Kanäle funktionieren, wie Verbindungen hergestellt werden, wie die verschiede- nen Regler eingestellt werden und wie Sie sicherstel- len können, das Beste aus Ihrem Mixer herauszuholen. 1. Der Mikrofon Eingang q Diese Buchsen nehmen symmetrische und unsymmet- rische Signale über typische 3-polige XLR-Stecker auf. 7. Mittenregelung u (Peak Filter) Schließen Sie hier professionelle Kondensatormikrofo- Mit dem MID-Regler können Sie die Mittenanteile des ne, dynamische oder Bändchen-Mikrofone an, deren Kanalsignals um ±15 dB anheben oder absenken. Um... -
Seite 6: Kanal Fader
MIX2442FX / MIX3242FX BENUTZERHANDBUCH Stereo Eingangskanäle Die Stereokanäle unterscheiden sich bei den An- schlüssen und Reglern etwas von den Monokanälen. Im Folgenden finden Sie die Auflistung dieser Unter- schiede und Hinweise, wozu sich diese Kanäle gut eignen. 18. Stereo Eingänge l Sie finden 4 Stereo-Eingangskanäle an Ihrem Mixer, deren Eingänge sich leicht von denen der Monokanäle un- terscheiden. An die beiden dreipoligen... -
Seite 7: Subgruppen
Fader . Damit können Sie eine ganze Reihe von Mittelposition steht. Nur so bleibt das Signal ein Ste- Aufnahme- und PA-Geräte anschließen, einschließlich reosignal. Mehrspurrecorder, Endstufen und Aktivlautsprecher etc. 23. Stereokanäle 21/22 und 23/24 (MIX2442FX) Mono-Ausgang (SUB/MONO OUT) bzw. 29/30 und 31/32 (MIX3242FX) 2# Den Mono-Ausgang können Sie als Hilfsausgang für Die letzten beiden Stereokanäle beider Mixermodelle die Signale des Main-Mixes verwenden. Schließen verfügen über leicht vereinfachte Regelmöglichkeiten. -
Seite 8: Phones & Control Room
MIX2442FX / MIX3242FX BENUTZERHANDBUCH 32. TALK TO AUX 1/2-Taste 3@ 38. STANDBY Taste 3* Solange diese Taste gedrückt ist, wird das eingebau- Wenn Sie die STANDBY-Taste drücken, wer- te Talkback-Mikrofon aktiviert, dessen Signal an die den alle Eingangskanäle des Mixers im Main- beiden AUX-Ausgänge 1 und 2 geschickt wird. Halten Out gemutet. Nur die Signale des CD/TAPE- Sie die Taste solange gedrückt, wie Sie sprechen. Eingangs werden weiterhin übertragen. So können Sie zwischen zwei Sets Musik ein- 33. Talk back Mic 3# spielen, ohne dass die Mikrofone versehent- lich unpassende Signale übertragen. So kön-... -
Seite 9: Graphic Equalizer
MIX2442FX / MIX3242FX BENUTZERHANDBUCH Graphic Equalizer und die SIG-Kontrollleuchte. Die SIG LED leuchtet auf, wenn am Effekt-Prozessor ein Signal anliegt. Die Mit dem eingebauten 9-Band Graphic Equalizer kön- CLIP LED leuchtet auf, wenn der Signalpegel kurz da- nen Sie den Frequenzverlauf des Main-Mixes oder des vor stehen, den Prozessor zu übersteuern und CLIP- AUX 1-Mixes der Raumakustik entsprechend oder zur PING zu verursachen. Wenn die CLIP LED zu oft auf- Vermeidung von Rückkopplungen einstellen. leuchtet, sollten Sie einzelne oder alle EFX-Regler in den Kanalzügen etwas herunter regeln, um den EFX- 43. Equalizer 4# Signalpegel zu reduzieren. Der 9-Band Stereo-Equalizer ermöglicht Ihnen das 49. PROGRAM Regler 4( Anheben oder Absenken der angegebenen Frequenz um jeweils 12 dB. Mit diesem Regler können Sie durch die verschiede- Wenn die Funktion zum Erkennen von Rückkopplun-... -
Seite 10: Footsw - Fußschalter-Anschluss
MIX2442FX / MIX3242FX BENUTZERHANDBUCH geschickt wird, um es von dort aus kontrollieren zu können - je nach Stellung des MAIN L/R/GROUP- Schalters. 54. MAIN L/R / GROUP Tasten Mit dem MAIN L/R / GROUP-Schalter 5$ legen Sie fest, ob das vom Effekt-Prozessor bearbeitete Signal entweder zum Main-Mix oder zu einem der Subgrup- pen-Mixe geschickt wird. Ist der Schalter 5$ gedrückt (GROUP-Stellung), so können Sie mit dem GROUP... -
Seite 11: Geräterückseite
MIX2442FX / MIX3242FX BENUTZERHANDBUCH REINIGEN UND PFLEGEN GERÄTERÜCKSEITE 63. PHANTOM POWER Tauchen Sie das Gerät niemals in Was- ser oder andere Flüssigkeiten! Lassen Wenn Sie diesen Schalter in die ON-Position bringen, Sie auch keine Flüssigkeiten in das Ge- aktiviert dies die +48V Phantom-Spannung für sämt- häuse dringen. Dies würde das Gerät liche Mikrofon-Eingänge des Mixers. Die Spannung beschädigen oder einen Kurzschluss wird für den Einsatz von Kondensator-Mikrofonen be- verursachen. nötigt, die über keine eigene Stromversorgung (z.B. Vor der Reinigung trennen Sie das Gerät von der Batterie) verfügen. Wenn die Phantom-Spannung... -
Seite 12: Typische Verbindungskabel
MIX2442FX / MIX3242FX BENUTZERHANDBUCH TYPISCHE VERBINDUNGSKABEL... -
Seite 13: Tabelle Der Digitalen Effekt-Presets
MIX2442FX / MIX3242FX BENUTZERHANDBUCH TABELLE DER DIGITALEN EFFEKT-PRESETS... -
Seite 14: Anwendungsbeispiele
MIX2442FX / MIX3242FX BENUTZERHANDBUCH ANWENDUNGSBEISPIELE SPEAKER DRUM MACHINE BASS GUITAR EQUALIZER AMPLIFIER Guitar KEYBOARD COMPRESSOR COMPRESSOR MULTITRACK RECORDER HEADPHONE SPEAKERS EQUALIZER EXTERNAL EFFECT PROCESSOR AMPLIFIER AMPLIFIER KEYBOARD SUBWOOFER... -
Seite 15: Technische Daten
MIX2442FX / MIX3242FX BENUTZERHANDBUCH TECHNISCHE DATEN Modell MIX 2442 FX MIX 3242 FX Eingänge Gesamtanzahl Kanäle Symmetrische Mono Mic/Line-Kanäle Symmetrische Stereo-Line-Kanäle AUX Returns Tape Eingänge Ausgänge Main, L/R Stereo 2, (2 * XLR, 2 * Klinke TRS) 2, (2 * XLR, 2 * Klinke TRS) Tape Ausgänge 2, RCA Cinch 2, RCA Cinch Control Room / Kopfhörer 1, (Klinke TRS) 1, (Klinke TRS) Mono (Sub) Ausgang 1, (Klinke TRS) 1, (Klinke TRS) Subgruppen-Ausgänge... -
Seite 16: Abmessungen
MIX2442FX / MIX3242FX BENUTZERHANDBUCH ABMESSUNGEN MIX2442FX 107.98/4.25 682.60/26.87 104.00/4.09 MIX3242FX 893.58/35.18 107.98/4.25 104.00/4.09 * Alle Maßangaben sind in mm/inches angegeben. -
Seite 17: Block Diagramme
MIX2442FX / MIX3242FX BENUTZERHANDBUCH BLOCK DIAGRAMME MIX2442FX... - Seite 18 MIX2442FX / MIX3242FX BENUTZERHANDBUCH MIX3242FX...
- Seite 19 MIX2442FX / MIX3242FX BENUTZERHANDBUCH...
- Seite 20 Kontakt: Musikhaus Thomann Treppendorf 30 96138 Burgebrach Germany www.thomann.de...
