Inhaltszusammenfassung für The t.mix DPM-1064

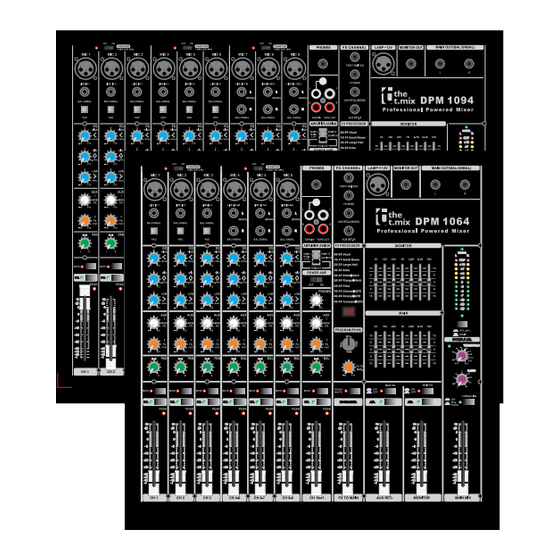

- Seite 1 DPM-1064 / DPM-1094 Bedienunganleitung POWER MIXER mit 24-bit Digitaleffekten...
-
Seite 2: Inhaltsverzeichnis
Inhalt Wichtige Sicherheitshinweise ..........................3 Reinigung und Pflege ............................3 Einleitung ................................4 Leistungsmerkmale ............................4 Nützliche Angaben ............................4 Überblick THE T.MIX DPM-1064 ........................5 Überblick THE T.MIX DPM-1094 ........................6 Schnelleinstieg ..............................7 Anschlussschema „LIVE“ ..........................7 Anschlussschema „COMPUTER“ ........................8 Die Bedienelemente ............................8 . . . im Kanalzug ............................8 . -
Seite 3: Wichtige Sicherheitshinweise
Wichtige Sicherheitshinweise Zu Ihrer eigenen Sicherheit sollten Sie dieses Kapitel zuerst ganz durchlesen! Gefahr durch elektrischen Schlag! • Schließen Sie das Gerät nur an eine ordnungsgemäß angeschlossene und geerdete Netzsteckdose mit ei- ner Netzspannung von 230V~/50 Hz an. • Betreiben Sie das Gerät nicht, wenn das Netzkabel oder der Netzstecker beschädigt ist. •... -
Seite 4: Einleitung
Einleitung Vielen Dank für Ihren Kauf des DPM-1064 (11 Kanäle) bzw. DPM-1094 (14 Kanäle), einem Power-Mixer mit eingebauten digitalen Effekten in 24-bit-Technik. Ihren DPM-1064/1094 kennzeichnet eine bemerkenswerte Kompaktheit, die ihres gleichen im Markt sucht. Mit 6 Mikrofon- und 3 Stereo-Line-Eingängen (bzw. 9 + 3) für hochwerte Liveaufnahmen bietet Ihnen das Gerät auch eine Multi-Effektsektion mit 10 Werks-Presets sowie 10... -
Seite 5: Überblick The T.mix Dpm-1064
Überblick THE T.MIX DPM-1064... -
Seite 6: Überblick The T.mix Dpm-1094
Überblick THE T.MIX DPM-1094... -
Seite 7: Schnelleinstieg
Schnelleinstieg Hier bekommen Sie kurze Hinweise, mit denen Sie ganz schnell erste Ergebnisse aus Ihrem Mixer holen, wenn Sie z.B. ein Keyboard oder ein Mikrofon verwenden wollen. 1. Stecken Sie den Stecker des Mikrofonkabels in den Mikrofoneingang von Kanal 1. 2. -
Seite 8: Anschlussschema „Computer
Anschlussschema „COMPUTER“ Die Bedienelemente ..im Kanalzug Ihr THE T.MIX DPM-1064 verfügt über 6 Mono- und 3 Stereo-Eingangskanäle (9 + 3 beim DPM-1094). In jedem Kanal finden Sie eine Taste für -20dB-Absenkung, eine 3-kanalige Klangregelung, AUX-Send-Regler, Panorama- und Pegelregler. Im Folgenden gehen wir näher auf diese Bedienelemente ein 1. - Seite 9 Verzerrungen durch allzu „heiße“ Signale. 4. Die Klangregelung (EQ) r Ihr THE T.MIX DPM-1064/1094 bietet Ihnen in jedem Kanal eine 3-Band Klangregelung, mit der Sie die Höhen, Mitten und Tiefen getrennt regeln können. Bei den Höhen und Tiefen steht Ihnen eine Anhebung bzw. Ab- senkung von je 15 dB zur Verfügung, bei den Mitten sind es 12 dB.
-
Seite 10: In Der Master-Sektion
9. Der MUTE-Schalter mit LED o Jeder Kanal ist mit einem MUTE-Schalter ausgerüstet, mit dem sich die Signale dieses Kanals stumm schalten lassen. Die zugehörige LED leuchtet dann auf. Drücken Sie die Taste erneut, um die Signale wieder übertragen zu lassen. 10. - Seite 11 18. Kopfhörerausgang PHONES l An diesen Anschluss können Sie einen Stereo-Kopfhörer oder aktive Studio- monitore anschließen. VORSICHT! Das Musikhören mit Kopfhörern über einen längeren Zeitraum und mit hoher Lautstärke kann zu Gehörschäden führen. Zum eigenen Schutz empfehlen wir Ihnen, die Lautstärke nicht zu laut einzustellen. 19.
- Seite 12 30. Die GRAPHIC EQs 3! Ihr Mixer ist mit einem Stereo-Graphicequalizer für den Main-Mix und einem Mono-Graphicequalizer für den Monitor-Mix ausgerüstet. Beide EQs verfügen über je 7 Frequenzbandregler. Mit diesen Fadern kön- nen Sie die entsprechende Frequenz bei festgelegter Bandbreite um je 15 dB anheben oder absenken. Damit können Sie die Kontur des Klangs sehr effektiv formen. Steht der Regler in der Mittelposition, findet in diesem Frequenzband keine Beeinflussung statt.
-
Seite 13: In Der Dsp-Effektsektion
. . . in der DSP-Effektsektion Ihr THE T.MIX DPM-1064/1094 verfügt über eine leistungsstarke 24-bit Multieffekt-Sektion mit 100 Presets. Folgende Effekte sind verfügbar: ECHO FLANGER+VERB PLATE sowie Kombinationen daraus. 36. Der PEAK / MUTE-Schalter 3^ Mit diesem Schalter können Sie die Effekt-Sektion ein- bzw. ausschalten. Zur komfortableren Bedienung können Sie auch einen Fußschalter (nicht mitgeliefert) -
Seite 14: Auf Der Geräterückseite
Verkabelung und Inbetriebnahme Ok, wenn Sie bis hierher gekommen sind, werden Sie Ihren DPM-1064 oder DPM-1094 erfolgreich einsetzen können. Trotzdem raten wir Ihnen, den folgenden Abschnitt sorgfältig zu lesen, um auch wirklich das Beste aus Ihrem Equipment heraus zu holen. Wenn Sie dem Pegel der Eingangskanäle oder dem Signalrouting nicht genug Aufmerksamkeit schenken, führt dies zu ungewollten Verzerrungen, einem nicht optimalen Signal oder... - Seite 15 6. Ziehen Sie vorsichtig die Kanalfader auf, sodass die Kanäle mit gutem Headroom und im idealen Dynamikbereich arbeiten. 7. Abhängig von der aktuellen Anwendung bewegen Sie die Regler der Ein- und Ausgänge bitte langsam, um maximales Gain zu erreichen und Verzerrungen zu verhindern. 8.
- Seite 16 Lautsprecher Verbindungen Zum Anschluss passiver Lautsprecher an die Lautsprecherausgänge empfehlen wir die Verwendung der 4-Wege SPEAKON-Verbindung. Hier ein paar Tipps zur Verwendung des AMPLIFIER ASSIGN-Schalters Verwenden Sie entweder die Speakon- oder die Klinkenbuchsen Dies ist die meist verwendete Anwendung. Die eingebauten Endstufen versorgen die Haupt-Lautsprecher links und rechts.
-
Seite 17: Tipps Für Den Betrieb
Wenn Sie den Schalter AMPLIFIER ASSIGN 2& in die „BRIDGE“-Stellung bringen, wird die Leistung beider Endstufen zusammengefasst. So lässt sich ein einzelner Lautsprecher mit der doppelten Leistung betreiben. Oft wird diese Lösung dazu genutzt, um am Mixer einen Subwoofer zu betreiben. An den MAIN-Ausgang des Gerätes schließen Sie dann ein Paar aktive High/Mid-Lautsprecher (nicht mitgeliefert) an. -
Seite 18: Die Preset-Liste
Die Preset-Liste... -
Seite 19: Das Blockdiagramm
Das Blockdiagramm... -
Seite 20: Technische Daten
Technische Daten Unsere Produkte unterliegen einem Prozess der kontinuierlichen Weiterentwicklung. Daher bleiben Änderun- gen der technischen Eigenschaften ohne Weiteres vorbehalten. -
Seite 21: Entsorgen
Entsorgen Werfen Sie das Gerät am Ende seiner Nutzungsdauer keinesfalls in den normalen Hausmüll. Dieses Produkt unterliegt der europäischen Richtlinie 2002/96/EC. • Entsorgen Sie das Produkt über einen zugelassenen Entsorgungsbetrieb oder über Ihre kommuna- le Entsorgungseinrichtung. • Beachten Sie die aktuell geltenden Vorschriften. Setzen Sie sich im Zweifelsfall mit Ihrer Entsorgungsein- richtung in Verbindung. - Seite 24 Kontakt: Musikhaus Thomann Treppendorf 30 96138 Burgebrach Germany www.thomann.de...
