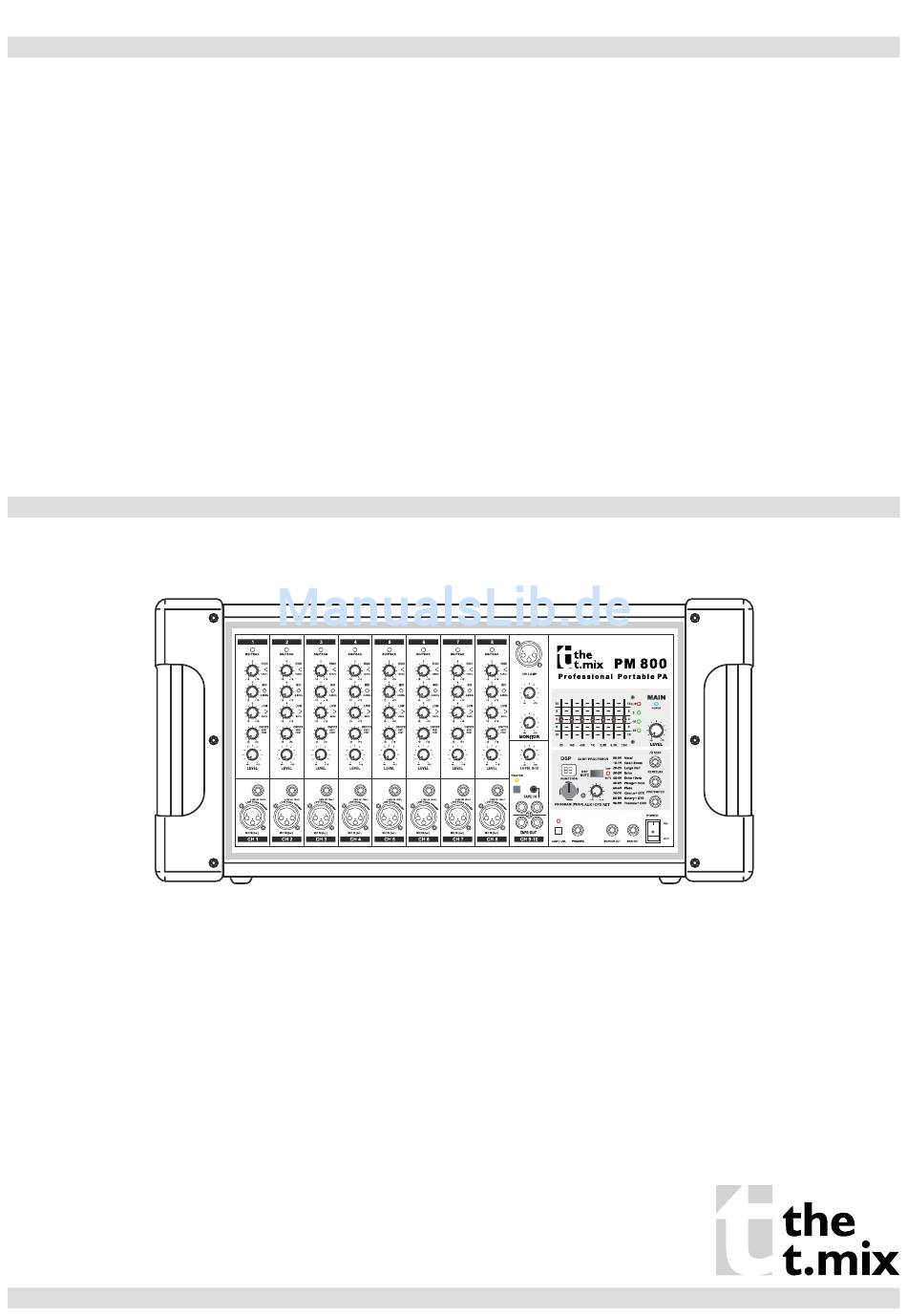

- Seite 1 PM-800 Bedienunganleitung POWER MIXER PHONES...
-
Seite 2: Wichtige Sicherheitshinweise
Wichtige Sicherheitshinweise Zu Ihrer eigenen Sicherheit sollten Sie dieses Kapitel zuerst ganz durchlesen! Gefahr durch elektrischen Schlag! • Schließen Sie das Gerät nur an eine ordnungsgemäß angeschlossene und geerdete Netzsteckdose mit ei- ner Netzspannung von 230V~/50 Hz an. • Betreiben Sie das Gerät nicht, wenn das Netzkabel oder der Netzstecker beschädigt ist. •... -
Seite 3: Leistungsmerkmale
Leistungsmerkmale 250W Ausgangsleistung an 4 Ohm 8 Line-Eingänge mit 6,3mm Klinken-Buchsen 8 symmetrische Mikrofon-Eingänge mit XLR-Buchsen 3-Band EQ in jedem Kanalzug Monitor- und Effekt-Send in jedem Kanal 7-Band Graphic-Summen-EQ Signal-/Peak-Anzeige in den Kanälen 1 - 8 Tape-Ausgang für Aufnahmezwecke Tape-Eingang mit Pegelkontrolle 1 AUX-Eingang mit 3,5 mm Ø... -
Seite 4: Die Frontplatte

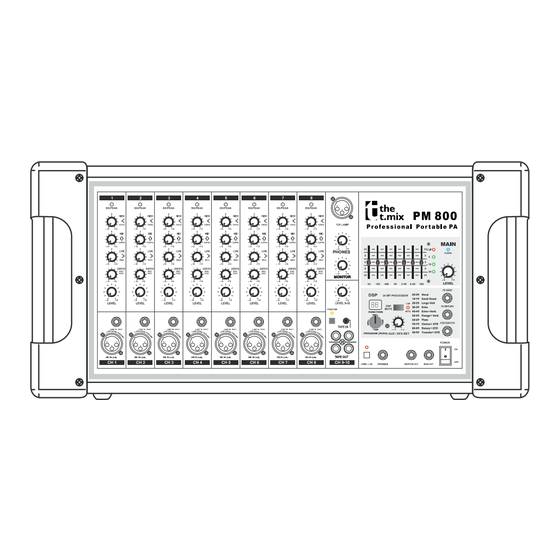

Die Frontplatte Signal-/Peak-Anzeige q Diese LED-Anzeige leuchtet grün auf, wenn ein Signal am Line-/Mikrofon-Eingang anliegt. Nähert sich die Signalstärke dem Clip-Pegel, wechselt die Farbe dieser LED auf rot. Mono-Eingangskanäle w An die XLR-Mikrofoneingänge der Kanäle 1 bis 8 können Sie symmetrische Signale von Mikrofonen mit niedriger Impedanz oder andere Signale mit geringem Pegel anschließen. - Seite 5 Mit diesem Regler können Sie die Gesamtlautstärke des PM-800 von - bis +10 dB einstellen. Die 24 bit Digitaleffekt-Sektion Ihr PM-800 ist mit einer Digitaleffekt-Sektion und speziellen 100 Presets ausgestattet. Später in dieser Anlei- tung erfahren Sie mehr darüber. Die DSP-Anzeige 2) Hier zeigt das Gerät die Nummer des aktuellen Presets an.
- Seite 6 re Steuerung dieser Funktion können Sie auch einen Fußschalter (nicht mitgeliefert) an die Buchse „FOOT SWITCH“ anschließen. Die CLIP/MUTE-Anzeige 2# Diese Anzeige leuchtet auf, wenn das Eingangssignal zu stark ist. Auch wenn die digitale Effekt-Sektion stumm geschaltet ist, leuchtet diese Anzeige. Der AUX/DFX RET-Regler 2$ Mit diesem Regler stellen Sie die Lautstärke des bearbeiteten Effekt-Returnsignals und damit die des Effektan- teils ein.
-
Seite 7: Tipps Für Den Betrieb
Tipps für den Betrieb 1. Sie sollten die Lautsprecher immer so aufstellen, dass deren Schallsignale ungehindert das Publikum er- reichen können. Oft ist es dafür hilfreich, die Lautsprecher auf Ständern zu positionieren. Abstrahlung und Reichweite werden so maximiert. 2. Beim Aufstellen oder Aufhängen von Lautsprecherboxen sollten Sie professionellen Rat bzw. Service in Anspruch nehmen. - Seite 8 Kleine Kabelkunde Sie können sowohl einen Klinkenstecker als auch einen XLR-Stecker symmetrisch oder unsymmetrisch be- schalten. Im Folgenden erhalten Sie eine Übersicht über die möglichen Möglichkeiten. Zum Herstellen der nötigen Verbindungen stellt das Gerät Klinken- und XLR-Anschlüsse bereit, über die die meisten professionellen Audiogeräte angeschlossen werden können.
-
Seite 9: Die Preset-Liste
Die Preset-Liste... - Seite 10 Block-Diagramm...
-
Seite 11: Technische Daten
Technische Daten Unsere Produkte unterliegen einem Prozess der kontinuierlichen Weiterentwicklung. Daher bleiben Änderun- gen der technischen Eigenschaften ohne Weiteres vorbehalten. Entsorgen Werfen Sie das Gerät am Ende seiner Nutzungsdauer keinesfalls in den normalen Hausmüll. Dieses Produkt unterliegt der europäischen Richtlinie 2002/96/EC. •... - Seite 12 Kontakt: Musikhaus Thomann Treppendorf 30 96138 Burgebrach Germany www.thomann.de...
