Welger RV 641 Betriebsanleitung
Inhaltszusammenfassung für Welger RV 641

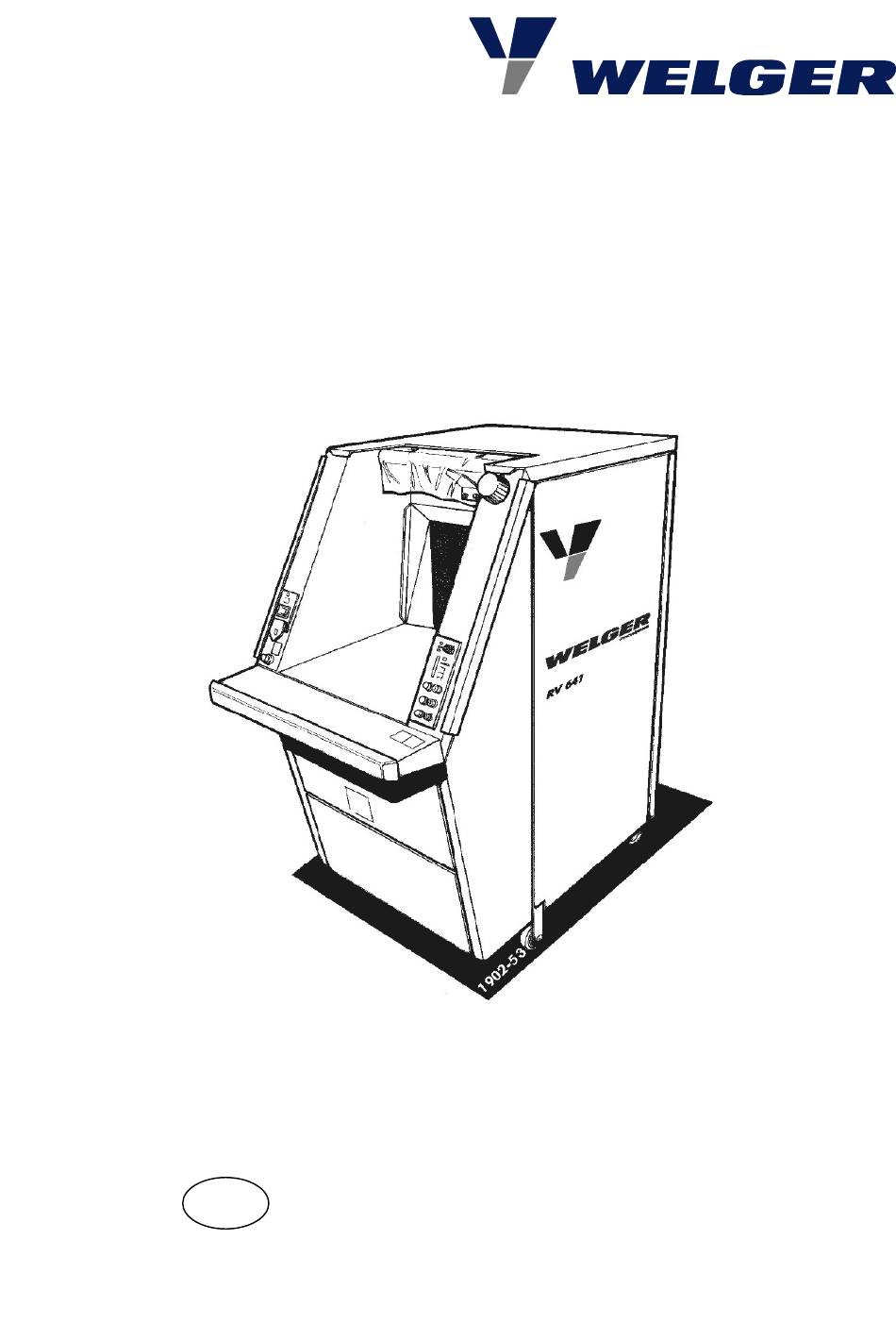

- Seite 1 RV 641 RV 641 RV 641 RV 641 RV 642 RV 642 RV 642 RV 642 BETRIEBSANLEITUNG Ab: 2011 1902.99.01.04 11.00...
-
Seite 4: Inhaltsverzeichnis
2016 by Welger Recycling Engineering GmbH, Braunschweig. Made in Germany. Betriebsanleitung Nr. 1902.99.01.04 Welger Recycling Engineering GmbH Hersteller: Grotrian-Steinweg-Straße 12 • D-38112 Braunschweig Telefon: +49 (0) 531 28904-710 • Telefax: +49 (0) 531 28904-700 • E-Mail: wre@welger.com... -
Seite 6: Übergabeerklärung
Verständnis erläutert. Die korrekte Funktion und Handhabung aller Sicherheitseinrichtungen wurde mir vorgeführt....................Datum Unterschrift des Kunden Firmenstempel des Kunden (5) Die Maschine wurde gemäß Herstellerrichtlinien dem Kunden übergeben....................Datum Unterschrift des KD-Fachmannes Firmenstempel des Welger-Service / Vertriebspartners... -
Seite 7: Funktion
Bei Folienumhüllung [4] wird die Folie über dem Aufgabetisch zum Hauptband [2] geführt und von dort mit eingezogen. Das Pressgut wird umhüllt. Beim RV 641 / RV 642-Handbetrieb wird das Abtrennen der Folie durch Betätigen der Drucktaste [8] ausgelöst. -
Seite 8: Sicherheitshinweise
Warnbildzeichen gekennzeichnet. Da es sich in den meisten Fällen um textlose Hinweise handelt, wird die genaue Bedeutung im Folgenden beschrieben. Die Warnbildzeichen sind stets in erkennbarem Zustand zu halten. Sollten an Ihrer Welger-Presse Warnbildzeichen fehlen oder beschädigt sein, sind diese zu ersetzen (siehe auch Ersatzteilliste, Kapitel J). - Seite 9 Nicht in die laufende Maschine greifen ! Ersatzteil-Nr.: 0389.31.00.00 Sonstige Bildzeichen Bedeutung / Ersatzteil-Nr. Die Ösen, die mit diesem Zeichen markiert sind dienen ausschließlich zum Verzurren. Die Maschine darf niemals an diesen Ösen angehoben werden. Ersatzteil-Nr.: 0389.65.00.00 WELGER RV 641 • RV 642...
-
Seite 10: Allgemeines
(Lastaufnahmepunkte usw.). Geeignete Hubwerke für fachgerechtes Heben verwenden! • Darauf achten, dass die zum Transport entfernten Teile vor Inbetriebnahme wieder sorgfältig montiert und befestigt wurden. An der Maschine/Anlage befestigte Transporthilfsmittel sind vor der Inbetriebnahme zu entfernen. WELGER RV 641 • RV 642... -
Seite 11: Organisatorische Maßnahmen
• Beachten Sie, dass die Ausführung jeder Wartungsarbeit eine geeignete Werkstatteinrichtung erfordert. • Informieren Sie das Personal über den Ort und die Handhabung von Feuerlöschern! • Überwachen Sie die Vorschriften für Feueralarm und Feuerbekämpfung! WELGER RV 641 • RV 642... -
Seite 12: Auswahl Von Personal, Qualifikation Und Grundpflichten
• Bevor Sie die Maschine/Anlage in Betrieb nehmen, vergewissern Sie sich, dass keine Personen durch das Anfahren der Maschine/Anlage gefährdet sind! • Absaugvorrichtungen und Belüftungseinrichtungen, die mit der Maschine laufen, dürfen nicht ausgeschaltet oder entfernt werden! WELGER RV 641 • RV 642... - Seite 13 Sofern Sicherheitseinrichtungen zur Montage, Wartung und Reparatur entfernt werden mußten, sind • diese unverzüglich nach Beendigung der Wartungs- und Reparaturarbeiten wieder anzubauen und zu überprüfen. Sorgen Sie für die sicherheits- und umweltgerechte Entsorgung von Gebrauchs- und Hilfsmitteln und • Austauschteilen! WELGER RV 641 • RV 642...
-
Seite 14: Besondere Risiken
Schweißen und Schleifen an der Maschine/Anlage dürfen nur mit ausdrücklicher Genehmigung • ausgeführt werden. Feuer- oder Explosionsgefahr! Reinigen Sie die Maschine/Anlage und die Umgebung von Staub und entfernen Sie entzündliches • Material Schweißen Schleifen. Stellen ausreichende Belüftung sicher (Explosionsgefahr)! WELGER RV 641 • RV 642... -
Seite 15: Bestimmungsgemäße Verwendung
Maschine/Anlage, muss der Verwender eigenverantwortlich prüfen, ob die Installation Störungen der Steuerelektronik oder anderer Komponenten verursacht. Es ist vor allem darauf zu achten, dass die nachträglich installierten elektrischen und elektronischen Bauteile der EMV-Richtlinie 89/336/EWG in der jeweils geltenden Fassung entsprechen und das CE-Kennzeichen tragen. WELGER RV 641 • RV 642... -
Seite 16: Technische Daten
• Optisches und akustisches Signal zum Einleiten des Bindevorganges Schmiermittel Kettentrieb Sägekettenöl z. B. Optimol Art. Nr. 328 oder Antol Sägekettenmedium: Teile-Nr. 1702.82.02.10 Getriebemotor ABM 0,32 l Getriebeöl S 420 Getriebemotor SEW 0,6 l Getriebeöl CLP ISO VG 220 WELGER RV 641 • RV 642... -
Seite 17: Erstinbetriebnahme
4.2. Aufstellung am Einsatzort Der Rollverdichter RV 641 / RV 642 wird in einer Schutzverpackung angeliefert. Für den Transport zum Aufstellungsort kann ein Gabelstapler oder Handhubwagen verwendet werden. Am Aufstellungsort Verpackung und Transportsicherung (Holzpalette unter dem Grundrahmen und gelb lackiertes U-Profil über der oberen Abdeckung) entfernen. -
Seite 18: Inbetriebnahme
Unterhalb und seitlich des Aufgabetisches sind rot lackierte Not- Aus-Schaltleisten [3], (Bild 5) angebracht. Durch Betätigen der Not-Aus-Schaltleisten ist jederzeit ein sofortiges Abschalten der Ballenpresse möglich. Vor Wiederinbetriebnahme Not-Aus-Schaltleisten in Betriebs- stellung ziehen, anschließend Starttaste betätigen. Bild 5 WELGER RV 641 • RV 642... - Seite 19 Starten des Antriebs Drucktaste Anhalten des Antriebs Drucktaste Schließen der Klappe Drucktaste Öffnen der Klappe Drucktaste Maschine in Betrieb Leuchte, weiß Anzeige Füllzustand Leuchtskala Reversierbarkeit Drucktaste Auswahl Hand-, Automatikbetrieb Stellungswähler Vorwählen des Ballendurchmessers Stellungswähler Bild 7 WELGER RV 641 • RV 642...
-
Seite 20: Umhüll- Und Bindematerial Einlegen
über die Umlenkrollen [13] und [14] legen und ca. 30 cm nach vorn über die Umlenkrolle [14] hinausragen lassen. Nach dem Schließen der beiden Gehäusedeckel [10] und • [11] ist die Maschine wieder betriebsbereit. WELGER RV 641 • RV 642... -
Seite 21: Bindegarn* Einfädeln
Feder [8] gelegt. Abschließend den Faden durch die Öse [9] ziehen und ca. • 30 cm herabhängen lassen. Nach dem Schließen der beiden Gehäusedeckel [1] und [2] • ist die Maschine wieder betriebsbereit. Bild 9 WELGER RV 641 • RV 642... -
Seite 22: Pressbetrieb
• Achtung! Um unnötigen Verschleiß zu vermeiden, schaltet • der RV 641 / RV 642 automatisch nach ca. 5 Minuten ab. Zur Fortsetzung der Arbeit ist lediglich die Starttaste [1], (Bild 11) erneut zu betätigen. Durch Betätigen der Not-Aus-Schaltleisten [3], (Bild 12) oder durch Drücken der Stoptaste [2], (Bild 11) ist jederzeit ein... -
Seite 23: Ballendurchmesser Vorwählen
Bild 12 Beim Rollverdichter RV 642 kann der Ballendurchmesser in 3 Stufen über den Drehknopf [9], (Bild 13) vorgewählt werden. 6.3. Pressmaterial aufgeben Der Rollverdichter RV 641 / RV 642 ist zum Verdichten von Kartonagen und Folien geeignet. Hinweis! Damit... -
Seite 24: Umhüllen Des Ballens Mit Folie
Summer schaltet sich aus. Bei laufendem Motor den Folienanfang in die Mitte des Einzugsbereiches werfen. Umhüllfolie wird automatisch getrennt. • Ballenauswurf öffnet sich und der Ballen rollt heraus. Der Ballenauswurf schließt sich. Bild 15 WELGER RV 641 • RV 642... -
Seite 25: Umwickeln Des Ballens Mit Garn Nur Rv 641
RV 641 Ballen begonnen wird, muss durch Linksdrehung des Drehschalters [3], (Bild 17) die Ballenauswurföffnung wieder geschlossen werden. Niemals in die laufende Maschine greifen! Bei Störungen Motorschutzschalter ausschalten und Netzstecker ziehen. 1902-88 Bild 17 WELGER RV 641 • RV 642... -
Seite 26: Überlastsicherungen
Drehschalter [4], (Bild 19) geöffnet werden. Der Ballen wird in diesem Fall ungebunden ausgeworfen. Pressgut sorgfältig aus der Maschine entfernen. Das Material kann jetzt im aufgelockerten Zustand erneut • dem Gerät zugeführt werden. 1902-97 Bild 19 WELGER RV 641 • RV 642... -
Seite 27: Betriebsstörungen
Geräterückseite) Speicherprogrammierte Steuerung Motor erneut durch Starttaste [3] (SPS) bei RV 642 oder (Bild 19) einschalten. Motor schaltet öfters Zeitrelais bei RV 641 schaltet ab selbsttätig ab Motor wird heiß Rückwand demontieren; Ansaug- gitter des Motors reinigen, sicher- stellen, dass Lüfterflügel funktions- fähig sind. -
Seite 28: Wartung Und Einstellarbeiten
Verschleiß des Bandes zu vermeiden, Einstellung regelmäßig nachprüfen und ggf. korrigieren: Ballenauswurfklappe öffnen • Obere Abdeckung aufklappen • Vor allen Wartungs- und Reparaturarbeiten Gerät mit Hauptschalter abschalten und Netzstecker ziehen. Bei Störungen niemals in die laufende Maschine greifen! Bild 22 WELGER RV 641 • RV 642... -
Seite 29: Einstellen Des Langen Transportbandes An Der Oberen Umlenkwalze
Sechskantschraube [1] lösen, Exzenter [2] etwas verdrehen • und Schraube [1] wieder festziehen (Bild 25). Verkleidungsbleche montieren. • Motor einschalten und den Lauf des Transportbandes • beobachten. Gegebenenfalls Einstellvorgang wiederholen bzw. Exzenter [2] in entgegengesetzte Richtung drehen. Bild 25 WELGER RV 641 • RV 642... -
Seite 30: Einstellen Des Kurzen Transportbandes
Wenn das Transportband gegen die Seitenwand des • Schwenkkorbes läuft: Abstreifer [7], Sechskantschraube [8] lösen, Exzenter [9] etwas verdrehen und Sechskant- schraube [8] und Abstreifer [7] wieder festziehen (Bild 27). Verkleidungsbleche montieren. • Bild 27 WELGER RV 641 • RV 642... -
Seite 31: Einstellen Des Vorgeleges
28) außer Eingriff. Das kurze Transportband steht still. Die Einstellung des Getriebes ist richtig, wenn die Zahnräder bei geschlossener Auswurfklappe sauber ineinander kämmen. Eine Justierung kann ggf. durch das Spannschloss [2], (Bild 28) vorgenommen werden. Bild 28 WELGER RV 641 • RV 642... -
Seite 32: Eg-Konformitätserklärung
WELGER RV 641 • RV 642...
