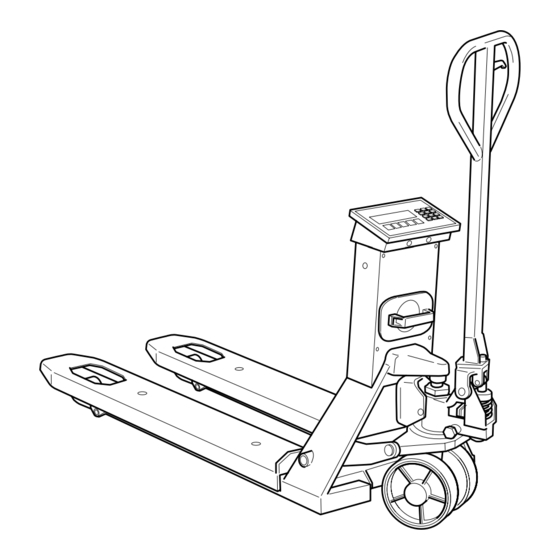

- Seite 1 Hubwagen mit integrierter Waage DEUTSCH BETRIEBS - MONTAGE UND WARTUNGSANLEITUNG - v4 www.diniargeo.com...
-
Seite 3: Inhaltsverzeichnis
Inhalt Inhalt Inhalt KENNDATEN Kenndaten des Herstellers Kenndaten der Maschine Identifikationsschild EU-Konformitätserklärung Maßgebliche Richtlinien EINLEITENDE INFORMATIONEN Zielgruppe Bereitstellung und Aufbewahrung Aktualisierungen Sprache Bedienpersonal In dieser Anleitung verwendete Symbole Persönliche Schutzausrüstung Garantie SICHERHEIT Geräuschentwicklung Vibrationen Restrisiken An der Maschine angebrachte Sicherheitspiktogramme BESCHREIBUNG Sachgemäße (korrekte) Verwendung Vernünftigerweise vorhersehbare Fehlanwendung... - Seite 4 Inhalt Wiederaufladbare Batterie Optionale Komponenten VERPACKUNG UND HANDLING Wichtige Hinweise zu Verpackung und Handling Verpackung Handling des Packstücks Entfernen der Verpackung Entsorgung der Verpackung MONTAGE Montagehinweise Montagevorgang Einstellung der Absenkung BEDIENELEMENTE Bedienelemente an der Deichsel Display Tastaturtypen VERWENDUNG Allgemeine Hinweise für den bestimmungsgemäßen Gebrauch Zustand des Hubwagens Kontrollen vor der Verwendung Einschalten des Displays...
- Seite 5 Inhalt Einstellung der Displayhelligkeit Automatische Wägung der Tara Löschen der Tara Einen bekannten Wert als Tara einstellen (PT) Drucken Messtechnische Informationen ZUSÄTZLICHE FUNKTIONEN FÜR MODELLE MIT NUMERISCHER TA- STATUR Archiv für 30 Taren Automatisches Löschen der Tara ID-Nummern Datum und Uhrzeit Drucken (und erneuter Ausdruck des letzten Belegs) Messtechnische Informationen ERWEITERTE FUNKTIONEN DER WAAGE...
- Seite 6 Inhalt Auffüllen des Hydraulikbehälters bei Pumpenmodellen mit Deckel Auffüllen des Hydraulikbehälters mit Spritze bei Modellen mit Monoblockpumpe Außerordentliche Wartung MÖGLICHE STÖRUNGEN UND ABHILFEN Fehlermeldungen USER_MAN_DEU_TPW_v4...
-
Seite 7: Einführung
Einführung Sehr geehrter Kunde, vielen Dank, dass Sie sich für ein Produkt von DINI ARGEO entschieden haben. Der von Ihnen erworbene Wiege-Handhubwagen ist ideal für das Handhaben und Wiegen von Paletten oder Standardbehältern direkt dort, wo dies erforderlich ist, was Ihnen Zeit und Kosten erspart. -
Seite 8: Kenndaten
Auf den Schild sind die Kenndaten der Maschine angegeben, die gegebenenfalls dem Kundendienst mitzuteilen sind. Mod. TPWLKP-5 UK 2945 0100574294 6V DC Dini Argeo - v. Fisica, 20 - 41042 Fiorano (MO) Italy B1W1 B1W2 B1W3 500 kg 1000 kg 2000 kg... -
Seite 9: Eu-Konformitätserklärung
Kenndaten EU-Konformitätserklärung Die EU-Konformitätserklärung ist auf der Website verfügbar: www.diniargeo.com DICHIARAZIONE DI CONFORMITA’ DECLARATION OF CONFORMITY KONFORMITÄTSERKLÄRUNG DÉCLARATION DE CONFORMITÉ DECLARACIÓN DE CONFORMIDAD Fabbricante: DINI ARGEO srl Manufacturer: Via della Fisica,20 Hersteller: Fiorano Modenese (MO) Italy Fabricant: Fabricante: Modello: Model:... -
Seite 10: Maßgebliche Richtlinien
Kenndaten Maßgebliche Richtlinien Die von DINI ARGEO gelieferte Maschine gehört nicht zu einer der in Anhang IV der Maschinenrichtlinie aufgeführten Kategorien von Maschinen. Zur Bescheinigung der Konformität der Maschine mit den Bestimmungen dieser Richtlinie wendet DINI ARGEO daher das in Anhang VIII aufgeführte Konformitätsbewertungsverfahren mit interner Kontrolle bei der Herstellung der Maschine an. -
Seite 11: Einleitende Informationen
Muss sie die Maschine bis zur Verschrottung begleiten (auch im Falle von Standortänderungen, Verkauf, Vermietung usw.). DINI ARGEO lehnt jede Haftung für die unsachgemäße Verwendung der Maschine und/oder für Schäden ab, die durch Tätigkeiten entstehen, die nicht in den technischen Unterlagen vorgesehen sind. -
Seite 12: Sprache
Einleitende Informationen Sprache Die Originalanleitung wurde in italienischer Sprache verfasst. Eventuelle Übersetzungen in weitere Sprachen müssen unter Verwendung der Originalanleitung vorgenommen werden. Der Hersteller übernimmt die Verantwortung für die in der Originalanleitung enthaltenen Informationen. Da die Übersetzungen in andere Sprachen nur bedingt überprüft werden können, ist bei eventuellen Widersprüchlichkeiten der Originaltext zu beachten oder der Kundendienst zu kontaktieren. -
Seite 13: Persönliche Schutzausrüstung
Einleitende Informationen Persönliche Schutzausrüstung Bei Tätigkeiten in der Nähe der Maschine sowohl für Montagetätigkeiten als auch für Wartung bzw. Einstellung müssen die allgemeinen Unfallverhütungsvorschriften strikt eingehalten werden. Daher ist es wichtig, die für die jeweilige Tätigkeit erforderliche persönliche Schutzausrüstung (PSA) zu verwenden. Nachfolgend ist die vollständige Liste der persönlichen Schutzausrüstung (PSA) aufgeführt, die für die verschiedenen Tätigkeiten erforderlich sein können: Symbol... -
Seite 14: Garantie
Die Maschine muss innerhalb der im Kaufvertrag und in den technischen Unterlagen angegebenen Grenzen verwendet werden. • Die Wartung muss unter Beachtung der in der Anleitung angegebenen Zeiträume und Vorgehensweisen, unter Verwendung von Original-Ersatzteilen von DINI ARGEO und ausschließlich durch qualifiziertes Personal durchgeführt werden. Die Garantie verfällt in folgenden Fällen: •... -
Seite 15: Sicherheit
Sicherheit SICHERHEIT Geräuschentwicklung Die Geräuschmessungen wurden gemäß den Anforderungen der Normen UNI EN 11200 und UNI EN ISO 3746 durchgeführt. Während der Betriebszyklen liegt die Lärmexposition des Personals unter 70 dB, unter der Voraussetzung eines einwandfreien Funktions- und Wartungszustands auf einem glatten Industrieboden. Es liegt in der Verantwortung des Verwenders, die daraus folgenden vorbeugenden und schützenden Maßnahmen anzuwenden, die von den Rechtsvorschriften des Landes, in dem die Maschine montiert und verwendet wird, vorgeschrieben sind. -
Seite 16: An Der Maschine Angebrachte Sicherheitspiktogramme
Die Position kann der untenstehenden Abbildung entnommen werden. Pos. Piktogramm Beschreibung Mod. TPWLKP-5 UK 2945 0100574294 6V DC Dini Argeo - v. Fisica, 20 - 41042 Fiorano (MO) Italy CE-IDENTIFIKATIONSSCHILD B1W1 B1W2 B1W3 500 kg 1000 kg 2000 kg 4 kg... -
Seite 17: Beschreibung
Beschreibung BESCHREIBUNG Sachgemäße (korrekte) Verwendung Die betreffende Maschine ist für den industriellen Einsatz bestimmt, um: • auf Europaletten platzierte Gegenstände zu wiegen und zu bewegen. Maximal zulässige Tragfähigkeit auf Europalette: MODELL TRAGFÄHIGKEIT TPWNAA 2000 kg TPWNBT 2000 kg TPWP 2500 kg TPWLK 2000 kg TPWA... -
Seite 18: Pflichten Und Verbote
Abstürzen und/oder die Gefahr der Beschädigung der Maschine). • Die Maschine außerhalb der zulässigen Umgebungsbedingungen betreiben (siehe Abschnitt „Zulässige Umgebungsbedingungen“). ACHTUNG! DINI ARGEO haftet nicht für Sach- oder Personenschäden, wenn festgestellt wird, dass die Maschine in einer unzulässigen Umgebung verwendet wurde. USER_MAN_DEU_TPW_v4... -
Seite 19: Technische Daten
Beschreibung Technische Daten TPWNAA Material LACKIERTER STAHL Abmessungen der Gabeln 1150 x 550 x 87 mm * Gewicht 110 kg Räder LENKRÄDER UND DOPPELTE LASTROLLEN AUS POLYURETHAN * 2000 kg Maximale Tragfähigkeit Schutzart IP Stromversorgung BATTERIE, 4 MIGNONZELLEN „AA“ Drucker Tastatur 5 TASTEN Laufzeit... - Seite 20 Beschreibung TPWA Material LACKIERTER STAHL Abmessungen der Gabeln 1150 x 550 x 85 mm * Gewicht 125 kg LENKRÄDER UND DOPPELTE LASTROLLEN AUS POLYURETHAN * Räder Maximale Tragfähigkeit 2000 kg Schutzart IP Stromversorgung BATTERIE, HERAUSNEHMBAR Drucker SERIENMÄSSIG Tastatur 17 TASTEN Laufzeit 80 h * Auf spezifischen Wunsch des Kunden sind andere Abmessungen und Materialien möglich.
- Seite 21 Beschreibung TPWLKW Material LACKIERTER STAHL Abmessungen der Gabeln 1240 x 680 x 85 mm * Gewicht 134 kg LENKRÄDER UND DOPPELTE LASTROLLEN AUS POLYURETHAN * Räder Maximale Tragfähigkeit 2000 kg Schutzart IP 65 (NUR AUSFÜHRUNGEN OHNE DRUCKER) Stromversorgung BATTERIE, HERAUSNEHMBAR Drucker OPTIONAL Tastatur...
-
Seite 22: Zulässige Umgebungsbedingungen
Beschreibung Zulässige Umgebungsbedingungen Die Maschine ist in einem Raum zu verwenden, der vor Witterungseinflüssen wie Regen (außer Ausführungen mit entsprechender IP-Schutzart), Hagel, Schnee, Nebel, Schwebestaub und brennbarem Staub geschützt ist, nicht als explosionsgefährdet klassifiziert ist und keine Salzlösungen, aggressiven Stoffe wie Säuren oder korrosive Dämpfe und übermäßige Wärmequellen enthält. -
Seite 23: Wesentliche Bauteile
Beschreibung Wesentliche Bauteile Die Maschine besteht aus folgenden wesentlichen Bestandteilen: Pos. Komponente LASTGABEL WÄGEZELLEN LENKRÄDER DOPPELTE LASTROLLEN DEICHSEL MIT MULTIFUNKTIONSHEBEL MULTIFUNKTIONS-GEWICHTSANZEIGE, FESTSTEHEND ODER SCHWENKBAR WIEDERAUFLADBARE BATTERIE INTEGRIERTER DRUCKER von 80 oder 85 mm bis 180 oder 200 mm USER_MAN_DEU_TPW_v4... -
Seite 24: Wiederaufladbare Batterie
Beschreibung Wiederaufladbare Batterie Je nach erworbener Ausführung kann der Hubwagen mit Folgendem ausgestattet sein: • Batterieschubfach (Typ AA) (A). • Interne wiederaufladbare Batterie (B). • Herausnehmbare wiederaufladbare Batterie (C). Die Batterielaufzeit hängt vom Modell ab und beträgt 10 bis 80 h. AUFLADBARE PILE BATTERIEN... -
Seite 25: Optionale Komponenten
Beschreibung Optionale Komponenten Die Maschine kann mit folgenden optionalen Komponenten ausgestattet werden: Komponente Beschreibung und Abbildung DREHBARE SÄULE Gewährleistet maximalen Ablesekomfort des Displays. 160° 160° (je nach Modell serienmäßig) USB-ANSCHLUSS Ermöglicht die Speicherung aller durchgeführten Wägungen auf einem USB-Stick. (je nach Modell) ANTENNE Fest eingebaute Antenne für die kabellose Datenübertragung. - Seite 26 Beschreibung BREMSE Feststellbremse mit Pedal an den Lenkrädern INTEGRIERTER Ermöglicht das Ausdrucken von Belegen oder Etiketten mit anpassbarer Gestaltung. THERMODRUCKER USER_MAN_DEU_TPW_v4...
-
Seite 27: Verpackung Und Handling
VERPACKUNG UND HANDLING Wichtige Hinweise zu Verpackung und Handling ACHTUNG! DINI ARGEO haftet nicht für Sach- und Personenschäden durch Unfälle aufgrund der Nichtbeachtung der in diesem Handbuch enthaltenen Anweisungen. ACHTUNG! Hebezeuge mit einer für das anzuhebende Gewicht angemessenen Tragkraft verwenden. -
Seite 28: Verpackung
Verpackung und Handling Verpackung Der Hubwagen ist für den Transport zerlegt und wird auf einer Palette in einem umreiften Karton geliefert. Die Modelle TPWLKI und TPWLKW werden hingegen vollständig montiert transportiert und sind mit Umreifungsbändern an einer Palette befestigt. Bei Erhalt der verpackten Maschine muss der Kunde unbedingt prüfen, ob durch den Vorgang oder durch das damit beauftragte Personal Transportschäden entstanden sind. -
Seite 29: Entfernen Der Verpackung
Verpackung und Handling Entfernen der Verpackung Zum Entfernen der Verpackung gemäß folgender Beschreibung verfahren: Das Packstück mit der Maschine am vorgesehenen Ort abstellen. 2. Die Teile der Maschine aus der Verpackung entnehmen und auf einer ebenen Fläche ablegen. 3. Die Montage ausführen (siehe dazu Kapitel „MONTAGE“). ACHTUNG! Die Modelle TPWLKI und TPWLKW werden hingegen vollständig montiert transportiert und sind mit Umreifungsbändern an einer Palette befestigt. -
Seite 30: Montage
Montage MONTAGE Montagehinweise ACHTUNG! DINI ARGEO haftet nicht für Sach- und Personenschäden durch Unfälle aufgrund der Nichtbeachtung der in diesem Handbuch enthaltenen Anweisungen. WICHTIG! Die Montagetätigkeiten dürfen nur von Fachpersonal durchgeführt werden, das über die erforderlichen Fähigkeiten zur Durchführung dieser Tätigkeiten verfügt. -
Seite 31: Montagevorgang
Montage Montagevorgang Die Maschine ist bei der Lieferung in 3 Teile zerlegt: • Deichsel • Säule • Wagen Zur Montage der Einzelteile folgende Beschreibung beachten: A. Die Säule auf der Basis des Wagens platzieren und mit den 4 mitgelieferten Schrauben befestigen. USER_MAN_DEU_TPW_v4... - Seite 32 Montage B. Anschließend die Deichsel montieren, die je nach Modell des erworbenen Hubwagens in zwei verschiedenen Ausführungen vorliegt: „Version 1“ oder „Version 2“. VERSION 1 B.1. Sicherstellen, dass sich der Handhebel für den Hubvorgang in der unteren Stellung befindet. B.2. Die Deichsel senkrecht über dem Hubwagen platzieren, wobei die Kette in die entsprechende Bohrung eintreten muss.
- Seite 33 Montage VERSION 2 B.5. Die Deichsel senkrecht über dem Hubwagen platzieren, wobei die Kette in die entsprechende Bohrung eintreten muss. Nun den Bolzen in die seitliche Bohrung stecken. B.6. Die Sicherungsstifte zum Fixieren des Bolzens einstecken. B.7. Die Kette an dem entsprechenden Fixierhebel einhängen. B.8.
- Seite 34 Montage C. Nun die Batterie in das Batteriefach einsetzen. Der Anschluss der Batterie an die Maschine kann auf zwei Arten erfolgen: • mit einem Verbindungskabel (C.1) • durch eine Steckverbindung (C.2) Im Falle des Batterieanschlusses mittels Verbindungskabel ist die Batterie nach Anschluss des Kabels in das Batteriefach einzusetzen.
-
Seite 35: Einstellung Der Absenkung
Montage Einstellung der Absenkung Die Maschine ist bereits für den korrekten Betrieb eingestellt. Falls dennoch eine Regulierung der Absenkfunktion erforderlich sein sollte, bitte gemäß der folgenden Anweisungen verfahren: A. Die Lastgabeln auf die maximale Höhe anheben. B. Den Handhebel für die Hubsteuerung in Position 1 (Mittelstellung) bringen. C. -
Seite 36: Bedienelemente
Bedienelemente BEDIENELEMENTE Bedienelemente an der Deichsel Mithilfe der Deichsel kann die Ladung vor- und rückwärts bewegt sowie auf die Lenkräder eingewirkt werden. Die Deichsel kann in folgenden Zuständen verwendet werden: Zustand Abbildung Betriebsart TRANSPORT Die Deichsel lässt sich frei bewegen, damit die Transportbewegungen ausgeführt werden können. -
Seite 37: Display
Bedienelemente Display Pos. Symbol Beschreibung Zeigt an, dass die Waage leer und auf Null gestellt ist (brutto). Zeigt an, dass das Gewicht instabil ist. Zeigt die Uhrzeit auf dem Display an. Das Nettogewicht wird angezeigt. Anmerkung: Der Speicher enthält eine Tara. 5 / 6 Das Bruttogewicht wird angezeigt. -
Seite 38: Tastaturtypen
Bedienelemente Tastaturtypen TASTATUR FÜR ANZEIGEGERÄT DFWLKI TASTATUR FÜR ANZEIGEGERÄT DFWK06 TASTATUR FÜR ANZEIGEGERÄT 3590EGTXP TASTATUR FÜR ANZEIGEGERÄT DFWL-1 Taste Beschreibung • Setzt den auf der Waage angezeigten Gewichtswert auf Null. • Nach längerem Drücken (2 Sek.) kann die Displayhelligkeit eingestellt werden. •... - Seite 39 Bedienelemente Führt die Funktion aus (gefolgt vom Druck einer Nummer). Leuchtet, wenn die Batterie des Geräts geladen wird (bei batteriebetriebenen Geräten). Ermöglicht das schnelle Eingeben eines Zahlenwerts. ACHTUNG! Für weiterführende Informationen und erweiterte Funktionen der Tasten und Betriebsarten siehe Kapitel „GRUNDFUNKTIONEN DER WAAGE“...
-
Seite 40: Verwendung
Verwendung VERWENDUNG Allgemeine Hinweise für den bestimmungsgemäßen Gebrauch VORSICHT! Bei der Handhabung der Deichsel vorsichtig sein, da sie mit einem Rückstellsystem für die senkrechte Stellung ausgestattet ist. USER_MAN_DEU_TPW_v4... - Seite 41 Verwendung NUR IM STILLSTAND ANHEBEN* WICHTIG! Die Deichsel des Hubwagens hat die doppelte Funktion zum Ziehen und Lenken sowie zum hydraulischen Anheben. Anmerkung: Die Gabeln des Hubwagens NUR im Stillstand heben oder senken. USER_MAN_DEU_TPW_v4...
-
Seite 42: Zustand Des Hubwagens
Verwendung Zustand des Hubwagens Zustand Beschreibung Der Hubwagen ist eingeschaltet, beladen und die Gabeln befinden sich in vom Boden angehobener Stellung. Der Hubwagen ist eingeschaltet, unbeladen und die Gabeln befinden sich in abgesenkter Stellung. In diesem Zusammenhang ist es irrelevant, ob der Hubwagen beladen oder unbeladen ist. -
Seite 43: Kontrollen Vor Der Verwendung
Verwendung Kontrollen vor der Verwendung Vor der Verwendung des Hubwagens sicherstellen, dass: • Die Gabeln keine nennenswerten Beschädigungen aufweisen. • Der Verwendungsbereich frei von eventuellen Hindernissen ist. • Im Bereich unter der Maschine keine Spuren von Betriebsmitteln vorhanden sind. • Die am Hubwagen angebrachten Etiketten und Schilder vorhanden und lesbar sind. -
Seite 44: Positionierung Des Hubwagens
Verwendung Positionierung des Hubwagens Den Hubwagen wie in folgender Abbildung dargestellt unter der zu wiegenden Ladung positionieren. WICHTIG! Im Falle einer geeichten Waage muss der Wiegevorgang auf Europaletten (EPAL) 800 x 1200 mm (gemäß Normen UIC 435-2 und UIC 435-4) durchgeführt werden. Anheben der Ladung und Ablesen des Gewichts Die Ladung wie in folgender Abbildung dargestellt anheben. -
Seite 45: Austauschen Der Papierrolle
Verwendung Austauschen der Papierrolle Für den Austausch der Papierrolle des integrierten Thermodruckers (falls vorhanden) wie folgt vorgehen: A. Die Klappe durch Drücken des Knopfs in der Mitte öffnen. B. Die Rolle einlegen, dabei muss die thermische Oberfläche nach außen gerichtet sein. C. -
Seite 46: Grundfunktionen Der Waage
Grundfunktionen der Waage GRUNDFUNKTIONEN DER WAAGE Einschalten - On Displayanzeige: Displayanzeige: 0 .0 Zustand des Hubwagens: Zustand des Hubwagens: Ausschalten - Off Displayanzeige: Displayanzeige: 0 .0 -off- Für 2 s drücken Zustand des Hubwagens: Zustand des Hubwagens: Nullstellung Displayanzeige: Displayanzeige: ZERO 0. -
Seite 47: Einstellung Der Displayhelligkeit
Grundfunktionen der Waage Einstellung der Displayhelligkeit Displayanzeige: Displayanzeige: ZERO brGt 0 Für 2 s drücken Zustand des Hubwagens: Den Helligkeitswert einstellen: Den Wert erhöhen Den Wert vermindern Bestätigen Automatische Wägung der Tara ? kg ? kg Displayanzeige: Displayanzeige: TARE 15 .0 Zustand des Hubwagens: Zustand des Hubwagens: Displayanzeige:... -
Seite 48: Löschen Der Tara
Grundfunktionen der Waage Löschen der Tara Displayanzeige: Displayanzeige: TARE -15 .0 Zustand des Hubwagens: Zustand des Hubwagens: Einen bekannten Wert als Tara einstellen (PT) 15,0 kg ? kg Displayanzeige: Displayanzeige: TARE 00015.0 Für 2 s drücken Zustand des Hubwagens: Den Wert der Tara einstellen: Den Wert erhöhen/ vermindern... -
Seite 49: Drucken
Grundfunktionen der Waage 120,0 kg 15,0 kg Falls der Hubwagen über eine numerische Tastatur verfügt, kann die Tara schnell eingegeben werden: Den Wert der Tara eingeben: TARE Drucken Displayanzeige: Displayanzeige: PRINT 120.0 print Zustand des Hubwagens: Zustand des Hubwagens: NUM. PESATA LORDO 15.000 kg TARA... -
Seite 50: Messtechnische Informationen
Grundfunktionen der Waage Messtechnische Informationen Displayanzeige: Displayanzeige: INFo Für 4 s drücken Zustand des Hubwagens: Zustand des Hubwagens: 2000 USER_MAN_DEU_TPW_v4... -
Seite 51: Zusätzliche Funktionen Für Modelle Mit Numerischer Tastatur
Zusätzliche Funktionen für Modelle mit numerischer Tastatur ZUSÄTZLICHE FUNKTIONEN FÜR MODELLE MIT NUMERISCHER TASTATUR Archiv für 30 Taren Ermöglicht das Speicher der am häufigsten verwendeten Taren (bis zu 30), um deren Aktivierung durch Schnellaufruf zu vereinfachen. Beispiel 10,0 kg 12,0 kg 15,0 kg SPEICHERN EINER TARA Displayanzeige:... -
Seite 52: Automatisches Löschen Der Tara
Zusätzliche Funktionen für Modelle mit numerischer Tastatur AUFRUFEN EINER GESPEICHERTEN TARA Displayanzeige: Displayanzeige: Displayanzeige: 135, 0 T.01 Fun 1 Zustand des Hubwagens: Den Speicherplatz auswählen: Den Wert erhöhen/vermindern oder Den Wert eingeben Displayanzeige: PRINT 120,0 Zustand des Hubwagens: Automatisches Löschen der Tara Displayanzeige: Displayanzeige: Displayanzeige:... -
Seite 53: Id-Nummern
Zusätzliche Funktionen für Modelle mit numerischer Tastatur ID-Nummern Das Gerät verfügt über zwei Speicher für die zeitweilige Registrierung von Zahlencodes, die verwendet werden können, um das Produkt, den Bediener, die Produktionscharge usw. zu identifizieren. Diese Codes sind, falls eingegeben, beim Ausdruck auf dem Beleg sichtbar. EINGEBEN DER ID-NUMMER Displayanzeige: Displayanzeige:... -
Seite 54: Datum Und Uhrzeit
Zusätzliche Funktionen für Modelle mit numerischer Tastatur AUTOMATISCHES LÖSCHEN DER ID-NUMMER Displayanzeige: Displayanzeige: Displayanzeige: iidn Fun 4 Zustand des Hubwagens: Den Speicherplatz auswählen: Den Wert eingeben oder Displayanzeige: Displayanzeige: iidn id1L Automatisches Löschen deaktiviert id1u Automatisches Löschen aktiv: Die eingegebene ID wird automatisch gelöscht, sobald der Hubwagen entladen wird. -
Seite 55: Drucken (Und Erneuter Ausdruck Des Letzten Belegs)
Zusätzliche Funktionen für Modelle mit numerischer Tastatur Drucken (und erneuter Ausdruck des letzten Belegs) DRUCKEN Displayanzeige: Displayanzeige: PRINT 120.0 print Zustand des Hubwagens: Zustand des Hubwagens: NUM. PESATA LORDO 15.000 kg TARA 3.000 kg NETTO 12.000 kg N. SCONTRINO 54321 15/11/2018 15:39:03 ERNEUTER AUSDRUCK DES LETZTEN BELEGS... -
Seite 56: Messtechnische Informationen
Zusätzliche Funktionen für Modelle mit numerischer Tastatur Messtechnische Informationen 4 s lang Displayanzeige: Displayanzeige: drücken INFo Zustand des Hubwagens: Zustand des Hubwagens: 2 s lang drücken 2000 USER_MAN_DEU_TPW_v4... -
Seite 57: Erweiterte Funktionen Der Waage
Erweiterte Funktionen der Waage ERWEITERTE FUNKTIONEN DER WAAGE Aufrufen des Funktionsmenüs Displayanzeige: Displayanzeige: funCt MODE 5 s lang drücken Zustand des Hubwagens: Das Anzeigegerät befindet sich nun im Konfigurationsmenü: Die gerade aktive Funktion wird angezeigt. Summierung von Einzelwägungen total Summe des Gewichts von mehreren Gegenständen zum Ermitteln des Gesamtgewichts Mischen von mehreren Komponenten... -
Seite 58: Summierung Von Einzelwägungen
Erweiterte Funktionen der Waage Summierung von Einzelwägungen SUMMIEREN DER WÄGUNGEN Displayanzeige: Displayanzeige: 50.0 PRINT Zustand des Hubwagens: Zustand des Hubwagens: NUM. PESATA 00000001 NETTO 50.0 kg Displayanzeige: Displayanzeige: PRINT 180.0 Zustand des Hubwagens: Zustand des Hubwagens: NUM. PESATA 00000001 NETTO 50.0 kg NUM. - Seite 59 Erweiterte Funktionen der Waage ABLESEN DER AKTUELLEN SUMME Displayanzeige: MODE Anzahl der Wägungen 320.0 Gesamtgewicht Bei vorhandener numerischer Tastatur wird mit der Tastenkombination die aktuelle Summe angezeigt, ohne sie zu drucken/löschen. BEENDEN DER SUMMIERUNG UND LÖSCHEN DER SUMME Displayanzeige: NUM. PESATA 00000001 PRINT NETTO...
-
Seite 60: Mischen Von Mehreren Komponenten
Erweiterte Funktionen der Waage Mischen von mehreren Komponenten SUMMIEREN DER WÄGUNGEN Displayanzeige: Displayanzeige: 30.0 TARE Zustand des Hubwagens: Zustand des Hubwagens: Displayanzeige: Displayanzeige: 250.0 PRINT Zustand des Hubwagens: Zustand des Hubwagens: NUM. PESATA 00000001 NETTO 250.0 kg Displayanzeige: Displayanzeige: 100. 0 PRINT Zustand des Hubwagens: Zustand des Hubwagens:... - Seite 61 Erweiterte Funktionen der Waage ABLESEN DER AKTUELLEN SUMME Displayanzeige: MODE Anzahl der Wägungen 350.0 Gesamtgewicht Bei vorhandener numerischer Tastatur wird mit der Tastenkombination die aktuelle Summe angezeigt, ohne sie zu drucken/löschen. BEENDEN DER SUMMIERUNG UND LÖSCHEN DER SUMME Displayanzeige: NUM. PESATA 00000001 NETTO 250.0 kg...
-
Seite 62: Stückzählen
Erweiterte Funktionen der Waage Stückzählen REFERENZWERT BESTIMMEN UND ZÄHLUNG DURCHFÜHREN Displayanzeige: Displayanzeige: 15.0 0 . 0 TARE Zustand des Hubwagens: Zustand des Hubwagens: Displayanzeige: Displayanzeige: MODE 2 s lang drücken Die Referenzmenge eingeben (5, Die entsprechende Anzahl 10, 20, ..., 200 Stück): Referenzteile auflegen. - Seite 63 Erweiterte Funktionen der Waage UMSCHALTEN ZWISCHEN DER ANZEIGE VON STÜCKZAHL UND GEWICHT UND UMGEKEHRT Displayanzeige: Displayanzeige: 3000 300.0 MODE Zustand des Hubwagens: Zustand des Hubwagens: MODE Durch Drücken von kann jederzeit von der Stückzählung zum Wägen umgeschaltet werden EINGEBEN DES MITTLEREN STÜCKGEWICHTS (APW) PRINT Displayanzeige: 2 s lang...
- Seite 64 Erweiterte Funktionen der Waage STÜCKZÄHLUNG DER GESAMTEN LADUNG TARE Displayanzeige: 2 s lang 1000.0 drücken PRINT Zustand des Hubwagens: Den Wert der Tara (Palette + Behälter) manuell einstellen: Den Wert erhöhen/vermindern oder Den Wert eingeben Displayanzeige: Displayanzeige: 985.0 MODE 2 s lang drücken Die gewünschte Referenzmenge auswählen (5, 10, 20, ..., 200 Stück):...
-
Seite 65: Kontrolle Des Gewichts
Erweiterte Funktionen der Waage Kontrolle des Gewichts BEGINNEN DER KONTROLLE MIT BEKANNTEM REFERENZGEWICHT Displayanzeige: MODE 2 s lang Displayanzeige: drücken tarGet Zustand des Hubwagens: Displayanzeige: Displayanzeige: T00000 l00000 PRINT Den Wert manuell einstellen: Den unteren Toleranzwert eingeben: Den Wert Den Wert erhöhen/vermindern erhöhen/vermindern oder... - Seite 66 Erweiterte Funktionen der Waage BEGINNEN DER KONTROLLE MIT AUTOMATISCHER ERFASSUNG DES ZIELWERTS Displayanzeige: Displayanzeige: 500. 0 l00000 MODE 2 s lang drücken Zustand des Hubwagens: Den unteren Toleranzwert eingeben: Den Wert erhöhen/vermindern oder Den Wert eingeben Displayanzeige: H00000 PRINT PRINT Den oberen Toleranzwert eingeben: Den Wert erhöhen/vermindern oder...
- Seite 67 Erweiterte Funktionen der Waage AKTUALISIEREN DES SOLLGEWICHTS MIT BEKANNTEM REFERENZGEWICHT Displayanzeige: Displayanzeige: MODE tarGet Zustand des Hubwagens: t00000 AKTUALISIEREN DES SOLLGEWICHTS MIT AUTOMATISCHER ERFASSUNG DES ZIELWERTS Displayanzeige: 500.0 MODE Zustand des Hubwagens: USER_MAN_DEU_TPW_v4...
- Seite 68 Erweiterte Funktionen der Waage MODIFIZIEREN DER KONTROLL-SCHWELLENWERTE MODE 2 s lang Displayanzeige: Displayanzeige: drücken t.min l00000 Displayanzeige: Displayanzeige: t . max h00000 USER_MAN_DEU_TPW_v4...
-
Seite 69: Wechseln Zwischen Nettogewicht Und Bruttogewicht
Erweiterte Funktionen der Waage Wechseln zwischen Nettogewicht und Bruttogewicht Displayanzeige: Displayanzeige: 15.0 TARE Zustand des Hubwagens: Zustand des Hubwagens: Displayanzeige: Displayanzeige: 100. 0 Zustand des Hubwagens: Zustand des Hubwagens: Displayanzeige: Displayanzeige: 115.0 MODE 100.0 Zustand des Hubwagens: Zustand des Hubwagens: MODE Durch Drücken von kann jederzeit vom Nettogewicht zum Bruttogewicht gewechselt werden. -
Seite 70: Prozentwägen
Erweiterte Funktionen der Waage Prozentwägen KONTROLLE IN PROZENT I. Erfassen des Referenzwerts 100 % Displayanzeige: Displayanzeige: 50.0 S- 100.0 MODE 2 s lang drücken Den Wert einstellen: Zustand des Hubwagens: Den Wert erhöhen/vermindern Displayanzeige: 100.0 PRINT Zustand des Hubwagens: II. Kontrollieren des Gewichts Displayanzeige: Displayanzeige: MODE... - Seite 71 Erweiterte Funktionen der Waage DOSIERUNG IN PROZENT Beispiel für eine Formel: Produkt: RP28K 1. 2127A3 - 50 % 2. 23AB4 - 30 % 3. Wasser - 20 % 500 kg dosieren Displayanzeige: 10.0 ZERO Displayanzeige: 0 . 0 Zustand des Hubwagens: Displayanzeige: 00500.0 MODE...
- Seite 72 Erweiterte Funktionen der Waage Displayanzeige: Displayanzeige: 0 .0 30.0 TARE Zustand des Hubwagens: Zustand des Hubwagens: Displayanzeige: Displayanzeige: 0 .0 20.0 Zustand des Hubwagens: Zustand des Hubwagens: Displayanzeige: Displayanzeige: 100.0 500.0 MODE Zustand des Hubwagens: Zustand des Hubwagens: MODE Durch Drücken von kann jederzeit vom Gewicht in % zum Gewicht in kg umgeschaltet werden.
-
Seite 73: Umrechnung Der Maßeinheit
Erweiterte Funktionen der Waage Umrechnung der Maßeinheit UMRECHNEN DER MASSEINHEIT IN PFUND (STANDARDMODUS) Displayanzeige: Displayanzeige: 50.0 110,23 MODE Zustand des Hubwagens: Zustand des Hubwagens: MODE Durch Drücken von kann jederzeit vom Gewicht in kg zum Gewicht in Pfund umgeschaltet werden. UMRECHNEN DER MASSEINHEIT MIT FREI GEWÄHLTEM UMRECHNUNGSFAKTOR MODE Displayanzeige:... - Seite 74 Erweiterte Funktionen der Waage Displayanzeige: Displayanzeige: 50.0 MODE 110,23 Zustand des Hubwagens: Zustand des Hubwagens: MODE Durch Drücken von kann die Maßeinheit jederzeit mit einem freien Umrechnungsfaktor umgerechnet werden. USER_MAN_DEU_TPW_v4...
-
Seite 75: Messtechnische Informationen Zur Waage
Messtechnische Informationen zur Waage MESSTECHNISCHE INFORMATIONEN ZUR WAAGE 1. Die Waage ausschalten 2. Folgende Schritte ausführen: Die Waage einschalten und die Taste drücken, während die Meldungen des Einschaltvorgangs angezeigt werden. 888888 888888 2 Sek. 2 Sek. Präfix: Identifiziert das Modell xx . -
Seite 76: Wartung
Die nicht in dieser Anleitung aufgeführten Reparatur- oder Wartungstätigkeiten dürfen nur nach Genehmigung durch DINI ARGEO durchgeführt werden. Der Firma DINI ARGEO kann keine Verantwortung für Personen- oder Sachschäden zugeschrieben werden, wenn andere als die beschriebenen Tätigkeiten oder diese in einer anderen als der angegebenen Weise durchgeführt werden. -
Seite 77: Regelmäßige Wartung
Wartung Regelmäßige Wartung Die Maschine ist bei der Auslieferung an den Verwender bereits für einen einwandfreien Betrieb justiert; um ihre Funktionsfähigkeit im Laufe der Zeit zu gewährleisten, ist es jedoch notwendig, regelmäßige und vorbeugende Kontroll- und Wartungstätigkeiten durchzuführen. Die regelmäßige Wartung umfasst Inspektionen, Kontrollen und Tätigkeiten, die zur Vorbeugung von Störungen folgende Aspekte betreffen: •... -
Seite 78: Wiederherstellen Des Ölstands
Wartung Wiederherstellen des Ölstands Auffüllen des Hydraulikbehälters bei Pumpenmodellen mit Deckel Den Hydraulikölstand alle 6 Monate kontrollieren. Zum Nachfüllen ausschließlich Hydrauliköl verwenden (kein Motoröl oder Bremsflüssigkeit) Viskosität des Öls: 30 CST bei 40 °C Gesamtvolumen: 0,3 l A. Die Gabeln vollständig absenken. B. -
Seite 79: Auffüllen Des Hydraulikbehälters Mit Spritze Bei Modellen Mit Monoblockpumpe
Wartung Auffüllen des Hydraulikbehälters mit Spritze bei Modellen mit Monoblockpumpe Den Hydraulikölstand alle 6 Monate kontrollieren. Zum Nachfüllen ausschließlich Hydrauliköl verwenden (kein Motoröl oder Bremsflüssigkeit) Viskosität des Öls: 30 CST bei 40 °C Gesamtvolumen: 0,3 l A. Die Gabeln vollständig absenken. B. -
Seite 80: Außerordentliche Wartung
Wartung Außerordentliche Wartung Für außerordentliche Wartungseingriffe an der Maschine bitte den autorisierten Kundendienst kontaktieren. ACHTUNG! Außerordentliche Wartungseingriffe und Reparaturen an der Maschine dürfen nur durch qualifiziertes und autorisiertes Fachpersonal des Herstellers oder des autorisierten Kundendienstes durchgeführt werden. Diese Arbeiten erfordern fundierte und spezielle Kenntnis der Maschinen, der erforderlichen Tätigkeiten, der damit verbundenen Risiken und der richtigen Verfahren für die sichere Ausführung. -
Seite 81: Mögliche Störungen Und Abhilfen
Mögliche Störungen und Abhilfen MÖGLICHE STÖRUNGEN UND ABHILFEN • Es wird bereits ein anderer Druckauftrag ausgeführt (busy). • Das Vorhandensein der Papierrolle überprüfen. • Der Drucker schaltet sich nicht ein. • Das Gewicht ist instabil (unStAb). Die Waage druckt DRUCKEN •... - Seite 82 Mögliche Störungen und Abhilfen • Den aktiven Filter für die Wägung kontrollieren. Das Gewicht ist • Falls die Auflagefläche unter dem Einfluss von Erschütterungen durch instabil Maschinen oder sich bewegende Fahrzeuge steht, die Waage auf eine andere Fläche stellen und es erneut versuchen. Die Waage •...
-
Seite 83: Fehlermeldungen
Mögliche Störungen und Abhilfen Fehlermeldungen MELDUNG BESCHREIBUNG ABHILFE Es wird bereits ein anderer Die Beendigung des aktuellen Ausdrucks abwarten BUSY Druckauftrag ausgeführt und es erneut versuchen. Den Filter für die Wägung kontrollieren. Falls die Auflagefläche unter dem Einfluss von UNSTAB Das Gewicht ist instabil Erschütterungen durch Maschinen oder sich bewe- gende Fahrzeuge steht, die Waage auf eine andere... - Seite 84 Notizen Diese Dokumentation darf ohne schriftliche Genehmigung der Herstellerfirma weder ganz noch auszugsweise vervielfältigt werden. Alle in dieser Anleitung enthaltenen Informationen basieren auf den zum Zeitpunkt der Veröffentlichung verfügbaren Daten. Die Herstellerfirma behält sich das Recht vor, jederzeit ohne Vorankündigung und ohne Rechtsfolgen Änderungen an ihren Produkten vorzunehmen. Es wird daher eine regelmäßige Überprüfung auf eventuelle Aktualisierungen empfohlen.
- Seite 85 Notizen USER_MAN_DEU_TPW_v4...
- Seite 86 Notizen USER_MAN_DEU_TPW_v4...
- Seite 87 Notizen USER_MAN_DEU_TPW_v4...
- Seite 88 HEAD OFFICE Stempel autorisierter kundendienst Via Della Fisica, 20 41042 Spezzano di Fiorano, Modena - Italy Tel. +39 0536 843418 - Fax +39 0536 843521 SERVICE ASSISTANCE Via Dell’Elettronica, 15 41042 Spezzano di Fiorano, Modena - Italy Tel. +39 0536 921784 - Fax +39 0536 926654 www.diniargeo.com...
