10 Bedienungsanleitung

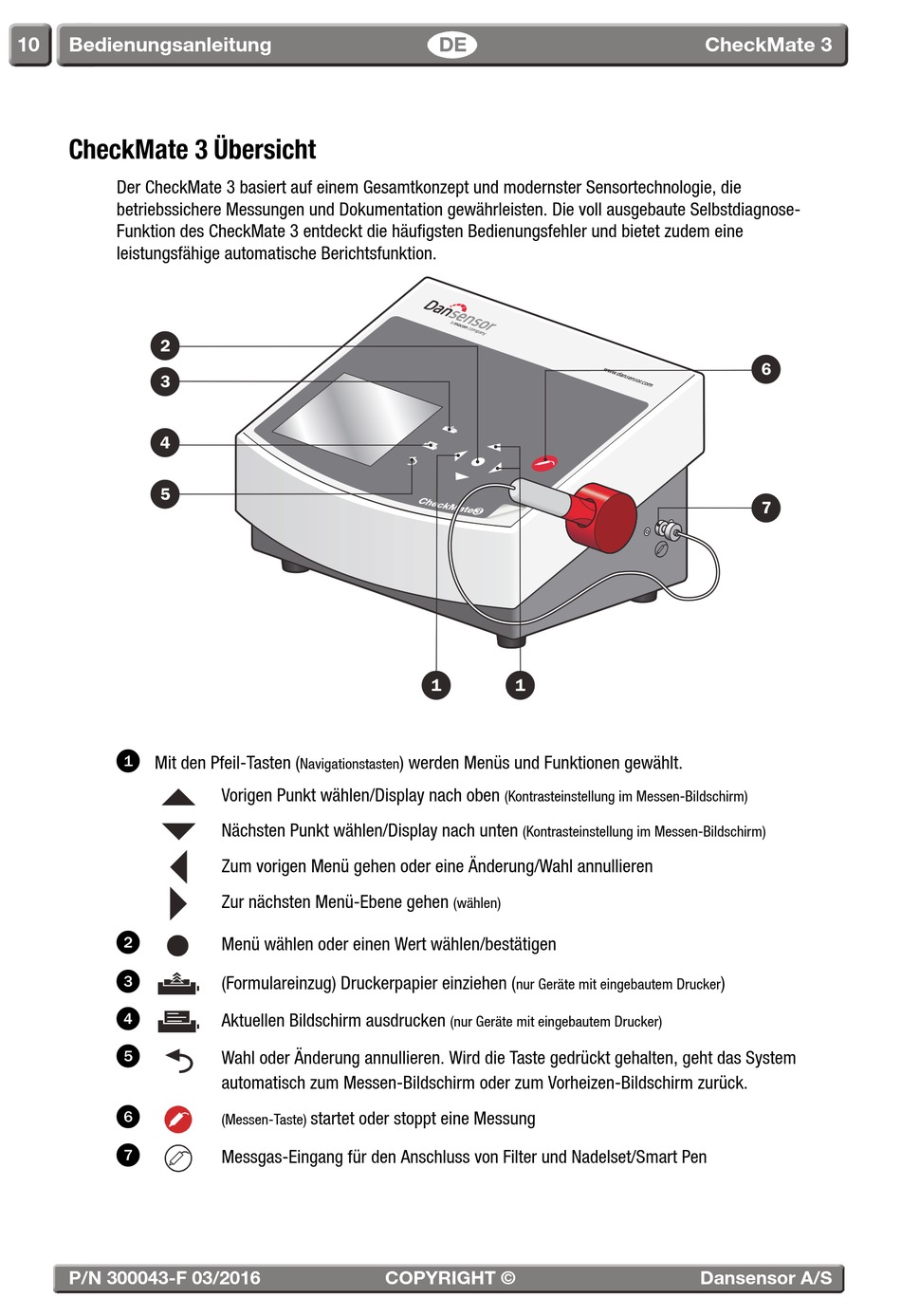

CheckMate 3 Übersicht
Der CheckMate 3 basiert auf einem Gesamtkonzept und modernster Sensortechnologie, die
betriebssichere Messungen und Dokumentation gewährleisten. Die voll ausgebaute Selbstdiagnose-
Funktion des CheckMate 3 entdeckt die häufigsten Bedienungsfehler und bietet zudem eine
leistungsfähige automatische Berichtsfunktion.
2
3
4
5

Mit den Pfeil-Tasten (






P/N 300043-F 03/2016
Navigationstasten
Vorigen Punkt wählen/Display nach oben
Nächsten Punkt wählen/Display nach unten
Zum vorigen Menü gehen oder eine Änderung/Wahl annullieren
Zur nächsten Menü-Ebene gehen
Menü wählen oder einen Wert wählen/bestätigen
(Formulareinzug) Druckerpapier einziehen (
Aktuellen Bildschirm ausdrucken
Wahl oder Änderung annullieren. Wird die Taste gedrückt gehalten, geht das System
automatisch zum Messen-Bildschirm oder zum Vorheizen-Bildschirm zurück.
startet oder stoppt eine Messung
(Messen-Taste)
Messgas-Eingang für den Anschluss von Filter und Nadelset/Smart Pen
COPYRIGHT ©
DE
1 1
) werden Menüs und Funktionen gewählt.
(Kontrasteinstellung im Messen-Bildschirm)
(Kontrasteinstellung im Messen-Bildschirm)
(wählen)
nur Geräte mit eingebautem Drucker
(nur Geräte mit eingebautem Drucker)
CheckMate 3
6
7
)
Dansensor A/S
