1
2
1
Copyright by
SW-MOTECH GmbH & Co. KG
4
7
Orig.
6
MONTAGE / MOUNTING
1
4
5
5
4
HTA.07.512.11000/B

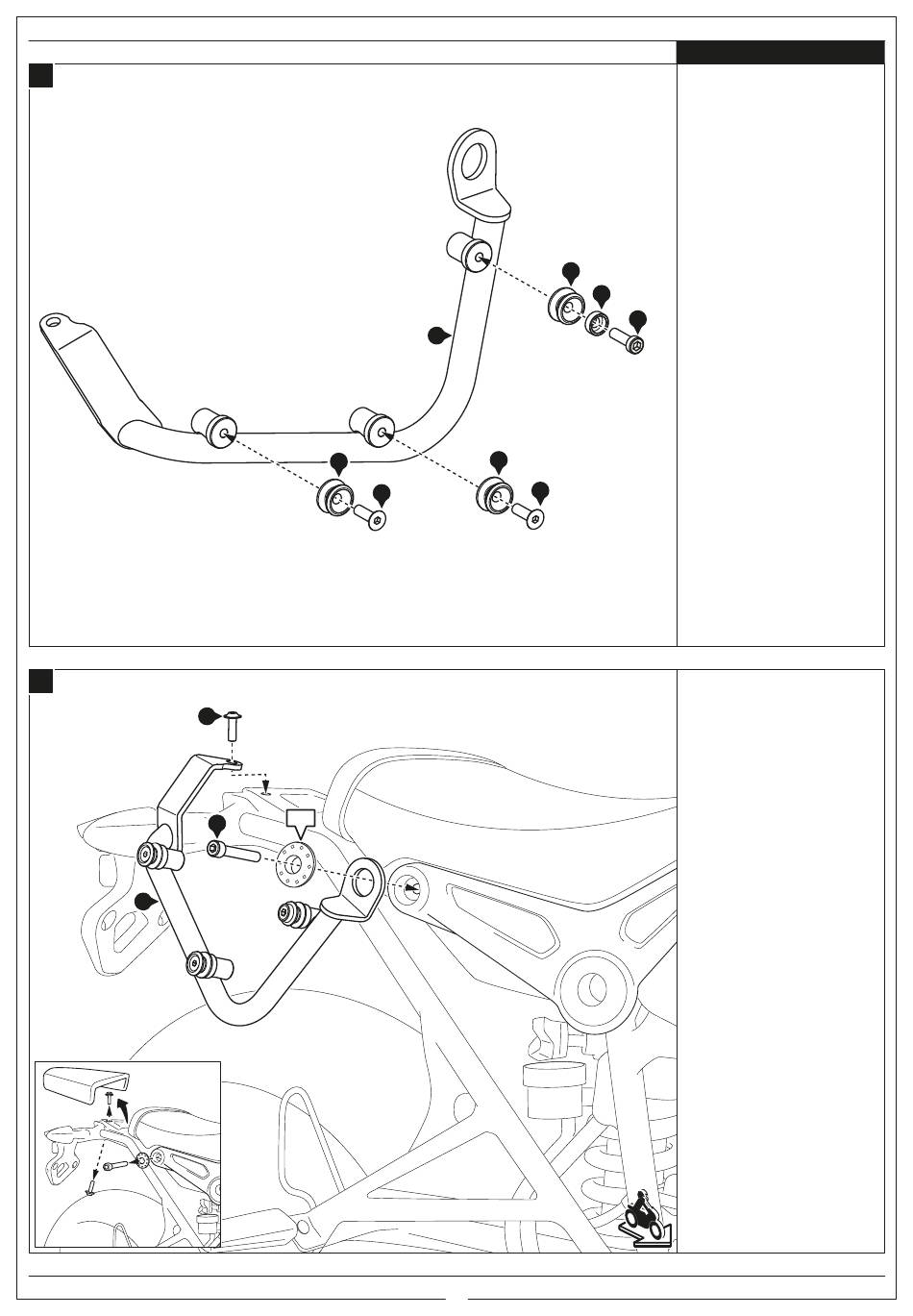

Verschrauben Sie die Teile am
Seitentaschen-Träger (1) wie in der
Zeichnung gezeigt.
ACHTUNG: Verwenden Sie flüssige
Schraubensicherung!
Ziehen Sie die Schrauben wie in der
Stückliste vorgegeben an.
Mount the parts to the side carrier
(1) as shown in the drawing.
ATTENTION: Use liquid thread
locker!
Tighten the screws as specified in
the parts list.
4
3
2
Entfernen Sie die Schrauben und
die Soziussitzbank, wie in der
Detailzeichnung dargestellt.
Verschrauben Sie den Seitenta-
schen-Träger (1) mit der originalen
Bundbuchse (Orig.) am Fahrzeug,
wie in der Zeichnung gezeigt.
ACHTUNG: Verwenden Sie flüssige
Schraubensicherung!
Ziehen Sie die Schrauben wie in der
Stückliste vorgegeben an.
Remove the screws and the
passenger seat, as shown in the
detail drawing.
Mount the side carrier (1) with the
original Spacer (Orig.) to the
vehicle, as shown in the drawing.
ATTENTION: Use liquid thread
locker!
Tighten the screws as specified in
the parts list
Irrtümer und Änderungen vorbehalten. Technische und Design-Änderungen vorbehalten.
Errors and omissions excepted. Technical and design modifications are subject to change.
