Inhaltszusammenfassung für IMI DKH 512

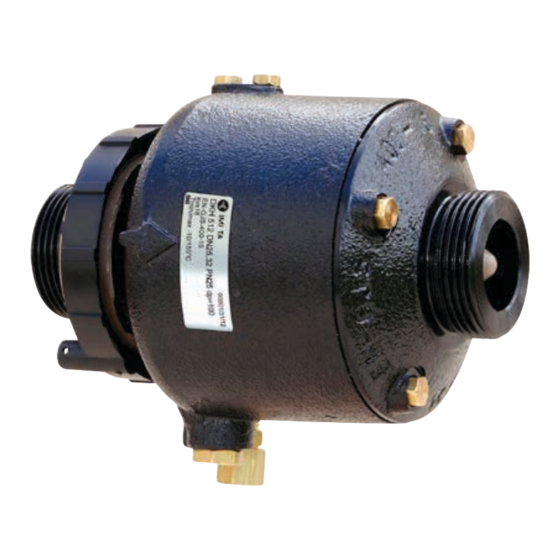

- Seite 1 DKH 512 Differenzdruckregler Durchfluss- und Differenzdruckregler...
- Seite 2 IMI TA / Differenzdruckregler / DKH 512 DKH 512 Der DKH 512 ist ein kombinierter Durchfluss- und Differenzdruckregler zur Anwendung in Fernwärmeübergabestationen sowie in Heizungs- und Kühlunssystemen. Das elektrophoretisch beschichtete Sphäroguss Gehäuse ist äußerst widerstandsfähig gegen Korrosion. Der DKH ist durch die beiden Inline Ventile besonders leise. Die manuelle Absperrfunktion erleichtert die Wartungsarbeiten.
-
Seite 3: Funktionsweise
Sobald Rohrleitung und Regler mit Wasser gefüllt sind und sich der Druck stabilisiert hat, den Regler über die Entlüftungsschrauben (7) entlüften. Es wird empfohlen, ein Regulierventil STAD (STAF) zu installieren, um Durchflussmessung, Inbetriebnahme oder Fehlerbehebung durchführen zu können. DKH 512... - Seite 4 IMI TA / Differenzdruckregler / DKH 512 Einstellung Durchflusseinstellung 1. Die Feststellschraube (8) soweit lösen, dass die Skala leicht gedreht werden kann. 2. Die schwarze Skala (9) nach unten zum Ventilkörper drücken, so dass sie sich vom braunen Einstellring (10) löst (die Verzahnung nicht mehr im Eingriff ist).
- Seite 5 Artikel DN 15-50 Außengewinde – Verschiedene Anschlussverschraubungen verfügbar. 1200 mm Kapillarrohr (Ø6) mit Kompressionsverschraubung 1/4” enthalten. LF, geringer Durchfluss Artikel-Nr. 15 kPa 15/20 3831112525429 52 757-020 25/32 G1 1/4 3831112525528 52 757-025 40/50 3831112526648 52 757-040 40 kPa 15/20 3831112525894 52 757-120 25/32 G1 1/4...
- Seite 6 IMI TA / Differenzdruckregler / DKH 512 HF, hoher Durchfluss Artikel-Nr. 15 kPa 15/20 3831112525887 52 757-420 25/32 G1 1/4 3831112526976 52 757-425 40/50 3831112505124 52 757-440 40 kPa 15/20 3831112525955 52 757-520 25/32 G1 1/4 3831112504257 52 757-525 40/50...
- Seite 7 Schweißanschluss Mit freilaufender Mutter Artikel-Nr. ØD 20,8 3831112500945 52 759-315 26,3 3831112500952 52 759-320 G1 1/4 33,2 3831112500969 52 759-325 G1 1/4 40,9 3831112500976 52 759-332 48,0 3831112501140 52 759-340 60,0 3831112501294 52 759-350 Flanschanschluss Artikel-Nr. 3831112501065 52 759-515 ØD 3831112501072 52 759-520 G1 1/4 M12...
- Seite 8 IMI TA / Differenzdruckregler / DKH 512 Die in dieser Broschüre gezeigten Produkte, Texte, Bilder, Zeichnungen und Diagramme können ohne Vorankündigung und Angabe von Gründen von IMI Hydronic Engineering geändert werden. Um die aktuellsten Informationen über unsere Produkte und Spezifikationen zu erhalten, besuchen Sie bitte unsere Homepage unter www.imi-hydronic.de, www.imi-hydronic.at oder www.imi-hydronic.ch.
