Inhaltszusammenfassung für IMI DA 516

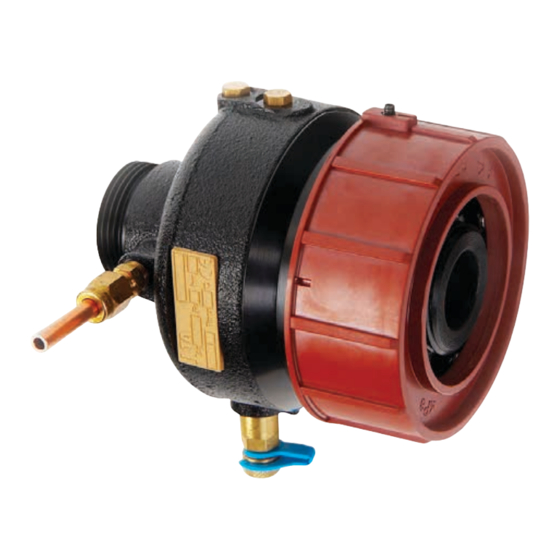

- Seite 1 DA 516 Differenzdruckregler Mit stufenlos einstellbarem Sollwert – DN 15-50...
- Seite 2 Diese kompakten Differenzdruckregler für Heiz- und Kühlanlagen sind überall dort einzusetzen, wo hohe Differenzdruck- oder Temperaturwerte vorliegen. DA 516 sind aber auch zum Einsatz auf der Primär- oder Sekundärseite von Fernheizungsanlagen sowie für Kühlanlagen optimal geeignet. Die Regler sind durch die elektrophoretische Beschichtung des Spärogussgehäuses bestens,...
-
Seite 3: Funktionsweise
Dimensionierung 1. Es ist die kleinste Dimension die dem Nenndurchfluss entspricht zu wählen. 2. Überprüfen Sie, ob der zur Verfügung stehende Differenzdruck größer ist als der Druckverlust des DA 516 bei der Nenndurchflussmenge. Der Druckverlust kann im Diagramm abgelesen oder mit folgender Formel berechnet werden:... -
Seite 4: Installation
Durchflusswert erreichen. Installationsbeispiel Konstanter Differenzdruck über ein Regelventil Einspritzschaltung Der DA 516 sollte nach dem Regelventil und das STAD (STAF) im Vorlauf montiert werden. Umformer Das STAD/STAF Regulierventil muss vor und der DA 516 nach dem Regelventil montiert werden. - Seite 5 DA 516 – Mit Messnippeln (max. 120°C) Außengewinde Gewinde gemäß ISO 228. Verschiedene Anschlusskupplungen verfügbar. Kapillarrohr (Ø6) enthalten: 1.200 mm Anschlussnippel (G1/2 + G3/4) für den Kapillarrohranschluss an z.B. ein STAD sind im Lieferumfang enthalten. PN 25 Artikel-Nr. 5-30 kPa...
- Seite 6 IMI TA / Differenzdruckregler / DA 516 Anschlüsse für DN 15-50 Anschluss mit Innengewinde Gewinde gemäß ISO 228 Artikel-Nr. Mit freilaufender Mutter G1/2 3831112501027 52 759-015 G3/4 3831112501034 52 759-020 G1 1/4 3831112501041 52 759-025 G1 1/4 G1 1/4 3831112501058...
- Seite 7 G3/8 65-400 7318793999405 52 265-208 Zweiweg-Meßanschluß Für den Anschluß eines 6 mm- Artikel-Nr. Kupferrohres und gleichzeitige 7318793848703 52 179-206 Meßmöglichkeit mit dem IMI Hydronic Engineering Einregulierungscomputer. ØD Messnippel Verlängerung 60 mm. Artikel-Nr. Kann ohne Systementleerung montiert 7318792812804 52 179-006 werden.
- Seite 8 IMI TA / Differenzdruckregler / DA 516 Die in dieser Broschüre gezeigten Produkte, Texte, Bilder, Zeichnungen und Diagramme können ohne Vorankündigung und Angabe von Gründen von IMI Hydronic Engineering geändert werden. Um die aktuellsten Informationen über unsere Produkte und Spezifikationen zu erhalten, besuchen Sie bitte unsere Homepage unter www.imi-hydronic.de, www.imi-hydronic.at oder www.imi-hydronic.ch.
