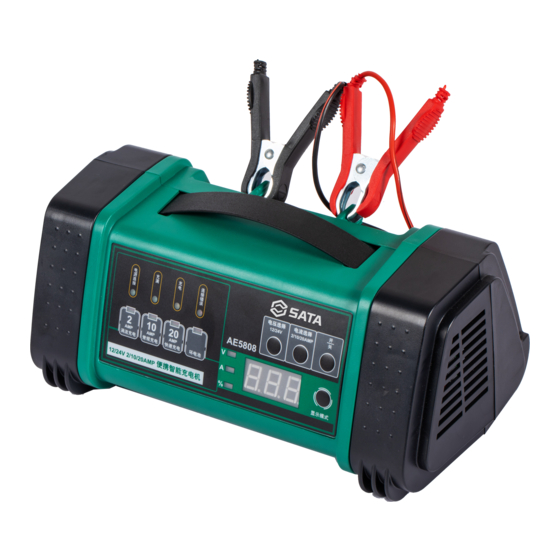

中文 AE5808 EN DE 第五章 爆炸图及配件: 序号 世达配件编号 零件名称 AE5808 右前盖 SCPAE5808-01 风扇 SCPAE5808-02 H 型十字槽盘头黑自攻螺钉 ST3.5X13 SCPAE5808-03 前 PCB 板 SCPAE5808-04 H 型十字槽盘头全螺纹自攻螺钉 ST2.9X8 黑锌 GB845-2000 SCPAE5808-05 PG9 黑色线卡 SCPAE5808-06 AE5808 右后盖 SCPAE5808-07 H 型十字槽盘头黑自攻螺钉 ST3.5X19 SCPAE5808-08 AE5808 左前盖...
Seite 11
中文 AE5808 Table of Contents Chapter I Important Safety Precautions: ........................12 Chapter II Charging Preparation: ..........................13 Chapter III Function Description and Panel Introductions: ................15 Chapter IV Possible Charging Faults and Maintenance: ..................17 Chapter V Exploded View and parts: .........................18...
中文 AE5808 Chapter I Important Safety Precautions: - This Manual contains important safety and operating instructions. Please keep it for future reference. - Note: This charger is only suitable for automotive lead-acid rechargeable batteries. If used to charge other types of batteries, it may explode, causing personal injury or property damage.
中文 AE5808 Chapter II Charging Preparation: 2.1 Charging preparation: - If you need to remove the battery from the vehicle for charging, make sure that all equipment in the vehicle is turned off to avoid arcing and remove the ground terminal of the battery first.
Seite 14
中文 AE5808 - Set the charging current (not exceed the recommended charging current of the battery). - Charging time (from empty to full) is approximately: battery nominal capacity (Ah)/charging current (A) × 1.25 = charging time (hr) - Note: Charging time is approximate and varies from battery to battery.
中文 AE5808 Chapter III Function Description and Panel Introductions: 3.1 This charger can meet the requirements for charging most automotive batteries, and mainly has the following characteristics: - 7-stage charging mode, LED digital display and LED status indication. - Charging On/Off button...
Seite 16
中文 AE5808 - Set an appropriate charging voltage for the battery. - Set an appropriate current level for the battery and the current indicator LED will light up. - Press the On/Off button to start charging. - If the charger does not detect a properly connected battery, the Improper connection LED or the Faulty battery LED will light up until the battery is detected.
中文 AE5808 Chapter IV Possible Charging Faults and Maintenance: Fault Cause Solution The Faulty battery LED will light up when the battery voltage is lower than 2V; or the Faulty battery Ask the professional technician to test the battery. battery has a fault such as open circuit, short circuit or severe vulcanization.
中文 AE5808 Chapter V Exploded View and parts: SATA part No. Part Name SCPAE5808-01 AE5808 right front cover SCPAE5808-02 SCPAE5808-03 H-shaped cross recessed pan head black tapping screw ST3.5X13 SCPAE5808-04 Front PCB SCPAE5808-05 H-shaped cross recessed pan head fully threaded tapping screw ST2.9X8, black zinc, GB845-2000...
Seite 19
中文 AE5808 Verzeichnis Kapitel 1 Wichtige Sicherheitshinweise: ........................20 Kapitel 2 Ladevorbereitung: ............................21 Kapitel 3 Funktionsbeschreibung und Bedienfeldeinführung: ............... 23 Kapitel 4 Mögliche Ladeprobleme und Wartung: ....................25 Kapitel 5 Explosionszeichnungen und Zubehör:....................26...
中文 AE5808 Kapitel 1 Wichtige Sicherheitshinweise: - Diese Anleitung enthält wichtige Sicherheits- und Betriebsanweisungen. Bitte bewahren Sie es zum späteren Nachschlagen auf. - Hinweis: Dieses Ladegerät ist nur für Akkus für Blei-Säure-Akkus geeignet.Wenn Sie andere Akkutypen aufladen, kann diese explodieren und zu Personen- und Sachschäden führen.
中文 AE5808 Kapitel 2 Ladevorbereitung: 2.1 Ladevorbereitung: - Wenn Sie den Akku zum Aufladen aus dem Fahrzeug entfernen müssen, stellen Sie sicher, dass alle Geräte im Fahrzeug ausgeschaltet sind, um Funkenbildung zu vermeiden, und entfernen Sie zuerst die Erdungsklemme des Akkus.
Seite 22
中文 AE5808 2.6 Ladezeit: - Überprüfen Sie die Nennkapazität (Stunden) des Akkus anhand des Typenschilds und des empfohlenen Ladestroms für den Akku. Wenn nicht, wenden Sie sich an den Akkulieferanten. - Stellen Sie den Ladestrom ein (Überschreiten Sie nicht den empfohlenen Ladestrom des Akkus).
中文 AE5808 Kapitel 3 Funktionsbeschreibung und Bedienfeldeinführung: 3.1 Dieses Ladegerät erfüllt die Anforderungen der meisten Ladegeräte für Autoakkus und weist die folgenden Merkmale auf: - 7-Segment-Lademodus, LED-Digitalanzeige und LED-Statusanzeige. - Taste zum Ein- und Ausschalten des Ladevorgangs - Spannungswahlschalter: 12V / 24V - Ladestromwahlschalter: 2A / 10A / 20A (12V-Gang) und 2A / 10A (24V-Gang).
中文 AE5808 - Stellen Sie den Akku auf die entsprechende Ladespannung ein. - Stellen Sie den geeigneten Strompegel für den Akku ein und die Stromanzeige-LED leuchtet auf. - Drücken Sie die Ein / Aus-Taste, um den Ladevorgang zu starten. - Wenn das Ladegerät einen ordnungsgemäß angeschlossenen Akku nicht erkennt, leuchtet die LED für falsche Verbindung oder die LED für Akku defekt auf, bis der Akku erkannt wird.Der Ladevorgang findet nicht statt, wenn diese beiden LEDs leuchten, und die Lade-LED...
中文 AE5808 Kapitel 4 Mögliche Ladeprobleme und Wartung: Problem Grund Lösung Die Akku-LED leuchtet auf, wenn die Akkuspannung unter 2 V liegt oder der Akku Akku defekt Lassen Sie den Akku vom Fachmann testen. defekt ist, z. B. getrennt, kurzgeschlossen oder stark vulkanisiert.
中文 AE5808 Kapitel 5 Explosionszeichnungen und Zubehör: Seriennummer Sata-Teilenummer Teilename SCPAE5808-01 AE5808 rechtevordere Abdeckung SCPAE5808-02 Lüfter SCPAE5808-03 H-förmige Kreuzschlitz-Linsenkopfschraube ST3.5X13, schwarz SCPAE5808-04 Frontplatine der Leiterplatte Gewindeschneidschrauben mit Kreuzschlitz und Kreuzschlitzkopf Typ H ST2.9X8 SCPAE5808-05 schwarz verzinkt GB845-2000 SCPAE5808-06 PG9 schwarze Linienkarte...
Seite 27
中文 AE5808 EN DE Содержание Глава I. Основные вопросы безопасности: ................28 Глава II. Подготовка к зарядке: ......................29 Глава III. Описание функций и сведения о панели: ............31 Глава IV. Возможные проблемы с зарядкой и техническое обслуживание: ........................33 Глава V. Вид с разнесёнными частями и детали: ..............34...
中文 AE5808 EN DE Глава I. Основные вопросы безопасности: - Данная инструкция содержит важные инструкции по технике безопасности и эксплуатации. Пожалуйста, сохраните ее надлежащим образом для дальнейшего использования. - Примечание: Это зарядное устройство подходит только для автомобильной перезаряжаемой свинцово-кислотной аккумуляторной батареи.При использовании для зарядки батарей других типов он может взорваться, что приведет к...
中文 AE5808 EN DE Глава II. Подготовка к зарядке: 2.1 Подготовка к зарядке: - Если вам необходимо извлечь аккумуляторную батарею из автомобиля для зарядки, убедитесь, что все оборудования в автомобиле выключены, чтобы избежать возникновения электродуги, и сначала удалите клемму заземления...
中文 AE5808 EN DE - Морские (бортовые) батареи должны быть сняты и заряжены на берегу. Чтобы заряжать на борту, вам необходимо спроектировать специальное морское зарядное устройство. 2.6 Время зарядки: - Проверьте номинальную емкость батареи (в часах), указанную на паспортной табличке батареи, и рекомендуемый...
中文 AE5808 EN DE Глава III. Описание функций и сведения о панели: 3.1 Это зарядное устройство может удовлетворить потребности зарядки большинства автомобильных аккумуляторных батареей и имеет следующие характеристики: - 7-сегментный режим зарядки, светодиодный цифровой дисплей и светодиодная индикация состояния. - Кнопка включения / выключения зарядки...
Seite 32
中文 AE5808 EN DE - Зарядное устройство присоединено к розетке переменного тока, и загорается светодиодный индикатор электропитания. - Установите аккумуляторную батарею на соответствующее зарядное напряжение. - Установите аккумуляторную батарею на соответствующий уровень тока, и загорается светодиодный индикатор тока. - Нажмите кнопку включения / выключения, чтобы начать зарядку.
中文 AE5808 EN DE Глава IV. Возможные проблемы с зарядкой и техническое обслуживание: Проблемы Причины Метод решения Светодиод неисправной батареи загорается, когда напряжение батареи Поврежденная ниже 2 В; или батарея может быть Профессиональный техник проверит батарею. аккумуляторная батарея неисправна, например, размыкание, короткое...
中文 AE5808 EN DE Глава V. Вид с разнесёнными частями и детали: № п/п. Номер детали SATA Наименование детали Правая передняя крышка AE5808 SCPAE5808-01 Вентилятор SCPAE5808-02 H-образный черный самонарезающий винт с плоскоконической головкой и крестообразным шлицем ST3.5X13 SCPAE5808-03 Передняя плита PCB SCPAE5808-04 H-образный...
Seite 35
中文 AE5808 EN DE 목록 제 1 장 주요 안전 사항 : ............................ 36 제 2 장 충전 준비: ..............................37 제 3 장 기능 설명 및 패널 소개 : ......................... 39 제 4 장 발생 가능한 충전 문제 및 정비: ..................... 41...
中文 AE5808 EN DE 제 2 장 충전 준비: 2.1 충전 준비: - 배터리를 차량에서 떼내어 충전을 해야 할 경우 반드시 차량 내의 모든 설비를 차단하여 전기 불꽃이 생기는 것을 방 지합니다 . 또한 배터리의 접지 단자를 먼저 뜯어내야 합니다 .
Seite 38
中文 AE5808 EN DE 2.6 충전 시간 : - 배터리 네임 플레이트에서 배터리 정격 용량 ( 암페어 시 ) 과 제안 충전 전류를 확인합니다 . 확인할 수 없으면 배터리 공급 업체에 연락합니다 . - 충전 전류를 설정합니다 ( 배터리 제안 충전 전류보다 커서는 안 됩니다).
中文 AE5808 EN DE 제 3 장 기능 설명 및 패널 소개 : 3.1 해당 충전기는 대다수 자동차 배터리의 충전 수요를 만족시킬 수 있는데 주로 아래와 같은 특징을 가지고 있습니다 . - 7 단계식 충전 모드 , LED 디지털 디스플레이와 LED 상태 표시 .
Seite 40
中文 AE5808 EN DE - 배터리에 적당한 충전 전압을 설정합니다 . - 배터리에 적당한 전류 등급을 설정하면 전류 LED 지시등 이 밝아집니다 . - On/Off 버튼을 눌러 충전을 시작합니다 . - 충전기가 정확하게 연결된 배터리를 점검해내지 못하였다면 연결 오류 LED 혹은 불량 배터리 LED 지시등이 정확한 배...
中文 AE5808 EN DE 제 4 장 발생 가능한 충전 문제 및 정비: 문제 원인 해결 방법 배터리 전압이 2V 이하일 경우 불량 배 터리 LED 지시등이 밝아집니다 . 혹은 전문 기술 인원이 배터리에 대해 테스트를 합 불량 배터리 배터리에 고장이 생겼을 가능성이 있...
EN DE 제 5 장 분해 조립도 및 부품 시퀀스 번호 SATA 부품 번호 부품 명칭 SCPAE5808-01 AE5808 우측 프론트 커버 SCPAE5808-02 팬 SCPAE5808-03 H 형 십자 홈 접시 머리 블랙 셀프 태핑 나사 ST3.5X13 SCPAE5808-04 프론트 PCB 패널 H 형 십자 홈 접시 머리 완전 나사부 셀프 태핑 나사 ST2.9X8 흑아연 GB845-...
Seite 43
中文 AE5808 EN DE Directório Capítulo I Principais Assuntos de Segurança: ...................... 44 Capítulo II Preparação para Carregamento: ......................45 Capítulo III Descrição da Função e Introdução de Painel: ................47 Capítulo IV Possíveis problemas de carregamento e manutenção: ............49...
中文 AE5808 EN DE Capítulo I Principais Assuntos de Segurança: - Este manual contém instruções importantes de segurança e operação, guarde-as para referência futura. - Nota: Este carregador é adequado apenas para baterias recarregáveis de chumbo-ácido para automóveis.Se usado para carregar outros tipos de baterias, pode explodir, causando ferimentos e danos materiais.
中文 AE5808 EN DE Capítulo II Preparação para Carregamento: 2.1 Preparação para carregamento: - Se você precisar remover a bateria do veículo para carregar, certifique-se de que todos os equipamentos no veículo estejam desligados para evitar centelhamento e remova o terminal de aterramento da bateria primeiro.
中文 AE5808 EN DE - Defina a corrente de carga (não exceda a corrente de carga recomendada da bateria). - O tempo de carregamento (do vazio ao cheio) é aproximadamente: capacidade nominal da bateria (Ah)/corrente de carga (A) × 1,25 =...
中文 AE5808 EN DE Capítulo III Descrição da Função e Introdução de Painel: 3.1 Este carregador pode atender às necessidades da maioria das baterias de carro e possui as seguintes características: - Modo de carregamento de 7 segmentos, display digital LED e indicação de status de LED.
Seite 48
中文 AE5808 EN DE - O carregador está conectado à tomada CA e o LED indicador de energia acende. - Coloque a bateria na voltagem de carga apropriada. - Defina o nível de corrente apropriado para a bateria e o LED indicador atual acenderá.
中文 AE5808 EN DE Capítulo IV Possíveis problemas de carregamento e manutenção: Problema Causa Solução O LED da bateria acenderá quando a tensão da bateria for inferior a 2V ou a bateria Bateria ruim Deixe o técnico profissional testar a bateria.
中文 AE5808 EN DE Capítulo V Diagramas de Explosão e Acessórios: Número de série Número de peças da Sata Nome da peça SCPAE5808-01 Tampa dianteira direita AE5808 SCPAE5808-02 Ventilador SCPAE5808-03 Parafuso auto-roscante preto de abeça de ranhura cruzada tipo H ST3.5X13...
Seite 51
中文 AE5808 EN DE 目録 第一章 主要の安全事項: ..........................52 第二章 充電準備: .............................. 53 第三章 機能の説明及びパネルの説明: ..................... 55 第四章 発生可能の充電問題及びメンテナンス: ................57 第五章 パーツ図及び部品 ..........................58...
Seite 52
中文 AE5808 EN DE 第一章 主要の安全事項: - 本取扱説明書は重要な安全操作及び操作説明を記載しているので、今後の参考のために大切に保管してください。 - ご注意:本充電器は充電可能の車用鉛蓄電池だけに利用できます。 その他の種類のバッテリーを充電する場合には、 爆発して人身傷害と財産損失を招く恐れがあります。 - 雨雪又は高温環境に充電器をさらさないよう注意してください。 - バッテリー充電器メーカーの推奨しない又は販売しない付属品を使用すると、火事、感電又は個人傷害を招く恐 れがあります。 - 充電器を使用しない際には、電源プラグを抜いて切断してから、電線の損傷を防ぐために入力・出力電線を包んで ください。 - 電源延長コードを使用しないよう注意してください。適切でない延長コードを使用する場合には火事と感電を招 く恐れがあります。やむを得ず電源延長コードを使用する場合には、以下の内容を確保してください。 a. 延長コードプラグのターミナルと充電器のプラグのターミナルの数、寸法と形が完全に同じになるよう注意して ください。 b. 延長コードの長さが 7.5m 以下の場合には、断面が 0.8mm 以上の導線を使用してください。 延長コードの長さが 30m 以下の場合には、断面が 1.3mm 以上の導線を使用してください。延長コードの長さが 45m 以下の場合には、 断面が 2.08mm 以上の導線を使用してください。...
Seite 54
中文 AE5808 EN DE 2.6 充電時間: - バッテリー銘板からその定格容量(Ah)及びバッテリーの目安充電電流を確認してください。確認できなかった場 合には、サプライヤーにご連絡ください。 - 充電電流を設定します(バッテリーの目安充電電流をオーバーしないよう注してください)。 - 充電時間(電量低下―充電満了):バッテリーの定格容量(Ah)/ 充電電流(A)×1.25= 充電時間(hr) ご注意: - 充電時間はバッテリーによって異なります。 2.7 操作について: - 本製品を使用する前に全ての安全と接続説明をよく読んでください。間違った操作がバッテリーの損傷、また重 大な個人傷害更に死亡事故を招く恐れがあります。...
Seite 55
中文 AE5808 EN DE 第三章 機能の説明及びパネルの説明: 3.1 本製品は殆どの自動車バッテリーの充電と始動サポートの需要に満足できます。特徴が主に以下のように: - 7 段階式充電モード、LED デジタル表示と LED 状態表示。 - 充電のオン / オフボタン - 電圧の選択スイッチ:12V/24V - 充電電流の選択スイッチ:2A/10A/20A(12V) 和 2A/10A(24V ) - 表示スイッチの選択:バッテリー電圧、充電電流、バッテリー電量比率 - LED デジタルディスプレイ、各機能の LED 表示ランプ 3.2 制御パネル: 電 充 充 接 源 電 電...
Seite 56
中文 AE5808 EN DE - バッテリーに適切な充電電圧を設定します。 - バッテリーに適切な電流等級を設定します。電流提示 LED が点灯します。 - オン / オフボタンを押して充電を始めます。 - 充電器は正しく接続したバッテリーを検知していない場合には、バッテリーが検知されるまでに接続エラーの LED 又はバッテリー故障の LED がずっと点灯します。その二つの LED 提示ライトが光った際には充電しません。充電が 開始する際には充電 LED ランプが点灯します。 - 充電完了後、オン / オフボタンを押して充電を停止した後、交流電源のコンセントから充電器を抜きます。 3.7 自動 7 段階式充電: - 自動バッテリー充電器の 7 段階式充電、高効率の充電技術、内蔵式のマイクロプロセッサ制御集積回路は迅速かつ 安全に充電を完成します。 3.8 自動マイクロプロセッサ制御ユニットの充電:...
Seite 57
中文 AE5808 EN DE 第四章 発生可能の充電問題及びメンテナンス: 問題 原因 解決方法 バッテリー電圧が 2V 以下の場合には バッテリー故障 LED が点灯します;又 専門の技術員にバッテリーのテストを任せて バッテリー故障 はバッテリーの故障の場合。例えば、 ください。 開放回路、ショート又は深刻な硫化。 充電器が交流コンセントに挿入したことを確 交流入力電源が足りない 認します。電源の LED ライトが点灯します。 充電器を抜いてバッテリーの接続を検査しま バッテリーのターミナルの接続エラ す;バッテリーのターミナル / 電極 / 自動車 ー シャーシの接続が良好であることを確認しま す。 バッテリー充電時の充電電圧が正しいことを バッテリーが充電でき 間違った充電電圧 検査します。 ない バッテリーが十分に充電したことを確認しま...
Seite 58
中文 AE5808 EN DE 第五章 パーツ図及び部品 番号 世達部品番号 部品名 AE5808 右上側のカバー SCPAE5808-01 扇風機 SCPAE5808-02 H 型十字穴付きドリルねじ ST3.5X13 SCPAE5808-03 前側 PCB プレート SCPAE5808-04 H 型十字穴付き黒ねじ(ねじ山)M4X10 黒亜鉛 GB818-76 SCPAE5808-05 PG9 黒色のケーブル用チャック SCPAE5808-06 AE5808 右下側カバー SCPAE5808-07 H 型十字穴付きドリルねじ ST3.5X19 SCPAE5808-08 AE5808 左上側カバー SCPAE5808-09 AE5808 正面側カバー...
Seite 59
中文 AE5808 EN DE Índice Capítulo I Precauciones principales de seguridad ....................60 Capítulo II Preparación de la carga: ..........................61 Capítulo III Descripción de las funciones e introducción del panel: ............63 Capítulo IV Posibles problemas de carga y mantenimiento: ................65...
中文 AE5808 EN DE Capítulo I Precauciones principales de seguridad - Este manual contiene instrucciones importantes de seguridad y operación, por favor guárdelo bien para futuras consultas. - Nota: este cargador solo es adecuado para las baterías recargables de plomo-ácido para los vehículos.Si se usa para cargar otros tipos de baterías, puede explotar y causar lesiones personales y daños de los bienes.
中文 AE5808 EN DE Capítulo II Preparación de la carga: 2.1 Preparación de la carga: - Si necesita sacar la batería del vehículo para cargarla, asegúrese de que todos los equipos en el vehículo están apagados para evitar la generación del arco eléctrico y primero quite el terminal a tierra de la batería.
中文 AE5808 EN DE 2.6 Tiempo de carga: - Consulte la capacidad nominal (AH) de la batería desde la placa de identificación y la corriente de carga recomendada para la batería. Si no se puede consultarlas, por favor comuníquese con el proveedor de la batería.
中文 AE5808 EN DE Capítulo III Descripción de las funciones e introducción del panel: 3.1 Este cargador puede satisfacer las necesidades de la carga de las baterías de la mayoría de los vehículos, principalmente tiene las siguientes características: - Modo de carga de 7 segmentos, pantalla digital LED e indicación del estado LED.
Seite 64
中文 AE5808 EN DE - El cargador está conectado a la toma de CA y el indicador LED de la fuente de alimentación se ilumina. - Se establece la tensión de carga adecuada para la batería. - Se establece el nivel de la corriente adecuado para la batería y el indicador LED de la corriente se ilumina.
中文 AE5808 EN DE Capítulo IV Posibles problemas de carga y mantenimiento: Problemas Causas Soluciones Cuando la tensión de la batería es inferior a 2V, el LED de la batería defectuosa se Pide que el técnico profesional realice la prueba para Batería defectuosa...
AE5808 EN DE Capítulo V Vista detallada y accesorios: No. del repuesto de SATA Nombre de piezas SCPAE5808-01 Cubierta frontal derecha de AE5808 SCPAE5808-02 Ventilador SCPAE5808-03 Tornillo autoroscante negro de cabeza plana Phillips en forma H de ST3,5X13 SCPAE5808-04 Tablero de PCB frontal...
Seite 67
中文 中文 AE5808 AE1016H/AE1016H-3 EN DE EN DE Date...
Seite 68
AE5808 版本号 / Version No / Versionsnummer /Номер версии 버전 번호 / Versão no./ バージョン番号 /No. de versión: V_AE_5808_1209 世达汽车科技(上海)有限公司 SATA Automotive Technology (Shanghai) Co., Ltd SATA Automobiltechnologie (Shanghai) GmbH SATA 사타자동차 기술 (상하이) 유한회사 SATA Tecnologia Automotiva (Shanghai) Ltda 世達自動車科技...
