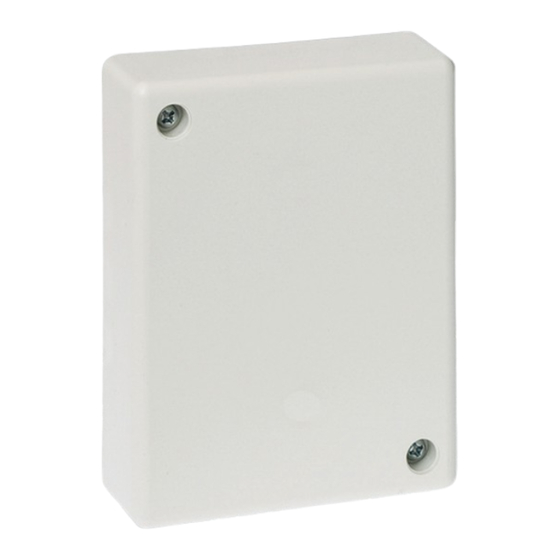

- Seite 1 Montage-Anschluss-Anleitung 2-Relais 2MG Modul BUS-2, aP Art.-Nr. 041220 P00190-10-002-03 Anerkennung Änderungen G114022 vorbehalten 2015-03-05...
-
Seite 2: Inhaltsverzeichnis
Montage-Anschluss-Anleitung 2-Relais 2MG Modul BUS-2, aP Inhaltsverzeichnis Seite 1. Anwendung ............. . . 3 2. -
Seite 3: Anwendung
Montage-Anschluss-Anleitung 2-Relais 2MG Modul BUS-2, aP Anwendung Dieses Modul erweitert die Palette der Meldergruppen- und Schaltmodule. Das Modul besitzt 2 Meldergruppeneingänge sowie 2 Relaisausgänge für beliebige Schaltfunktionen. Leistungsmerkmale Betrieb am BUS-2 der Zentralen MB-Secure Betrieb am BUS-2 der Zentralen MB12/24/48/100/256 (Betrieb als 5 Ausgangs-Modul) 2 Meldergruppeneingänge 2 Relaiausgänge mit je einem potenzialfreien Umschaltkontakt Großer Schaltleistungsbereich (5 V DC/10 mA bis 250 V AC/8 A) -
Seite 4: Funktionsbeschreibung
Montage-Anschluss-Anleitung 2-Relais 2MG Modul BUS-2, aP Funktionsbeschreibung Meldergruppeneingänge (Funktion nur verfügbar in Verbindung mit der Zentrale MB-Secure, siehe 4.1) - 2 Meldergruppen mit einer stabilisierten Spannung von 3,3 V DC - Abschlusswiderstand programmierbar: Festwert 12k1 oder 10k oder frei programmierbar 4k bis 14k (abhängig vom Überwachungsfenster) - Überwachungsfenster programmierbar auf ±20%, ±30% oder ±40% Die Zustände der 2 Meldergruppen werden getrennt im Busprotokoll über... -
Seite 5: Programmierung
Montage-Anschluss-Anleitung 2-Relais 2MG Modul BUS-2, aP Programmierung Die DIP-Schalter werden nur bei der Initialisierung (Anlegen der Betriebsspannung) ab- gefragt. Die Einstellung dieser Schalter ist deshalb nur im spannungslosen Zustand wirksam! BUS-2 Adresse einstellen Die DIP-Schalter S1/1 bis S1/6 dienen der Codie- rung der BUS-2 Teilnehmeradresse. -
Seite 6: Anschlussplan
Montage-Anschluss-Anleitung 2-Relais 2MG Modul BUS-2, aP Anschlussplan Die Sicherheitshinweise auf Seite 2 "ACHTUNG! Wichtige Sicherheitshinweise für Arbeiten an gefährlichen Spannungen" sind zu beachten! Ausgang Relais 1 Schirm Shield +12 V DC BUS-2 Daten Rel1 Installationsbereich Meldergruppe 1 für gefährliche Spannungen Meldergruppe 2 Rel2 Ausgang Relais 2... -
Seite 7: Montage Abreißkontakt
Montage-Anschluss-Anleitung 2-Relais 2MG Modul BUS-2, aP Montage Abreißkontakt Kabeleinführung hinten ausbrechen Abstandsbolzen und Platine mit Schalter gemäß Abbildung auf dem Montageuntergrund fest- schrauben. Der Schalter muss über dem Halter für Kabelbinder positioniert sein Abstand zwischen Schalter und dem Halter für Kabelbinder ca. 2 mm bzw. ca. -
Seite 8: Technische Daten
Abmessungen: 85 x 109 x 30 mm Farbe verkehrsweiß (ähnlich RAL 9016) Das Gerät ist konform zu EN 50131-3, Grad 3, Klasse II Das Gerät ist konform zu SES-EMA-RL-T2:2010-08 Honeywell Security Group Novar GmbH Johannes-Mauthe-Straße 14 P00190-10-002-03 D-72458 Albstadt 2015-03-05 www.honeywell.com/security/de... - Seite 9 Mounting and Connection Instructions 2-Relay 2-Input Module BUS-2, s.m. Item no. 041220 P00190-10-002-03 approval Subject to change G114022 without notice 2015-03-05...
-
Seite 10: Security Notes
Mounting and Connection Instructions 2-Relay 2-Input Module BUS-2, s.m. Table of contents Page 1. Application ............. . . 11 2. -
Seite 11: Application
Mounting and Connection Instructions 2-Relay 2-Input Module BUS-2, s.m. Application This module is a further addition to the range of detector group and switching modules. The module has 2 detectorgroup inputs and 2 relay outputs for switching functions. Performance features Operation at BUS-2 (complete function range in conjunction with MB-Secure control panel) Operation at BUS-2 in conjunction with MB12/24/48/100/256 (operation as 5 Output Module) -
Seite 12: Function
Mounting and Connection Instructions 2-Relay 2-Input Module BUS-2, s.m. Function Detector group inputs - The 2 detector groups operate with a stabilized voltage of 3.3 V DC. - End of line resistor programmable: fixed value 12k1 or 10k, freely programmable 4k to 14k (depending on monitoring area) - Monitoring area programmable: ±20%, ±30% or ±40% The states of the 2 detector groups are transmitted separately in the bus protocol via... -
Seite 13: Programming
Mounting and Connection Instructions 2-Relay 2-Input Module BUS-2, s.m. Programming The DIP switches are only queried during initialization (when the operating voltage is applied). Therefore, the setting of this switch is only effective when energized BUS-2 address setting The DIP switches S1/1 to S1/6 serve as coding for the BUS-2 user address. -
Seite 14: Connection Diagram
Mounting and Connection Instructions 2-Relay 2-Input Module BUS-2, s.m. Connection diagram Observe the security notes "ATTENTION! Important security notes to dangerous voltage operation" on Page 10! Output relay 1 Shield Shield +12 V DC BUS-2 Data Rel1 Installation area for Detectorgroup 1 dangerous voltages Detectorgroup 2... -
Seite 15: Final Assembly
Mounting and Connection Instructions 2-Relay 2-Input Module BUS-2, s.m. Mounting Tear-off contact Break out opening in the bottom plate Screw the spacer and the PCB with the tear-off contact to the mounting surface as shown. The switch must be positioned above the retainer for cable binders Distance between the switch and the retainer for cable binders approx. - Seite 16 Dimensions 85 x 109 x 30 mm Colour traffic white (similar to RAL 9016) Device as per EN 50131-3, Security grade 3, Environmental Class II Device as per SES-EMA-RL-T2:2010-08 Honeywell Security Group Novar GmbH Johannes-Mauthe-Straße 14 P00190-10-002-03 D-72458 Albstadt 2015-03-05 www.honeywell.com/security/de...
