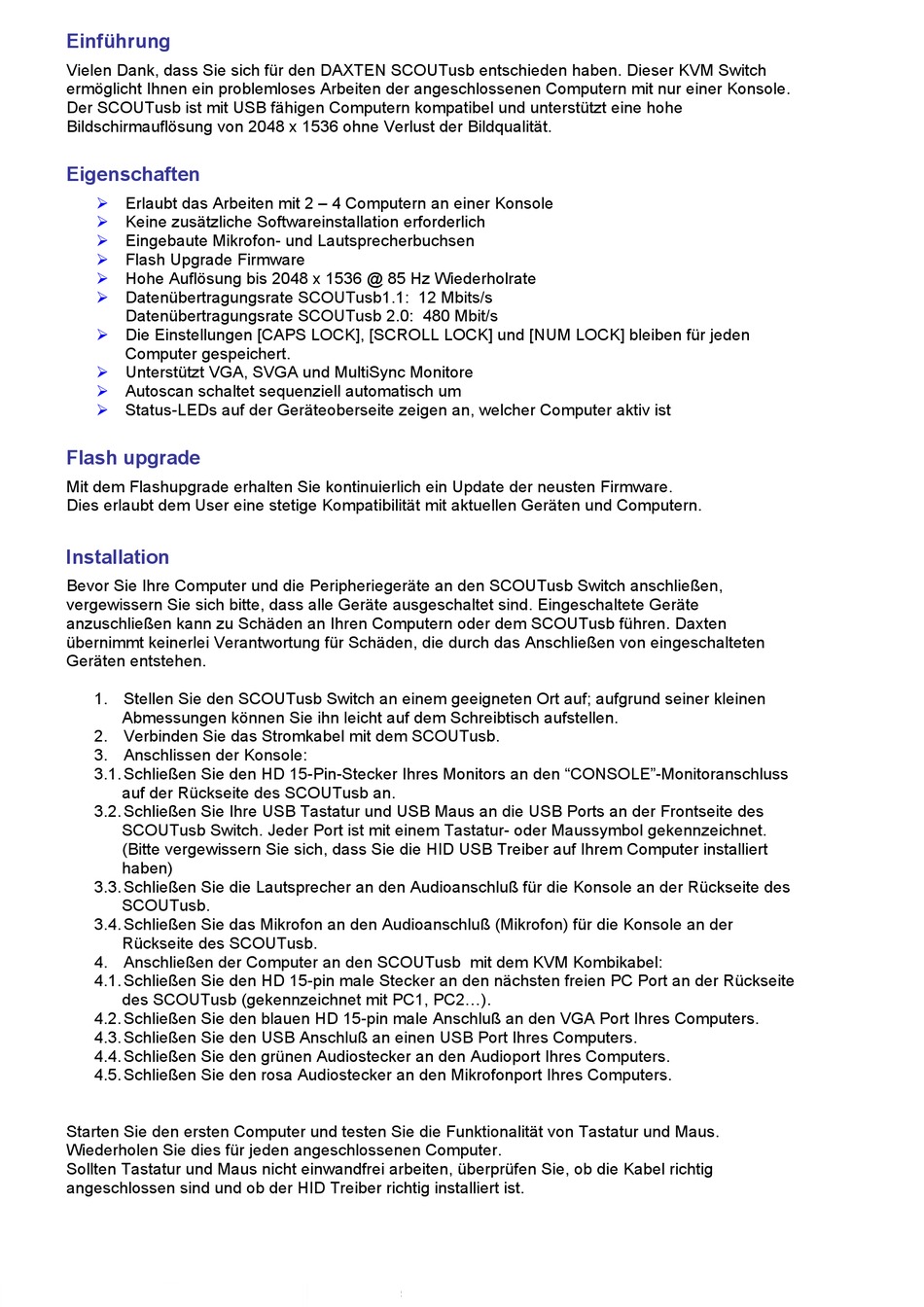

Einführung
Vielen Dank, dass Sie sich für den DAXTEN SCOUTusb entschieden haben. Dieser KVM Switch
ermöglicht Ihnen ein problemloses Arbeiten der angeschlossenen Computern mit nur einer Konsole.
Der SCOUTusb ist mit USB fähigen Computern kompatibel und unterstützt eine hohe
Bildschirmauflösung von 2048 x 1536 ohne Verlust der Bildqualität.
Eigenschaften
Erlaubt das Arbeiten mit 2 – 4 Computern an einer Konsole
!
! Keine zusätzliche Softwareinstallation erforderlich
! Eingebaute Mikrofon- und Lautsprecherbuchsen
! Flash Upgrade Firmware
! Hohe Auflösung bis 2048 x 1536 @ 85 Hz Wiederholrate
! Datenübertragungsrate SCOUTusb1.1: 12 Mbits/s
Datenübertragungsrate SCOUTusb 2.0: 480 Mbit/s
! Die Einstellungen [CAPS LOCK], [SCROLL LOCK] und [NUM LOCK] bleiben für jeden
Computer gespeichert.
! Unterstützt VGA, SVGA und MultiSync Monitore
! Autoscan schaltet sequenziell automatisch um
! Status-LEDs auf der Geräteoberseite zeigen an, welcher Computer aktiv ist
Flash upgrade
Mit dem Flashupgrade erhalten Sie kontinuierlich ein Update der neusten Firmware.
Dies erlaubt dem User eine stetige Kompatibilität mit aktuellen Geräten und Computern.

Installation

Bevor Sie Ihre Computer und die Peripheriegeräte an den SCOUTusb Switch anschließen,
vergewissern Sie sich bitte, dass alle Geräte ausgeschaltet sind. Eingeschaltete Geräte
anzuschließen kann zu Schäden an Ihren Computern oder dem SCOUTusb führen. Daxten
übernimmt keinerlei Verantwortung für Schäden, die durch das Anschließen von eingeschalteten
Geräten entstehen.
1. Stellen Sie den SCOUTusb Switch an einem geeigneten Ort auf; aufgrund seiner kleinen
Abmessungen können Sie ihn leicht auf dem Schreibtisch aufstellen.
2. Verbinden Sie das Stromkabel mit dem SCOUTusb.
3. Anschlissen der Konsole:
3.1. Schließen Sie den HD 15-Pin-Stecker Ihres Monitors an den "CONSOLE"-Monitoranschluss
auf der Rückseite des SCOUTusb an.
3.2. Schließen Sie Ihre USB Tastatur und USB Maus an die USB Ports an der Frontseite des
SCOUTusb Switch. Jeder Port ist mit einem Tastatur- oder Maussymbol gekennzeichnet.
(Bitte vergewissern Sie sich, dass Sie die HID USB Treiber auf Ihrem Computer installiert
haben)
3.3. Schließen Sie die Lautsprecher an den Audioanschluß für die Konsole an der Rückseite des
SCOUTusb.
3.4. Schließen Sie das Mikrofon an den Audioanschluß (Mikrofon) für die Konsole an der
Rückseite des SCOUTusb.
4. Anschließen der Computer an den SCOUTusb mit dem KVM Kombikabel:
4.1. Schließen Sie den HD 15-pin male Stecker an den nächsten freien PC Port an der Rückseite
des SCOUTusb (gekennzeichnet mit PC1, PC2...).
4.2. Schließen Sie den blauen HD 15-pin male Anschluß an den VGA Port Ihres Computers.
4.3. Schließen Sie den USB Anschluß an einen USB Port Ihres Computers.
4.4. Schließen Sie den grünen Audiostecker an den Audioport Ihres Computers.
4.5. Schließen Sie den rosa Audiostecker an den Mikrofonport Ihres Computers.
Starten Sie den ersten Computer und testen Sie die Funktionalität von Tastatur und Maus.
Wiederholen Sie dies für jeden angeschlossenen Computer.
Sollten Tastatur und Maus nicht einwandfrei arbeiten, überprüfen Sie, ob die Kabel richtig
angeschlossen sind und ob der HID Treiber richtig installiert ist.
