Inhaltszusammenfassung für Daxten SCOUTutp

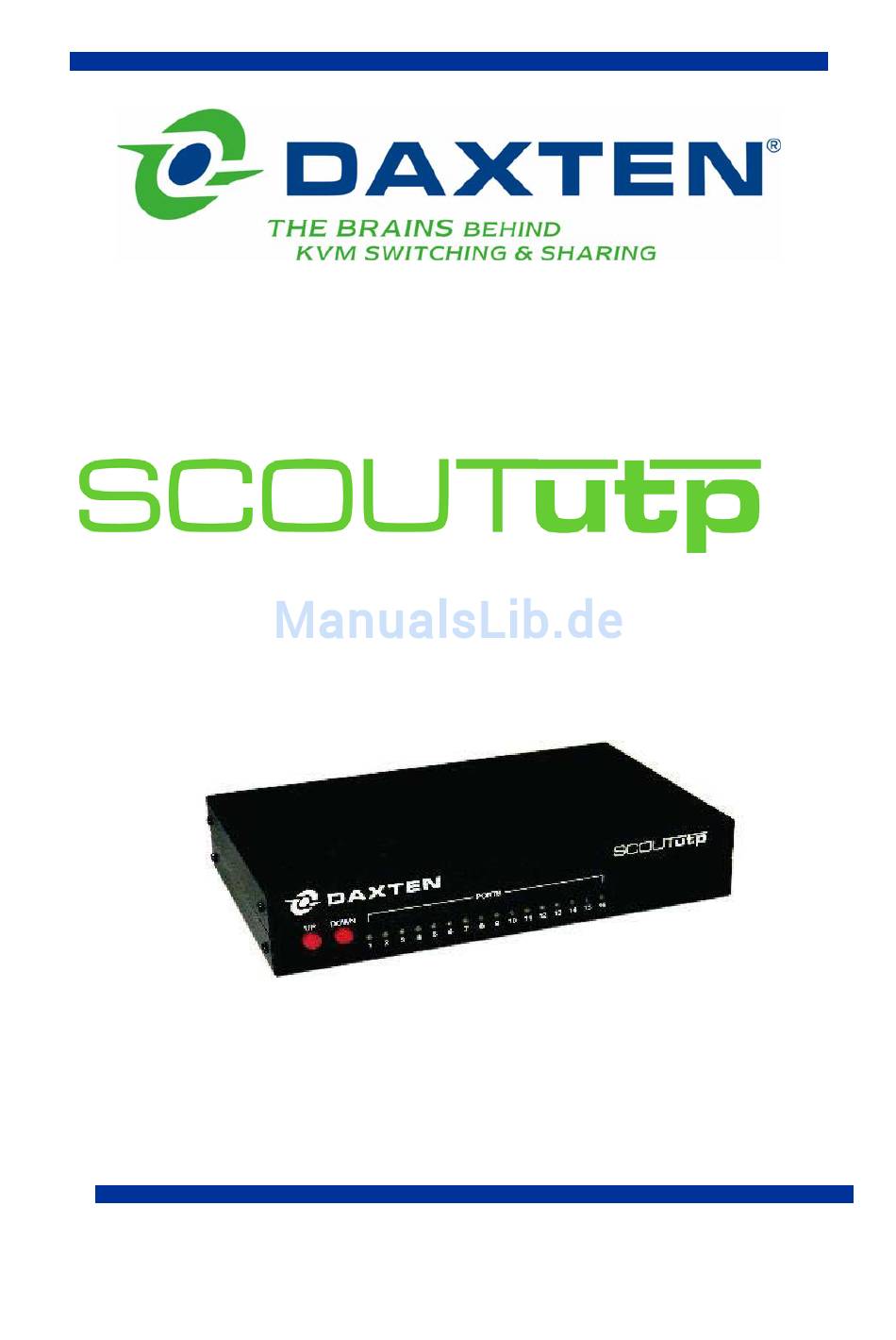

- Seite 1 Benutzerhandbuch...
-
Seite 2: Spezifikationen
© Copyright 2004. All rights reserved. Daxten, the Daxten logo, SCOUTutp and The Brains Behind KVM Switching and Sharing are trademarks of Daxten Industries. All other trademarks acknowledged. -
Seite 3: Installation

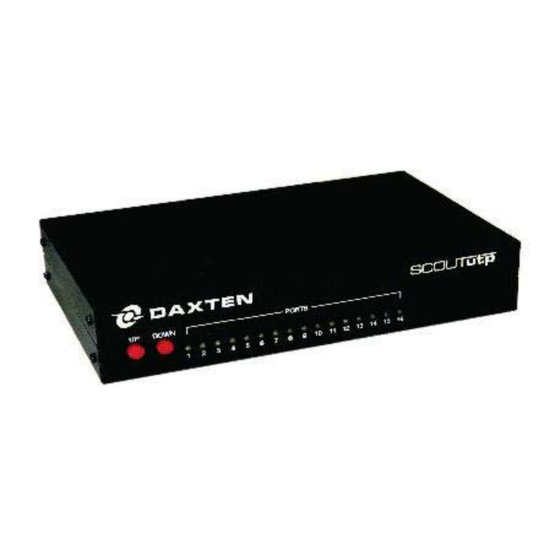

Der eingebaute KVM Umschalter gewährt eine einfache und genaue Kontrolle von bis zu 16 PC’s mit einer Konsole. Der SCOUTutp ist kompatibel zu PS/2, USB und SUN Geräten. Die Tastatur- und Mausemulation sorgt für ein problemloses und fehlerfreies Arbeiten. Das Umschalten zwischen den PC’s kann über Hot Key Befehle über die Tastatur, über das OSD oder über Schalter am Gerät... -
Seite 4: Benutzung Des Scoututp
Sekunde nicht nutzen können. Dies wird durch den Synchronisationsprozess verursacht, der das korrekte Arbeiten der Maus ermöglicht. Tastaturbefehle Um über die Tastatur Befehle and den SCOUTutp zu senden, drücken Sie zweimal innerhalb von 2 Sekunden die Ctrl Taste. Dürcken Sie die entsprechende Befehlstaste. Die nachfolgenden Befehle werden unterstützt:... -
Seite 5: General Settings / Allgemeine Einstellungen
General Settings General Settings / Allgemeine Einstellungen Security Wählen Sie General aus und drücken ENTER , das General Settings Fenster Hotkey erscheint. In diesem Menü können Sie folgende Einstellungen vornehmen: Autoskip Serial port Security / Sicherheit Keyboard language Das OSD verfügt über einen Passwortschutz auf drei Sicherheitsebenen. Jede Switch name Sicherheitsebene hat unterschiedliche Zugangsrechte: 1 x Administrator (Status A) - Seite 6 Leertaste bis die Zeile gelöscht ist. (KB) Keyboard / Tastatur (Emulation rechnerseitig) Der SCOUTutp arbeitet mit Windows, Linux, HP UX, Alpha UNIX SGI, DOS, Novell, MAC, USB oder Open VMS. Die Werkseinstellung setzt den Tastaturmodus für PS oder Intel basierende Computer.
-
Seite 7: Users / Benutzer
Die Eingabe von 9 9 9 in der LBL Spalte zeigt das Label permanent. Bei der Eingabe 0 0 0 – erscheint das Label gar nicht. Die Eingabe von 9 9 9 in der T/O Spalte deaktiviert die Timeoutfunktion. Bei Eingabe von 0 0 0 – startet die Timeoutfunktion sofort . -
Seite 8: Benutzung Der Kontroll-Software
Drücken Sie Esc zum Speichern und Verlassen des Menüs. Benutzung der Kontroll-Software Alternativ zum OSD Menü können Sie das SCOUTutp System mit der Kontroll-Software bedienen. Diese befindet sich auf der beigefügten CD. Mit dem OSD bedienen Sie das System und sehen die Bildschirme mit ein und demselben Monitor. - Seite 9 Klicken Sie auf das entsprechende Symbol und das System schaltet auf diesen Computer. Da Sie mit dem Computer nun verbunden sind, erscheint das Symbol mit einem roten Hintergrund. Administrieren Sie nu diesen Computer mit der Tastatur und der Maus, die an dem SCOUTutp angeschlossen sind.
-
Seite 10: Password Protection / Passwortschutz
Settings Password protection / Passwortschutz Wenn das SCOUTutp System Passwort geschützt ist, arbeitet die Kontrollsoftware wie das OSD. Sie erhalten also nur Zugang zur Software, wenn Sie das Passwort eingeben. Die Zugriffsrechte sind also die, die Sie mit diesem Passwort auch im OSD haben. -
Seite 11: Einstellungen An Einem Computer
Mit der Software können Sie die Firmware aktualisieren von: OSD, Manager und Adapter. Die aktuelle Firmware ist auf der Marketing & Dokumentations CD. Systemanforderungen für die SCOUTutp Update software Pentium 166 oder höher mit 16 MB RAM und 10 MB freier Festplattenspeicher. -
Seite 12: Prüfen Der Firm- Und Hardwareversion
So überprüfen Sie die Nr. der Version: Öffnen Sie das SCOUTutp Switch Updateprogram. In dem Feld Switch Unit gehen Sie zu SCOUTutp Manager Option. Klicken Sie F/W Version Die Nr. der aktuellen Firmwareversion wird in dem Kästchen Switch Unit angezeigt. -
Seite 13: Reset (Rücksetzen) Eins Switches Oder Adapters
Firmwareupdates generieren einen Logfile pro Session, der chronologisch in der Aktionsliste aufgeführt wird. Sie können diese Logfiles mit jedem ASCII Texteditor lesen. Die Logfiles liegen im Windowsverzeichnis. Reset Wenn sich die Software oder ein Adapter “aufhängt” oder die Maus nicht mehr arbeitet, erfolgt das Reset über die serielle Schnittstelle. -
Seite 14: Usb / Mac Einstellungen
USB / Mac Einstellungen Für die speziellen Einstellungen tun Sie bitte folgendes: Installieren Sie den USB Adapter Schliessen Sie eine PS/2 Tastatur an den Manager oder den Switch Öffnen Sie ein Textedit Programm (z.B.Notepad oder SimpleText) Halten Sie die Esc Taste, drücken Sie die S Taste, und lassen Sie die Esc Taste los Der USB-zu-PS/2 Umwandlungschip Version und Settings erscheint: “v2.1[wp]”... -
Seite 15: Service Information
Service Information Technischer Kundendienst Sollten Sie die Ursache eines Problems nicht selber finden können, wenden Sie sich bitte an Daxten und fragen Sie nach dem Technischen Kundendienst. Wenn möglich sollten Sie von einem Apparat in der Nähe des Gerätes anrufen, da wir u. U. das Problem direkt am Telefon lösen können. Können wir Ihr Problem nicht sofort lösen und stellen fest, dass das Gerät fehlerhaft ist, geben wir Ihnen eine... - Seite 16 Ireland United Kingdom Bay 21 811 W. Evergreen Ave 5 Manhattan Business Park Free Zone West Suite 302A Westgate Shannon, Co. Clare Chicago, IL 60622 London W5 1UP info.ie@daxten.com info.us@daxten.com info.uk@daxten.com www.daxten.ie www.daxten.us www.daxten.co.uk Tel: +353 (0) 61 23 4000...
