AUFBAU

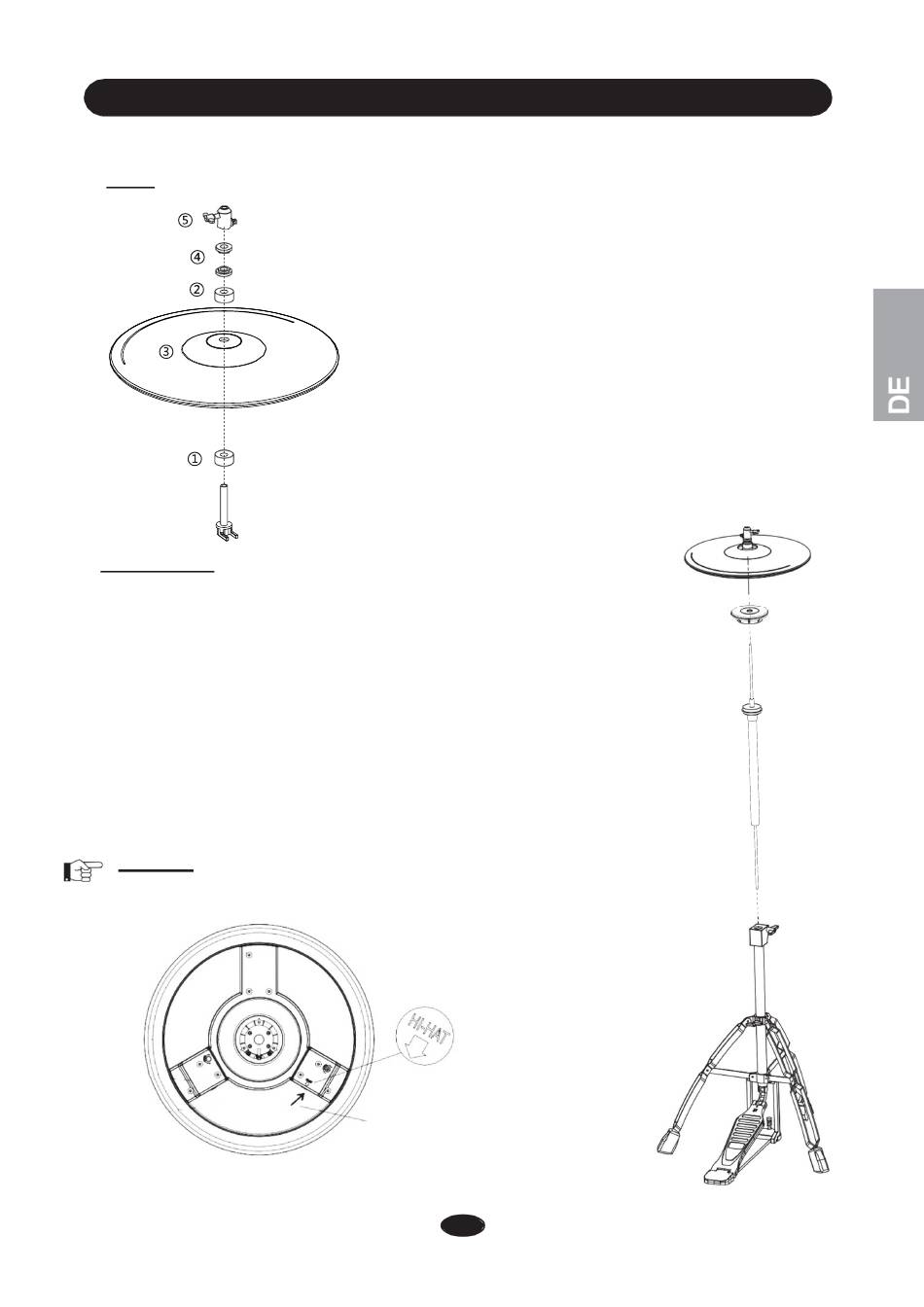

MONTAGE DER KOMPONENTEN - 1

Hi-Hat
Hi-Hat-Ständer
1. Klappen Sie die Füße (1) so weit auf, dass der Ständersockel sicher steht.
2. Stecken Sie die dünne Zugstange
gestrichelte Linie), und schrauben Sie sie im Uhrzeigersinn fest.
3. Führen Sie jetzt das Mittelrohr (3) über die Zugstange (2) und stecken Sie
es in das Sockelrohr.
4. Bringen Sie das Mittelrohr (3) in die gewünschte Höhe und ziehen Sie die
Flügelmutter fest. Fixieren Sie dann das Mittelrohr mit der Memory Lock.
5. Bringen Sie jetzt wie gewohnt das Hi-Hat-Pad (5) am Ständer an.
6. Achten Sie unbedingt darauf, dass die Trigger-Zone (halbmondförmige
Markierung) des Hi-Hat-Pads zu Ihnen weist.
Achtung: Wenn Sie zwischen Hi-Hat-Pad und Tray (4) nicht genügend
Platz lassen, funktioniert die Hi-Hat nicht ordnungsgemäß.
Schieben Sie den großen Beckenfilz (1) auf die
1.
Zugstange.
Schieben Sie einen der beiden kleinen Filze (2) auf
2.
den Gewindestab der Hi-Hat-Clutch.
Stecken Sie den Gewindestab von unten durch das
3.
Hi-Hat-Pad (3). Achten Sie dabei auf die Führungsnut.
Schieben Sie den zweiten kleinen Filz (2) auf den
4.
Gewindestab und fixieren Sie die Hi-Hat-Clutch
gemäß der Abbildung mit beiden Muttern (4).
Bitte die Muttern nicht zu fest ziehen.
Schrauben Sie nun den Kopf (5) auf die Hi-Hat-
5.
Clutch und fixieren Sie ihn mit der Vierkantmutter.
(2) vorsichtig in das Sockelrohr (siehe
Stecken Sie die Auflage (4) über die Zugstange (2).

KABEL HIER EINSTECKEN

17
⑤
④
②
③
①
