- Seite 1 SpeedLight Kit USER’S MANUAL BEDIENUNGSANLEITUNG...
- Seite 2 CONTENTS TABLE INSTALLATION ..................PLAYING ....................AUFBAU ....................SPIELEN ....................www.2box-drums.com...
-
Seite 3: Handling And Transport
TAKING CARE OF YOUR DRUM LOCATION SERVICE Do not expose the drum set to the following This product may only be serviced by qualified conditions to avoid deformation, discoloration service personnel. or more serious damage: HANDLING AND TRANSPORT direct sunlight (near a window), ... -
Seite 4: Installation

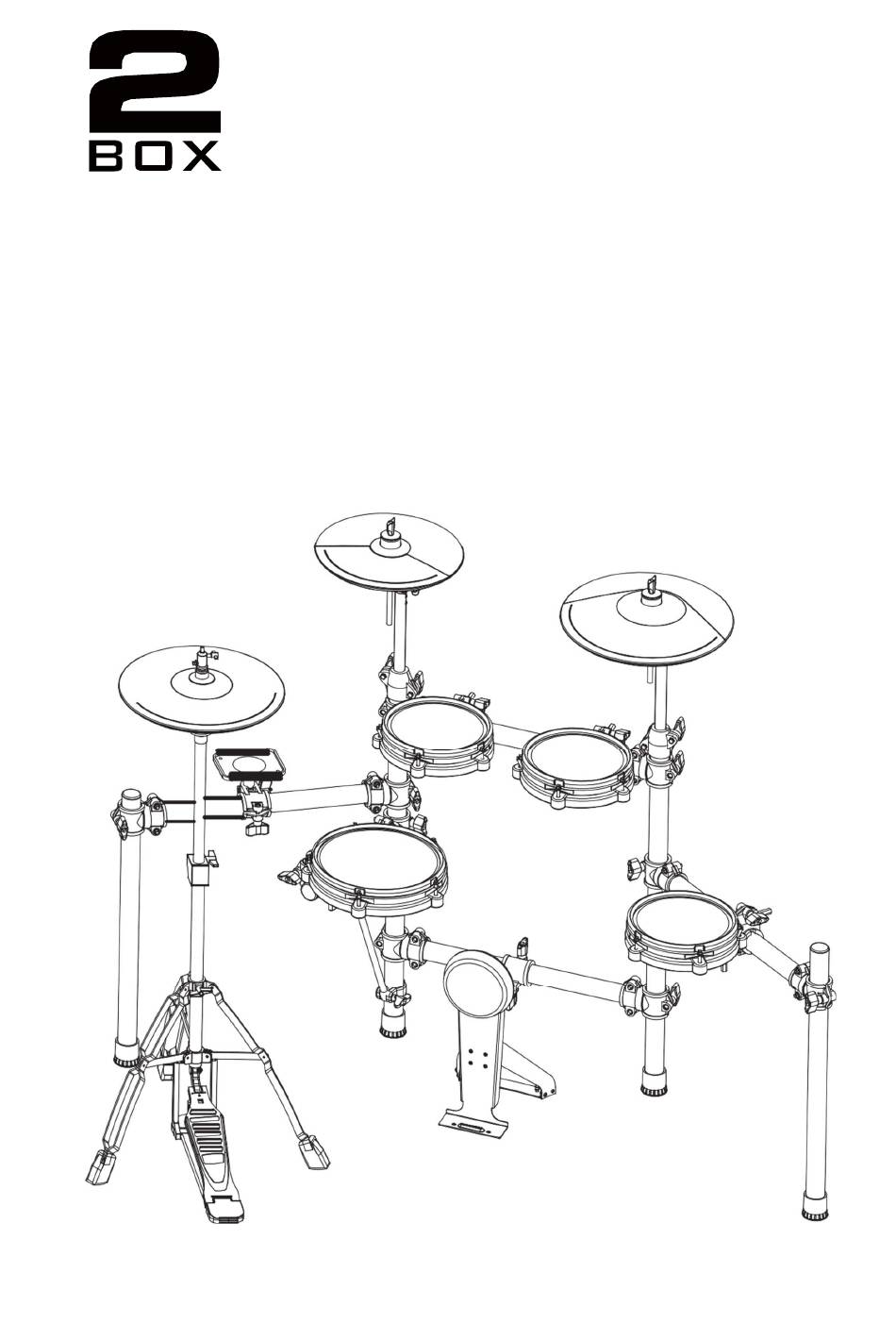

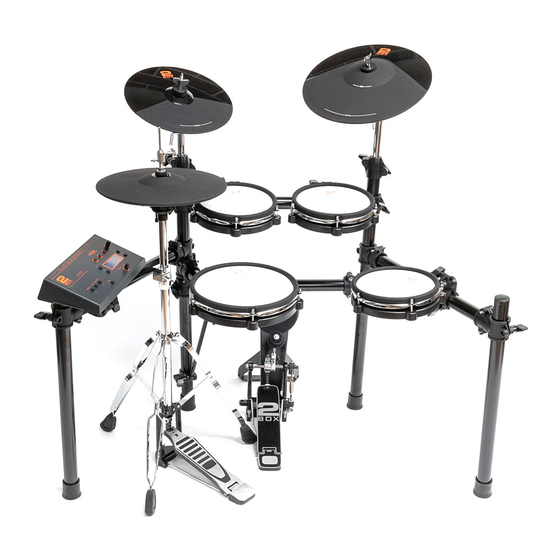

INSTALLATION CRASH RIDE HI-HAT TOM1 SOUND MODULE TOM2 HOLDER SNARE TOM3 KICK The diagram shows the complete drum kit after installation. -
Seite 5: Rack Installation
INSTALLATION RACK INSTALLATION - 1 ① ③ ② ⑤ ④ ⑥ ⑦ ⑧ ⑩ ⑨ This is the view of the individual parts. Set up the drums according to the diagram on the next pages. - Seite 6 WARNING: Fasten related wing nuts after each step to avoid that components fall. 1. Insert post (1) into cross bar (6) as shown in the picture. Fasten its wing nuts. 2. Turn the side without wing nuts towards you. Insert bar (4) into the left center post (1L).
- Seite 7 4. Move both bar (4) and snare bracing rod (4a) up at the same time. Then fit the loop to the left center post (1L). Fasten the wing nuts. ③ 5. Insert cross bar (5) into the left center post (1L).
- Seite 8 8. Insert both cymbal rod connector clamps (7) ⑨ into the top of center posts. ⑨ Insert cymbal rod (8) into cymbal rod connector clamps (7). 10. Insert hex rod sleeves (9) into their clamps as shown in the picture. 11.
- Seite 9 ⑧ ⑧ This diagram shows the completely installed drum rack. Please check the rack before you start pad installation. ⑨ ⑨ ⑦ ⑦ ③ ⑨ ⑤ ④ ⑤ ⑨ ⑩ ② ⑥ ① ② ①...
- Seite 10 INSTALLATION COMPONENTS INSTALLATION - 1 Hi-Hat Slide the large felt (1) onto the hollow rod. Slide one of the two small felts onto the threaded rod of the Hi-Hat clutch. 3. Insert the threaded rod from below through the Hi-Hat pad (3). Pay attention to the guide groove. 4.
- Seite 11 INSTALLATION COMPONENTS INSTALLATION - 2 Cymbal ① 1. Remove the wing nut, washer and felt pad from the top of the rod. 2. Put the cymbal pad into the rod, then place back parts removed in ② step 1. Fasten the wing nut, but not too tightly. It allows the pad to pivot a little bit—just like a real acoustic cymbal.
-
Seite 12: Playing
PLAYING Playing the Snare Drum PLAYING Strike the pad’s central position (head) to play All pads are velocity sensitive. Strike the a head sound. Strike the pad’s rim for a rim pad harder to achieve a higher volume sound. and softer for a lower volume. Playing a Tom Strike the pad’s central position (head) to play a head sound. -
Seite 13: Pflege Und Wartung
PFLEGE UND WARTUNG AUFSTELLUNGSORT WARTUNG Platzieren Sie das Schlagzeug niemals an Dieses Produkt darf nur von geschulten und einem der folgenden Orte, um Verformungen, autorisierten Fachkräften gewartet werden. Verfärbungen und andere Schäden zu vermeiden: HANDHABUNG UND TRANSPORT in direktes Sonnenlicht (z.B. an einem ... -
Seite 14: Aufbau
AUFBAU CRASH RIDE HI-HAT TOM1 MODUL- HALTER TOM2 SNARE TOM3 KICK Die Abbildung zeigt das fertig aufgebaute Schlagzeug. - Seite 15 AUFBAU RACK AUFBAU - 1 ① ③ ② ⑤ ④ ⑥ ⑦ ⑧ ⑩ ⑨ Hier sehen Sie, wie die einzelnen Teile aussehen. Bitte bauen Sie das Rack gemäß der Abbildungen auf den folgenden Seiten auf.
- Seite 16 ACHTUNG: Ziehen Sie Flügelmuttern immer fest an, damit sich die Komponenten nicht ungewollt lösen können. 1. Schieben Sie die beiden Hauptrohre (1) gemäß Abbildung in die Querstange (6). Ziehen Sie die betreffenden Flügel- muttern fest an. 2. Drehen Sie die Seite ohne Flügelmuttern zu sich hin.
- Seite 17 4. Schieben Sie die Stange (4) und die Snare-Strebe (4a) gleichzeitig auf das Hauptrohr (1L) und ziehen Sie die Flügelmuttern fest. 5. Schieben Sie die Querstange (5) auf das linke Hauptrohr (1), ziehen Sie dort die ③ Flügelmutter fest und befestigen Sie den Standfuß...
- Seite 18 Setzen Sie die Halterungs-Klemmen (7) oben auf die beiden Mittelrohre (1). Befestigen Sie die Beckenarme (8) an den Halterungs-Klemmen (7). ⑨ ⑨ Befestigen Sie die Snarehalter-Klemme (9) und die drei Tomhalter-Klemmen (9) wie abgebildet an der Snarestange (4) bzw. der Querstange (3). Versehen Sie die Snarehalter-Klemme (9) mit dem Sechskantwinkel (10).
- Seite 19 ⑧ ⑧ Diese Abbildung zeigt das fertig zusammengebaute Rack. Bitte überprüfen Sie, ob es auch stabil steht, bevor Sie die Pads montieren. ⑨ ⑨ ⑦ ⑦ ③ ⑤ ⑨ ④ ⑤ ⑨ ⑩ ② ⑥ ① ② ①...
-
Seite 20: Montage Der Komponenten
AUFBAU MONTAGE DER KOMPONENTEN - 1 Hi-Hat Schieben Sie den großen Beckenfilz (1) auf die Zugstange. Schieben Sie einen der beiden kleinen Filze (2) auf den Gewindestab der Hi-Hat-Clutch. Stecken Sie den Gewindestab von unten durch das Hi-Hat-Pad (3). Achten Sie dabei auf die Führungsnut. Schieben Sie den zweiten kleinen Filz (2) auf den Gewindestab und fixieren Sie die Hi-Hat-Clutch gemäß... - Seite 21 AUFBAU MONTAGE DER KOMPONENTEN - 2 Becken-Pads 1. Entfernen Sie die Flügelmutter, die Unterlegscheibe und das ① Filzkissen von der Stange. 2. Schieben Sie das Becken auf die Stange und bringen Sie die in Schritt 1 entfernten Komponenten wieder an. Drehen Sie die ②...
-
Seite 22: Benutzung
BENUTZUNG SPIELEN AUF DEN PADS Spielen der Snare Alle Pads sind anschlagdynamisch: Je härter Schlagen Sie in der Mitte auf das Pad um den man anschlägt, desto lauter wird der Fell-Sound anzusteuern. Schlagen Sie auf den ausgelöste Klang. Spannreifen, um den „Rim-Sound“ anzusteuern. Spielen der Toms Schlagen Sie in der Mitte auf ein Pad, um den Fell-Sound auszulösen. - Seite 23 Distributors Germany/Austria/Benelux Hyperactive Audiotechnik GmbH Neukirchner Str. 18 65510 Hünstetten GERMANY www.hyperactive.de United Kingdom Hand in Hand Broadley Park Road, Roborough Plymouth Devon PL6 7EZ ENGLAND https://www.handinhand.uk.net Rest of the world www.2box-drums.com/distributors...
