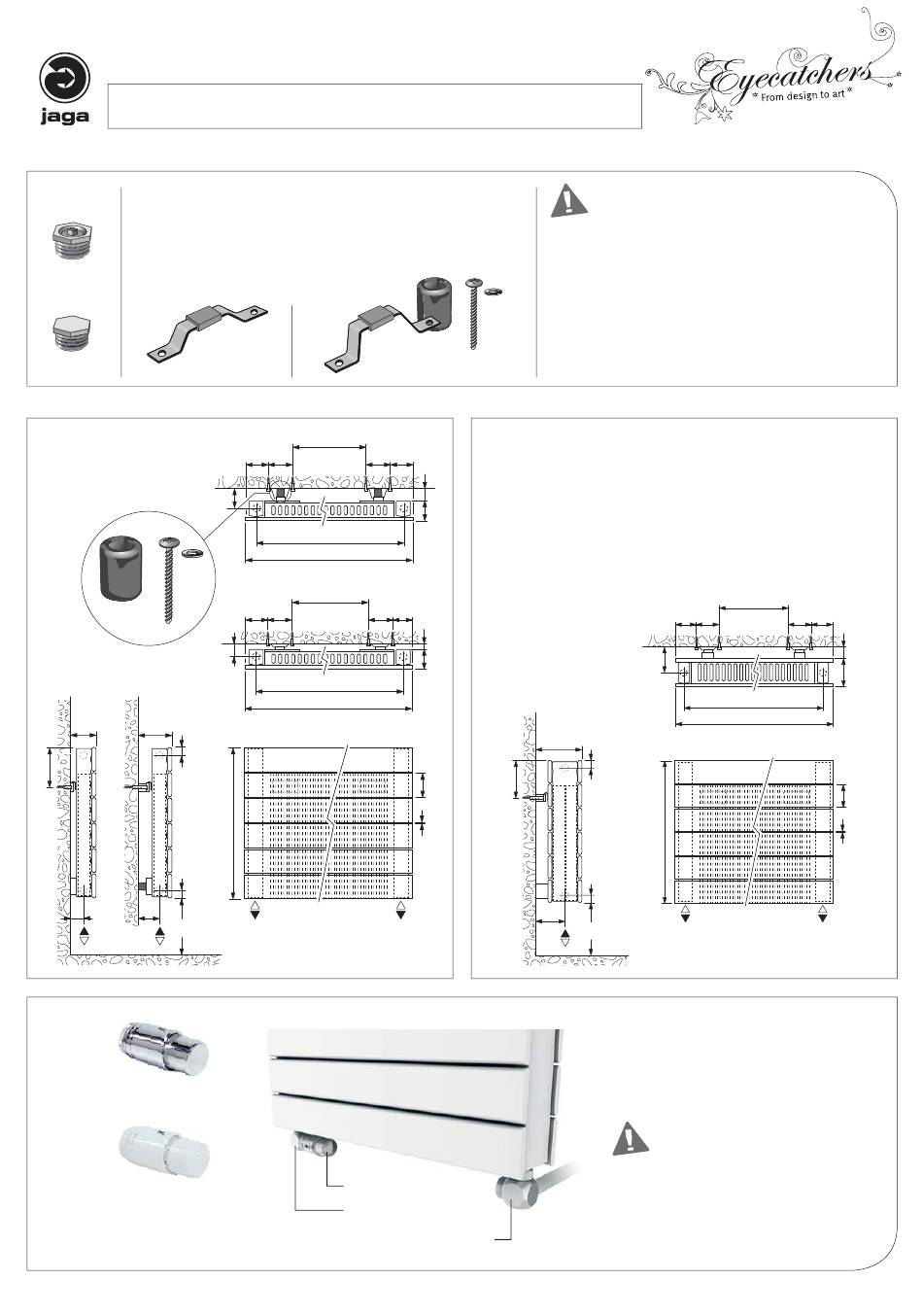

Jaga Panel Plus Montagehinweis

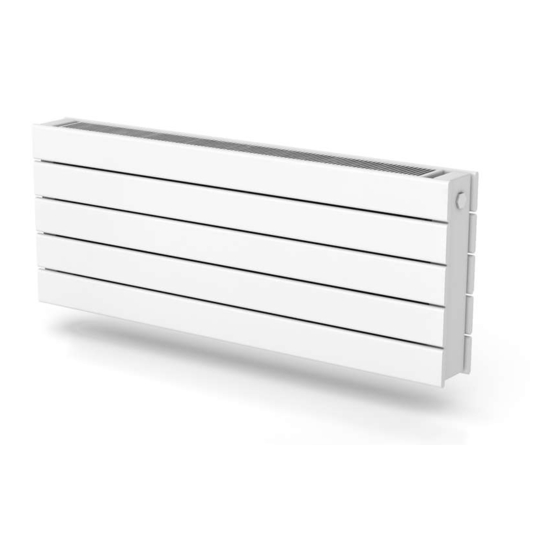

Panel Plus Horizontal Wall
Montagehandleiding wandmodel / Instructions de montage modèle mural
Montagehinweis Wandmodell / Mounting instructions wall mounted model
x 1
x 2 (x 3
x 1
Afmetingen type 11
Dimensions type 11
Abmessungen Typ 11
Dimensions type 11
6 8
2
10
2
3
5
min. 10
Optie
Option
Code 5090. 1151
5090
Code .1150
www.jaga.be
Aantal afhankelijk van de lengte van het toestel
Nombre en fonction de la longueur du radiateur
Anzahl Abhängig von der Länge der Heizkörper
Number depending on the length of the radiator
- x 4)
L - 27
6.5 7 7
5
L - 5.5
L
L - 27
6.5 7 7
3
L - 5.5
L
H
G1/2"
Code 5090.1151
Code 5094.423
Afmetingen type 22
Dimensions type 22
6.5
Abmessungen Typ 22
Dimensions type 22
3
5
6.5
1
5
12
10
6
0.3
7.5
G1/2"
Code 5096.005
Om veiligheidsredenen zijn geen schroeven of
muurpluggen meegeleverd. Contacteer uw speciaalzaak
voor het juiste type.
Pour des raisons de sécurité, les vis et les chevilles ne
sont pas fournies. Contactez votre magasin spécialisé
pour le bon type de cheville.
Aus Sicherheitsgründen sind keine Schrauben oder Dübel
mitgeliefert. Kontaktieren Sie Ihren Baustoff handel für die
richtigen Dübel.
For safety reasons screws or wall plugs aren't delivered.
Contact your specialist store for the right type.
L - 27
6.5 7
7.5
L - 5.5
L
2
H
2
G1/2"
min. 10
Klemkoppelingen voor ventielen: zie Jaga catalogus.
Raccords bicônes pour vannes: voir catalogue Jaga.
Klemmringverschraubungen für Ventile:
Siehe Jaga Katalog.
Sleeve couplings for valves: see Jaga catalogue.
Gebruik bij elke hydraulische verbinding
teflon of vlas.
Toujours utiliser du teflon ou du chanvre à chaque
raccordement hydraulique.
Bei jedem hydraulischen Anschluss Dichtband oder
Hanf verwenden.
Always use PFTE tape or flax for all hydraulic
connections.
7 6.5
3
9
6
0.3
G1/2"
