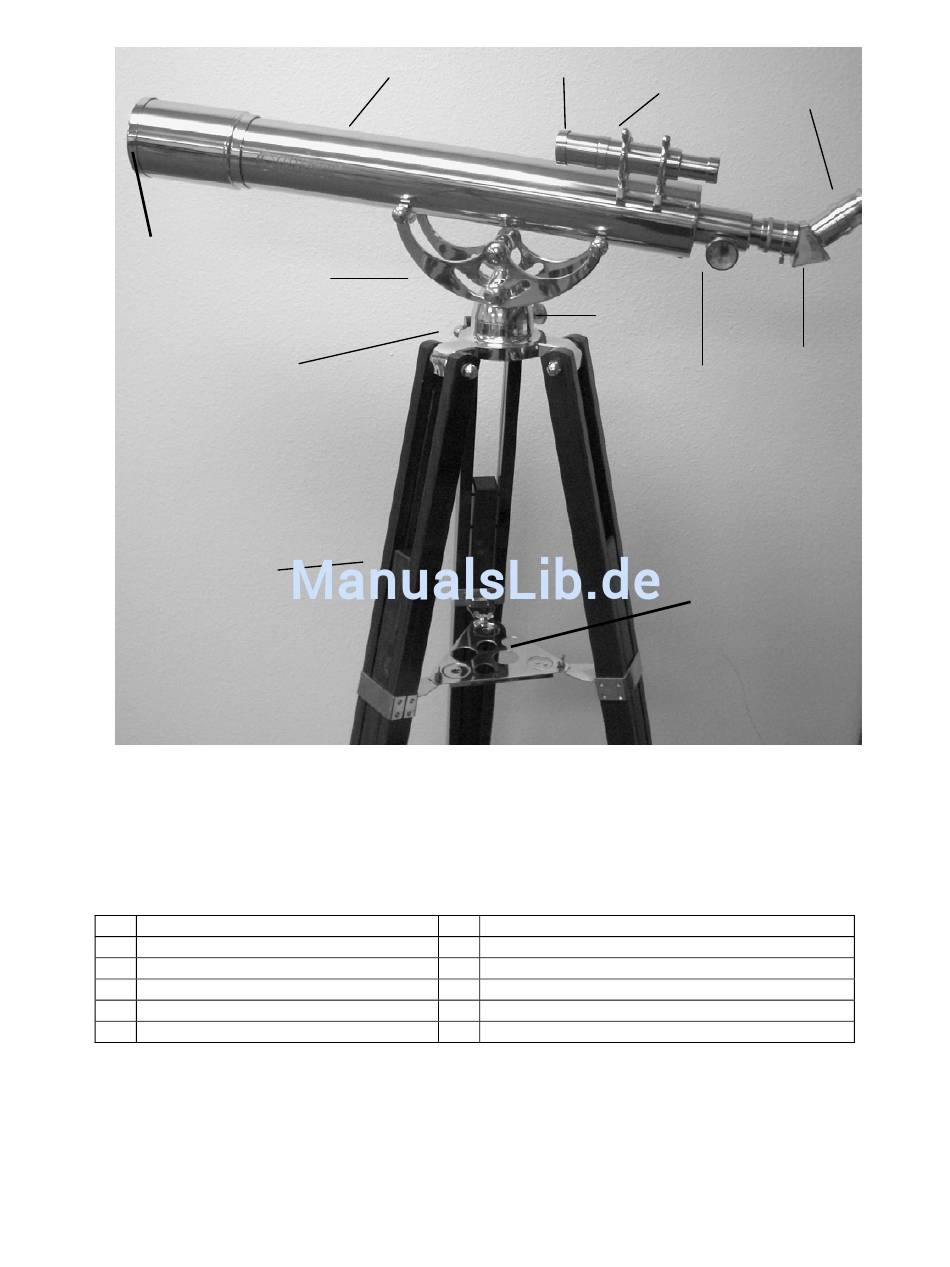

Figura 1-2 Rifrattore 80AZ Ambassador
1. Lente dell'obiettivo
2. Tubo ottico del telescopio
3. Cannocchiale cercatore
4. Staffa del cannocchiale cercatore
5. Oculare
6. Diagonale raddrizzatore d'immagine
2 3
7. Manopola di messa a fuoco
8. Vassoio portaccessori/supporto del treppiedi
9. Treppiedi (3 gambe)
10. Manopola di bloccaggio altazimutale
11. Montatura altazimutale
12. Blocco dell'altezza
5
4
5
10
6
7
8
