Schritte
1. Lösen Sie die unverlierbare Schraube und entfernen Sie die M2x2.2-Schraube zur Befestigung der SSD-Thermoplatte an der
Handballenstütze, um es aus dem System zu heben.
2. Entfernen Sie die M.2-2230-Befestigungshalterung durch Schieben von der Hauptplatine.
3. Drehen Sie die Thermoplatte um und entfernen Sie die M2x2-Schraube, mit der das M.2-2230-SSD-Laufwerk an der Thermoplatte
befestigt ist.
4. Entfernen Sie das M.2-2230-Solid-State-Laufwerk durch Schieben aus der Befestigungshalterung.
M.2-2230-Solid-State-Laufwerk einbauen
Voraussetzungen
Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren
durchführen.
Info über diese Aufgabe
ANMERKUNG:
Diese Vorgehensweise gilt für das Installieren eines M.2-2230-Solid-State-Laufwerks.
ANMERKUNG:
Welche M.2-Karte im Computer installiert ist, hängt von der bestellten Konfiguration ab. Unterstützte
Kartenkonfigurationen für den M.2-Kartensteckplatz:
● M.2-2230-Solid-State-Laufwerk + 2230-Montageblech
● M.2-2280-Solid-State-Laufwerk

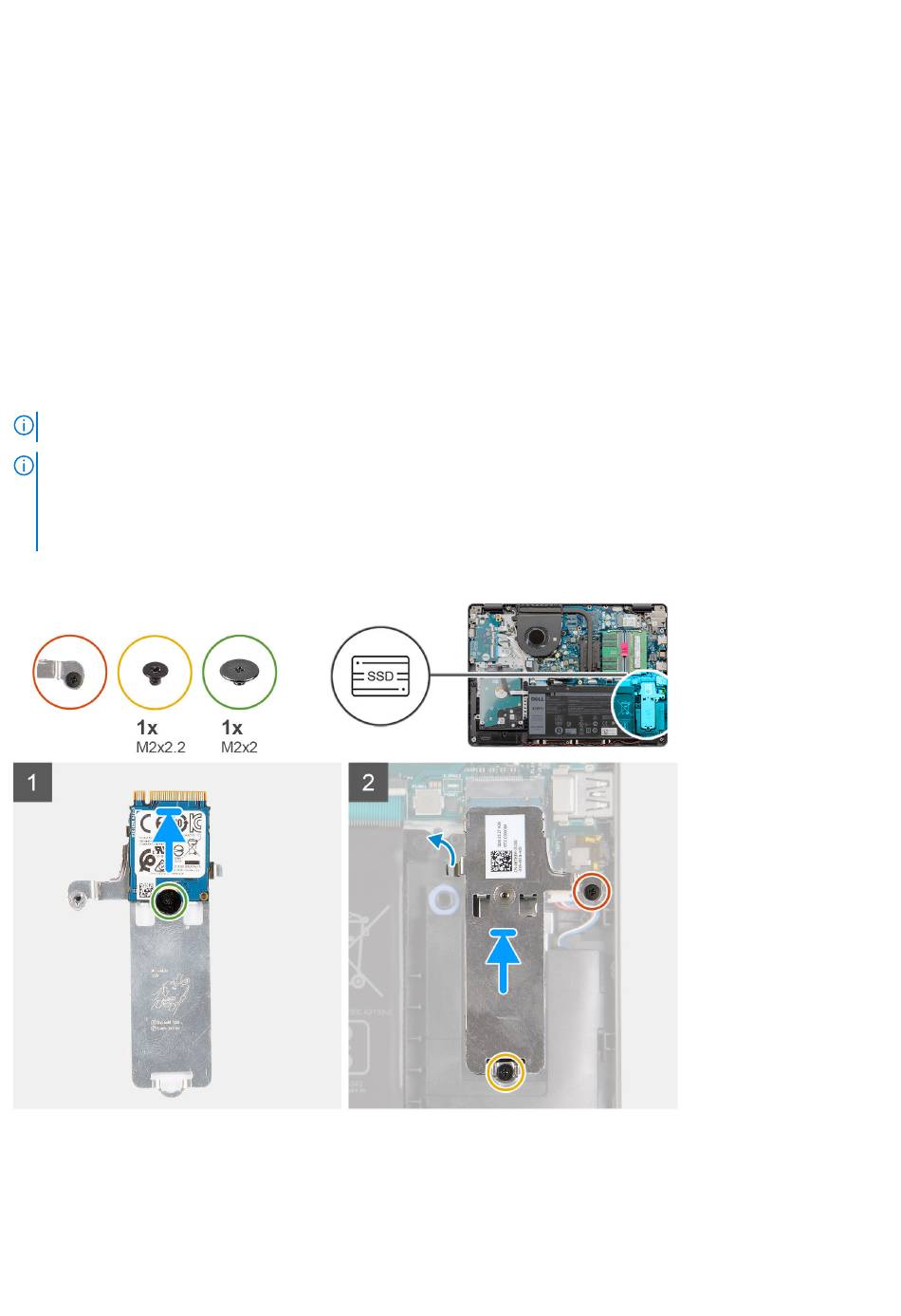

Die folgenden Abbildungen zeigen die Position des M.2-2230-Solid-State-Laufwerks und stellen das Installationsverfahren bildlich dar.
Schritte
1. Platzieren Sie das Solid-State-Laufwerk in der Thermoplatte und bringen Sie die einzelne M2x2-Schraube an.
2. Richten Sie die Kerbe am M.2-2230-Solid-State-Laufwerk an der Lasche am M.2-Kartensteckplatz auf der Hauptplatine aus.
3. Schieben Sie das M.2-2230-Solid-State-Laufwerk in den M.2-Kartensteckplatz auf der Hauptplatine.
Ausbau und Wiedereinbau
25
