Roth MDSK Ex Montage- Und Bedienungsanleitung Seite 8

Montage
1
8

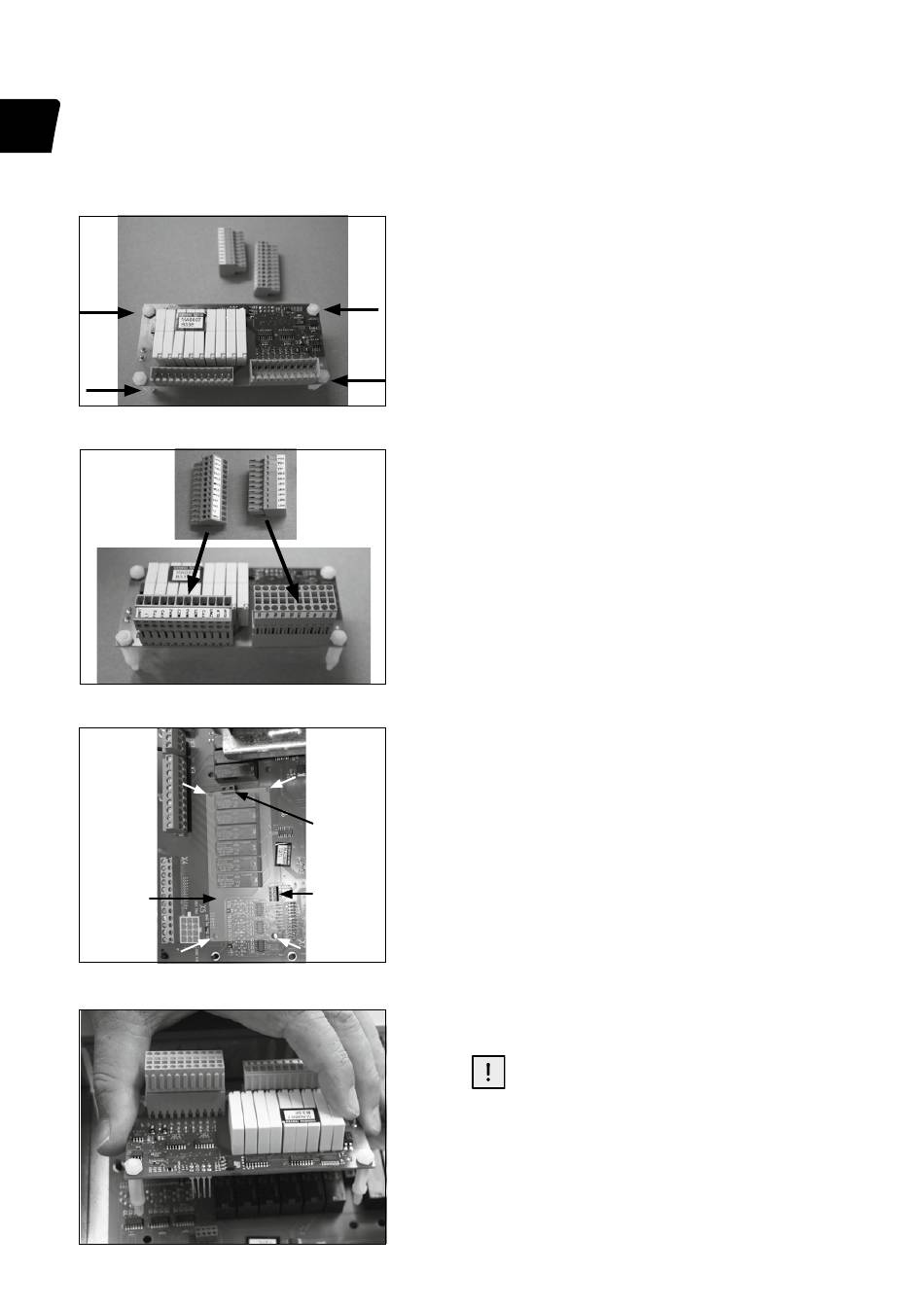

4. Falls nicht vormontiert, die vier Abstandsbolzen bei den dafür
vorgesehenen Löchern an die Erweiterungsplatine MDSK E
schrauben.
5. Die beiden Gegenstecker auf die Erweiterungsplatine MDSK E
stecken.
6. Die fertig zusammengebaute Erweiterungsplatine MDSK E
über die dafür vorgesehenen Löcher (siehe helle Pfeile) in der
Steuerplatine platzieren.
1 helle Fläche = Steckplatz für Erweiterungsplatine MDSK E
2 obere Buchse für die zwei Kontaktstifte
2
3 untere Buchse für die zweimal vier Kontaktstifte
3
7. Erweiterungsplatine MDSK E
aufstecken.
vorsichtig auf die Steuerplatine
X
VORSICHT!
Auf richtiges Aufstecken der Erweiterungsplatine MDSK
E achten.
X
Die oberen (zwei) und unteren (acht) Kontaktstifte der
Erweiterungsplatine MDSK E müssen in die entspre-
X
chenden Buchsen auf der Steuerplatine greifen.
