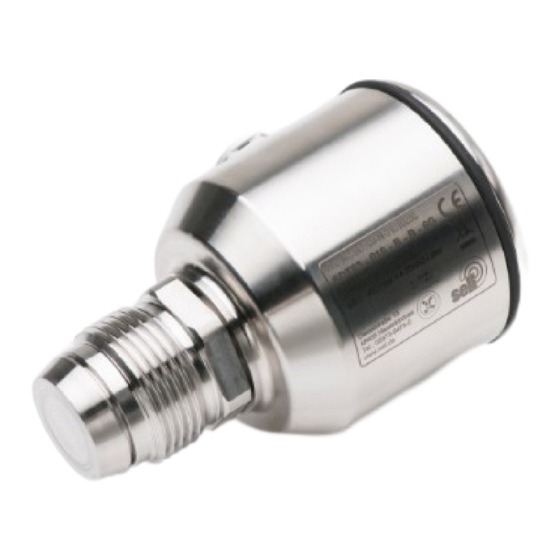

Seli SDT03 Bedienungsanleitung
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Kapitel
Inhaltsverzeichnis
Inhaltszusammenfassung für Seli SDT03
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Allgemeines ................. 3 Einbau / Ausbau ..............4 Elektrischer Anschluss ............5 Reinigung und Wartung ............6 Bedienelemente ..............7 Bedienstruktur ..............8 Technische Daten ............. 10... -
Seite 3: Allgemeines
Vielen Dank, dass Sie unser Produkt gewählt haben. Diese Anleitung wird Ihnen eine einfache Installation ermöglichen. Lesen Sie bitte diese Dokumentation sorgfältig durch und bewahren Sie sie für späteres Nachschlagen auf. Informationen über die ver- wendeten Materialien und allgemeine technische Daten können anhand der betreffenden technischen Daten- blätter gewonnen werden. -
Seite 4: Einbau / Ausbau
Einbau / Ausbau Installieren Sie den Druckmessumformer in die von Ihnen gewählte Prozessadaption und verwenden Sie dabei folgendes Anzugsmoment: Anzugsmoment 30 Nm HINWEIS: KEINE DICHTMITTEL VERWENDEN! Die entsprechenden Einschweissmuffen und Prozess- anschlüsse entnehmen Sie bitte unserem Datenblatt Prozessanschlusstechnik. Installieren Sie den Druckmessumformer nicht in unmittelbarer Nähe schnellschliessender Ventile oder Pumpen (z. -
Seite 5: Elektrischer Anschluss
Elektrischer Anschluss Wir empfehlen die Verwendung einer abgeschirmten Leitung z. B. Seli Kapillarleitung SKK-3 (Art.Nr. S0772-00001), um den bestmöglichen Schutz bezüglich elektromagnetischer Verträglichkeit und Dichtig- keit des Gerätes zu erzielen. Kabelversion Die Abschirmung am Leitungsende muss kurzgehalten und ordentlich geerdet werden. -
Seite 6: Reinigung Und Wartung
Reinigung und Wartung Der Druckmessumformer erfordert keinerlei Reinigung. Um Schäden zu vermeiden, richten Sie bitte nicht den Wasserstrahl eines Hochdruckreinigers direkt auf die Membrane. Reinigen Sie niemals die Membrane mit Werkzeugen oder anderen mechan- ischen Gegenständen. Führen sie keine harten Gegenstände in die Drucksensoröffnung ein. -
Seite 7: Bedienelemente
Bedienelemente Der Transmitter wird über drei Tasten gesteuert, die nach Abnahme des Gehäusedeckels zugänglich sind. Menüpunkt Derzeitiger Messwert Parameterwert erhöhen Parameterwert verringern Parameter auswählen (Enter) HINWEIS: Wird für die eingestellte Zeit (einstellbar 0...100 Min.) keine Taste betätigt, zeigt der Transmitter wieder den aktuellen Messwert. -
Seite 8: Bedienstruktur
Bedienstruktur Menüpunkt Anzeige im Display Beschreibung / Einstellmöglichkeiten. derzeitiger Messwert Sprache /Language folgend Anzeigesprachen stehen zur Verfügung: Deutsch, Englisch, Französisch, Italienisch, Spanisch, Portugiesisch, Niederländisch Einstellung Druck / Temperatur Messwertanzeige Druck Inhalt / Temperatur (erscheint nur wenn über Software eine Inhaltstabelle Hinterlegt wird) Inhalt (erscheint nur wenn über Software eine Inhaltstabelle Hinterlegt wird) Einheit... -
Seite 9: Tastensperre
Null-Fenster Legen Sie hier einen Bereich um den Nullpunkt (0 bar) fest, in dem der Anzeige- u. Ausgangswert (0 bar) fest auf null bar gesetzt wird. Dieser kann für max. 33% des Werksbereiches eingestellt werden. Außerhalb des eingegebenen Fensters wird der Messwert angenähert: Tag Info Anzeige der Tagnummer (kann nur mit Hilfe der... -
Seite 10: Technische Daten
Technische Daten...
