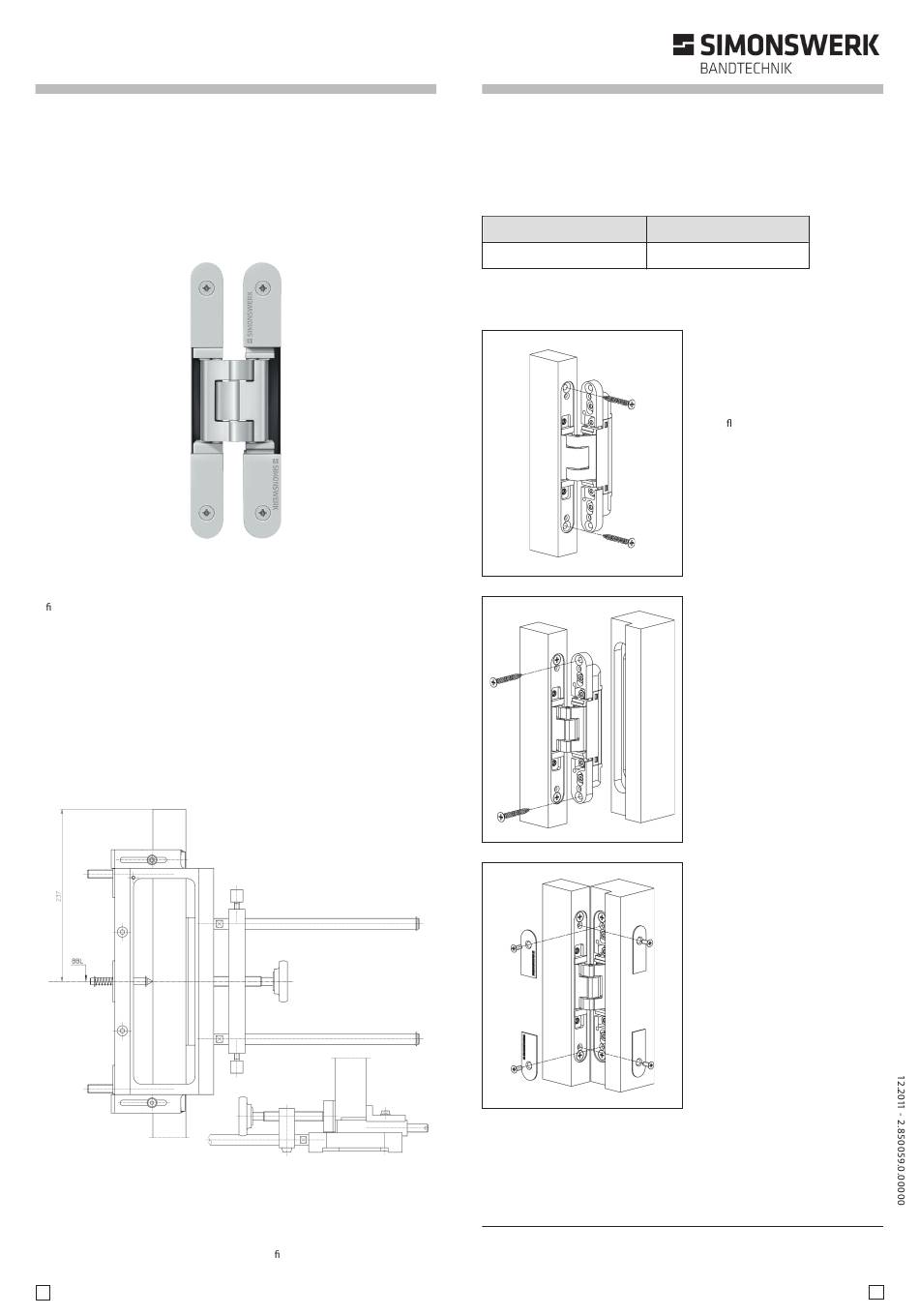

SIMONSWERK TECTUS TE 3 240D Montageanleitung

Montageanleitung
Fitting instructions
TECTUS TE 3 240D
Verdeckt liegendes Bandsystem
für ungefälzte Wohnraumtüren
Concealed hinge system
for unrebated interior doors
Die stufenlose 3D-Verstellung:
Seite +/- 3 mm, Höhe +/- 3 mm, Andruck +/- 1,5 mm
Verstellungen mit Innensechskant-Schlüssel 4 mm
In nitely variable 3D adjustment:
side +/- 3 mm, height +/- 3 mm, depth +/- 1.5 mm
Adjustments made using a 4 mm Allen key
Die Bandbezugslinie (BBL):
Der Abstand der 1. BBL ist 241 mm vom Zargenfalz bzw.
Oberkante Türfalz. Zwischen 1. und 2. BBL ist der Abstand abhängig
von der Türblatthöhe.
Hinge reference line (HRL):
The 1st HRL is 241 mm from the frame rebate or
edge of the door rebate. The distance between the 1st and 2nd HRL
depends on the height of the door leaf.
Justieren der Frässchablone
Universalfräsrahmen nach Übertragen der BBL-Maße auf der Tür
bzw. Zarge aufspannen. Montageanleitung und die Angaben auf
der Frässchablone beachten!
Adjust the template
Once the HRL dimensions have been transferred, clamp the universal
milling frame onto the door or frame. Follow the xing instruction and
the information on the template!
1
237 mm bis
237 mm from the upper
Frässchablonen
Für diesen Bandtyp sind die unten aufgeführten
Frässchablonen auszuwählen:
Templates
Select the templates listed below,
depending on the hinge type:
Rahmen/Frame
Nr. 6 691 250 5
Die Montage
Installation
Nach der Montage alle Klemm- und Befestigungsschrauben auf festen
Sitz überprüfen.
Double-check the fastening of all clamping and fixing screws after
installation.
Flügel/Door
Nr. 6 692 250 5
Die Fräsungen vornehmen,
Fräser 16 mm Ø,
Anlaufring 30 mm Ø,
Band ügelteil mit Holzschrauben
5 mm Ø verschrauben.
Conduct the routing,
cutter 16 mm Ø,
collar ring 30 mm Ø,
screw hinge door part using
mm Ø wood screws.
Bandrahmenteil je nach
Zargentyp befestigen.
Ggf. die oberen Klemmschrauben
der Höhenverstellung pro Band
leicht lösen.
Blockzarge: Mit Holzschrauben
5 mm Ø verschrauben.
Weitere Zargentypen siehe Blatt 2
Fasten hinge frame part depending
on the frame type.
If required, please loose slightly
the upper clamping screws for the
height adjustment.
Block frame: Screw with 5 mm Ø
wood screws
For further frame types, see page 2
Die Abdeckplättchen mit
beiliegenden, selbstschneidenden
Schrauben auf Rahmen- und
Flügelteil verschrauben.
Screw the small cover plates
using the enclosed tapping
screws onto frame and door part.
