Inhaltsverzeichnis
Verwandte Anleitungen für LG UltraFine Display 5K 27MD5KL
Inhaltszusammenfassung für LG UltraFine Display 5K 27MD5KL

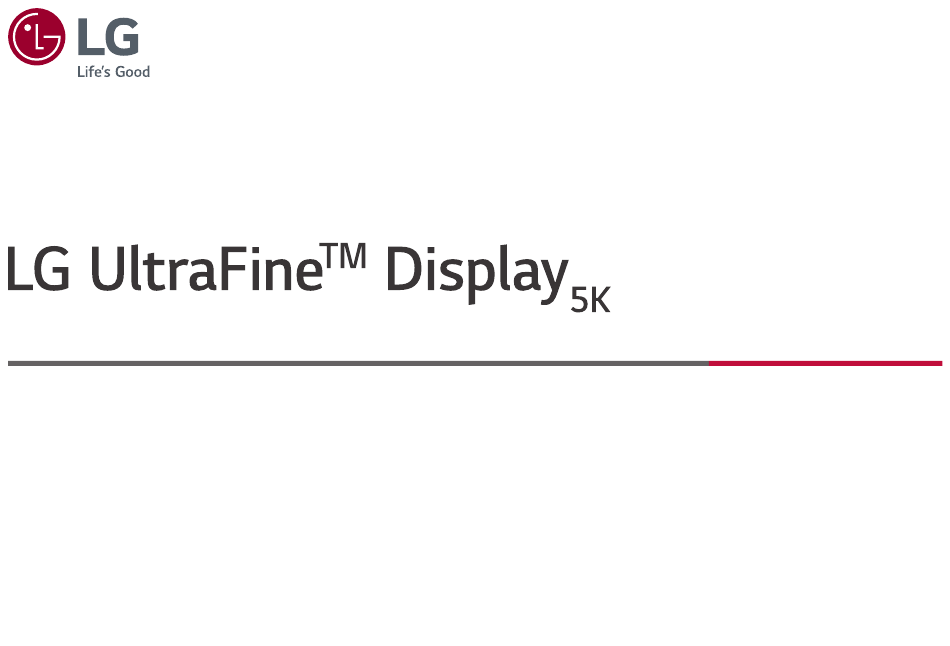

- Seite 1 BENUTZERHANDBUCH (Für Mac) Lesen Sie dieses Handbuch aufmerksam durch, bevor Sie Ihr Gerät zum ersten Mal verwenden, und bewahren Sie es zur späteren Verwendung auf. 27MD5KL www.lg.com Copyright © 2019 LG Electronics Inc. Alle Rechte vorbehalten.
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS LIZENZ Für jedes Modell gelten andere Lizenzen. Weitere Informationen zur Lizenz erhalten Sie unter www.lg.com . LIZENZ -------------------------------------------------- 2 WICHTIGE SICHERHEITSHINWEISE ------------------- 3 Thunderbolt and the Thunderbolt logo are trademarks of Intel INFORMATION: HINWEIS BEZÜGLICH Corporation or its subsidiaries in the U.S. and/or other countries. -
Seite 3: Wichtige Sicherheitshinweise
WICHTIGE SICHERHEITSHINWEISE Zur Vermeidung von Verletzungen: • Stellen Sie das Display nicht auf eine geneigte Ablage, wenn es zuvor nicht ausreichend gesichert wurde. Dieses Gerät wurde so entwickelt und hergestellt, dass Ihre persönliche Sicherheit gewährleistet ist. • Verwenden Sie nur einen vom Hersteller empfohlenen Fuß. Unsachgemäßer Gebrauch kann allerdings zur Gefahr eines elektrischen Schlags oder Brands führen. - Seite 4 Installation Halten Sie den Bildschirm beim Tragen mit beiden Händen und achten Sie darauf, dass der Bildschirm nach vorn zeigt. Sollte das Gerät herunterfallen, besteht die Gefahr von Stromschlägen oder Bränden durch ein defektes Gerät. Reparaturen sollten nur von einem zugelassenen Kundendienst durchgeführt werden. Stellen Sie keine Gegenstände auf das Netzkabel bzw.
-
Seite 5: Verpackung
Verwenden Sie nur die mitgelieferten Netzkabel und Netzadapter oder solche, die von LG Electronics, Inc. genehmigt wurden. • Die Verwendung nicht genehmigter Produkte kann zu einem Brand oder elektrischen Schlag führen. Halten Sie beim Abziehen des Netzkabels immer den Netzstecker fest. Verbiegen Sie das Netzkabel nicht gewaltsam. -
Seite 6: Information: Hinweis Bezüglich
Urheberrechtshinweise zum Download bereit. Unterstützte Software LG Electronics bietet gegen eine kostendeckende Gebühr (Medium, Versand und Bearbeitung) den Quellcode auf CD-ROM an. Senden Sie dazu eine Anfrage per E-Mail an: opensource@lge.com . Überprüfen Sie, welche Software von Ihrem Produkt unterstützt wird. -
Seite 7: Produktbeschreibung
Produktbeschreibung Vorderseite Kamera Mikrofon und Betriebsanzeigeleuchte der Umgebungslichtsensor Kamera... -
Seite 8: Rückseite
Rückseite Netzanschluss Kensington-Schloss-Öffnung Schalter zum Abnehmen des Standfußes HINWEIS • Der Umgebungslichtsensor ist für die automatische Helligkeitssteuerung des Displays vorgesehen und kann über Mac OS gesteuert werden. -
Seite 9: Eingangsanschluss
Eingangsanschluss USB-Erweiterungsschnittstelle Thunderbolt 3( ) / USB-C Host (Mac)- Anschlussbuchse... - Seite 10 ID-Etikett/Sub-ID-Etikett Sie können das ID-Etikett und Sub-ID-Etikett des Monitors hier finden. Sub-ID-Etikett...
- Seite 11 Standfuß ID-Etikett * Siehe „Abnehmen des Ständers“ HINWEIS • ID-Etikett: Auf dem Standard-ID-Etikett des Monitors stehen standardmäßig Informationen zum Modellnamen, Produktionsdatum, Produktionsland, Spezifikationen usw. Sub-ID-Etikett: Dies ist ein zusätzliches Beschriftungsetikett, auf dem nur der Modellname und Basisspezifikationen zu finden sind. VORSICHT •...
-
Seite 12: Bewegen Und Anheben Des Monitors
Bewegen und Anheben des Monitors VORSICHT • Vermeiden Sie es nach Möglichkeit, den Bildschirm des Monitors zu berühren. Gehen Sie nach den folgenden Anweisungen vor, wenn Sie den Monitor bewegen oder anheben, um Kratzer - Dies kann zu Schäden am Bildschirm oder an den Pixeln führen, aus denen die Bilder erzeugt werden. oder Beschädigungen am Monitor zu vermeiden und um unabhängig von Form und Größe einen sicheren •... -
Seite 13: Installation Auf Einem Tisch
Installation auf einem Tisch Verbinden Sie das Stromkabel zuerst mit dem Monitor, und stecken Sie es anschließend in die Steckdose. Heben Sie den Monitor an, und stellen Sie ihn aufrecht auf den Tisch. Achten Sie auf einen Abstand von mindestens 100 mm zur Wand, um eine ausreichende Belüftung zu gewährleisten. 100 mm 100 mm 100 mm... -
Seite 14: Anpassen Der Standhöhe
Anpassen der Standhöhe Vorsicht beim Anschließen des Stromkabels Stellen Sie den an der Ständerplatte montierten Monitor aufrecht auf. Halten Sie den Monitor sicher mit beiden Händen fest, und passen Sie die Höhe an. 100-240 V ~ • Verwenden Sie ausschließlich das mitgelieferte Stromkabel, und schließen Sie es an eine geerdete Steckdose •... - Seite 15 HINWEIS WARNUNG • Die linke oder rechte Seite des Bildschirms kann leicht nach oben oder unten rotiert werden. Passen Sie die horizontale Einstellung des Bildschirms an. • Legen Sie Ihre Hand beim Anpassen der Bildschirmhöhe nicht auf den Standkörper, um Verletzungen an den Fingern zu vermeiden.
-
Seite 16: Anpassen Des Winkels
Anpassen des Winkels Verwenden des Kensington-Schlosses Der Anschluss für das Kensington-Sicherheitssystem befindet sich auf der Rückseite des Monitors. Stellen Sie den am Standfuß montierten Monitor aufrecht hin. Weitere Informationen zur Installation und Verwendung finden Sie in der Bedienungsanleitung für das Passen Sie den Winkel des Bildschirms an. - Seite 17 HINWEIS • Das Kensington-Sicherheitssystem ist optional. Optionales Zubehör erhalten Sie bei den meisten Elektrohändlern.
-
Seite 18: Abnehmen Des Standfußes
Abnehmen des Standfußes Heben Sie den Standfuß durch leichtes Drehen nach oben. Legen Sie den Monitor mit der Bildschirmseite nach unten hin. Um den Bildschirm vor Kratzern zu schützen, decken Sie die Oberfläche mit einem weichen Tuch ab. Nehmen Sie den Standfuß in der gedrehten Position vom Monitor ab. Schieben Sie zum Abnehmen des Standfußes den Schalter auf der Rückseite des Monitors nach links. - Seite 19 Überprüfen Sie, ob die Haken am Standfuß von den Steckplätzen des Hauptgeräts gelöst sind. Entfernen Sie den Standfuß vom Monitor, sobald die Haken aus den Steckplätzen des Hauptgeräts gelöst sind. Haken am Standfuß VORSICHT • Achten Sie darauf, dass Sie den Standfuß beim Abnehmen nicht fallen lassen. Steckplätze des Hauptgeräts...
-
Seite 20: Anbringen Der Vesa-Design-Abdeckung
Anbringen der VESA-Design-Abdeckung Schieben Sie die VESA-Design-Abdeckung in dieser geneigten Position solange vor, bis sie die andere Seite berührt. Legen Sie den Monitor mit der Bildschirmseite nach unten hin. Um den Bildschirm vor Kratzern zu schützen, decken Sie die Oberfläche mit einem weichen Tuch ab. Drücken Sie die VESA-Design-Abdeckung nach unten. -
Seite 21: Anbringen Der Wandhalterung
Anbringen der Wandhalterung Legen Sie den Monitor mit der Bildschirmseite nach unten hin. Um den Bildschirm vor Kratzern zu schützen, decken Sie die Oberfläche mit einem weichen Tuch ab. Verwenden Sie vier Schrauben zur Befestigung der Wandhalterung. (Standardschrauben: M4 x L10) - Seite 22 HINWEIS HINWEIS • • Bringen Sie den Monitor so an, dass auf jeder Seite mindestens 100 mm Freiraum zwischen dem Monitor und Eine vertikale Ausrichtung wird nicht empfohlen. der Wand sind, um eine ausreichende Belüftung zu gewährleisten. • Die Wandhalterung und die Schrauben für die Wandhalterung sind nicht im Lieferumfang enthalten. VORSICHT •...
-
Seite 23: Herstellen Von Verbindungen
HERSTELLEN VON VERBINDUNGEN VORSICHT • Wenn Sie Kabel verwenden, die nicht von LG zertifiziert wurden, zeigt der Bildschirm eventuell nichts oder Bildrauschen an. • Drücken Sie nicht für längere Zeit auf den Bildschirm. Dies kann zu Bildverzerrungen führen. • Vermeiden Sie das Anzeigen von Standbildern über einen längeren Zeitraum. Dies kann zum Einbrennen des Bildes führen. Verwenden Sie nach Möglichkeit einen Bildschirmschoner. - Seite 24 Anschließen über USB-C Bitte schließen Sie einen USB-C-Host mit dem USB-C-Kabel an. HINWEIS • Die PD (Stromversorgung) wird über den Thunderbolt 3 ( ) / USB-C-Host (Mac)-Anschluss unterstützt. • Funktionen werden möglicherweise je nach Spezifikationen und Umgebung des angeschlossenen Geräts nicht ordnungsgemäß ausgeführt. •...
-
Seite 25: Anschließen An Usb-Geräte
Anschließen an USB-Geräte Stromversorgung mit 5 V/1,5 A wird über eine USB-Erweiterungsschnittstelle unterstützt. HINWEIS • Peripheriegeräte sind separat erhältlich. -
Seite 26: Fehlerbehebung
FEHLERBEHEBUNG Auf dem Bildschirm wird nichts angezeigt. • Ist Ihr Monitor mit dem Mac verbunden? Verbinden Sie Ihren Monitor mit dem Mac. Der Monitor schaltet sich bei normalem Betrieb des PCs automatisch ein. • Ist das Stromkabel des Monitors eingesteckt? Prüfen Sie, ob das Stromkabel korrekt in die Steckdose eingesteckt ist. - Seite 27 Die Anzeigefarbe ist anormal. • Erscheint die Anzeige instabil oder monochrom? Prüfen Sie, ob das Signalkabel korrekt angeschlossen ist. Schließen Sie das Kabel erneut an, oder setzen Sie die Grafikkarte des PCs erneut ein. • Gibt es Flecken auf dem Bildschirm? Bei Verwendung des Monitors können gepixelte Flecken (rot, grün, blau, weiß...
-
Seite 28: Technische Daten
TECHNISCHE DATEN Die unten aufgeführten Produktspezifikationen können sich aus Gründen der Funktionsverbesserung ohne Vorankündigung ändern. LCD-Bildschirm TFT (Thin Film Transistor) LCD-Bildschirm (Liquid Crystal Display, Flüssigkristallanzeige) Farbtiefe 8-Bit, 10-Bit-Farbtiefe wird unterstützt. Pixelabstand 0,11685 mm x 0,11685 mm Auflösung Max. Auflösung Thunderbolt 3 ( ) 5120 x 2880 bei 60 Hz Empfohlene Auflösung USB-C... - Seite 29 Umgebungsbedingungen Betriebsbedingungen Temperatur 0 °C bis 40 °C Luftfeuchtigkeit Unter 80 % Lagerbedingungen Temperatur -20 °C bis 60 °C Luftfeuchtigkeit Unter 85 % Lautsprecher Stereolautsprecher Kamera integrierte USB-Kamera Mikrofon integriertes USB-Mikrofon Abmessungen Monitorgröße (Breite x Höhe x Tiefe) Mit Fuß (mm) 625,6 x 464,4 x 239,9 Ohne Fuß...
-
Seite 30: Auflösung
Signalfrequenzen Auflösung Horizontale Frequenz (kHz) Vertikale Frequenz (Hz) Polarität (H/V) Anmerkungen 640 x 480 31,469 59,94 3840 x 2160 133,32 3200 x 1800 111,12 2560 x 1440 88,86 5120 x 2880 177,71 Empfohlene Frequenz... - Seite 31 Das Modell und die Seriennummer des Geräts befinden sich auf der Rückseite und auf einer Seite des Geräts. Bitte notieren Sie diese Nummern für den Fall eines Garantieanspruchs. Modell Seriennummer...
