Verwandte Anleitungen für BenQ E700N
Inhaltszusammenfassung für BenQ E700N

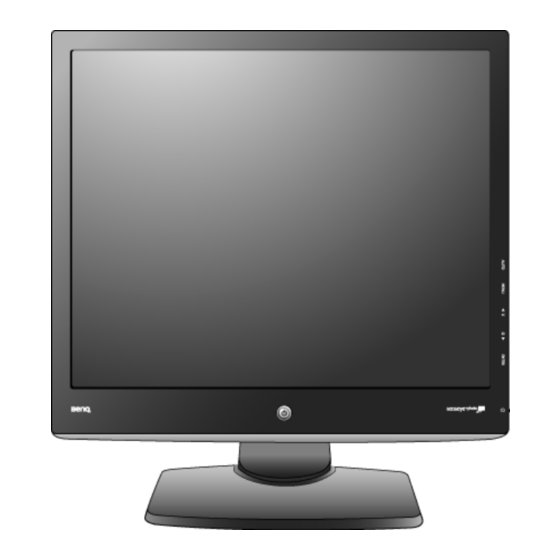

- Seite 1 E700N/E900N/E900WN E700/E900/E900W/E2000W/E2200W E700A/E900A/E900WA/E2000WA/E2200WA LCD-Farbmonitor Benutzerhandbuch Willkommen...
-
Seite 2: Ausschlusserklärung
BenQ Corporation übernimmt weder direkte noch indirekte Garantie für die Richtigkeit dieses Handbuchs und übernimmt insbesondere keine Gewährleistung hinsichtlich der Qualität oder der Eignung zu einem bestimmten Zweck. Ferner behält sich die BenQ Corporation das Recht vor, diese Veröffentlichung ohne Vorankündigung zu überarbeiten und Änderungen des Inhalts vorzunehmen. -
Seite 3: Inhaltsverzeichnis
Frontansicht .........................6 Rückansicht ........................6 Installation der Monitor-Hardware ..................7 So trennen Sie den Monitorsockel ab ...............11 Optimale Benutzung des BenQ-Monitors ................ 12 Installation auf einem neuen Computer ..............13 Aktualisierung des Treibers auf einem bereits installierten Computer ....14 Windows Vista-Systeme installieren ................15 So nehmen Sie die Installation im System Windows XP vor ........16... -
Seite 4: Erste Schritte
1. Erste Schritte Überprüfen Sie beim Auspacken, ob folgende Teile im Lieferumfang enthalten sind. Sollten Teile des Lieferumfangs fehlen oder beschädigt sein, wenden Sie sich umgehend an den Händler, bei dem Sie die Ware gekauft haben. BenQ LCD-Monitor Monitorständer Schnellstartanleitung CD-ROM... -
Seite 5: Audio-Kabel
Signalkabel: DVI-D (optionales Zubehör für Modelle mit DVI-Eingängen; separat erhältlich) Audio-Kabel (optionales Zubehör für Modelle mit Lautsprechern) Bewahren Sie den Karton und das Verpackungsmaterial für den Fall auf, dass Sie den Monitor in der Zukunft transportieren müssen. Das Schaumstoffmaterial eignet sich ideal für den Schutz des Monitors während des Transports. -
Seite 6: Monitoransicht Und Anschlüsse
2. Monitoransicht und Anschlüsse Frontansicht Kopfhörerbuchse Modelle ohne Lautsprecher besitzen keinen Kopfhöreranschluss. Rückansicht Audiokabel-Anschluss Modelle ohne Lautsprecher besitzen keinen Audiokabelanschluss. Netzanschluss DVI-D-Eingabe-Anschluss Nur-Analog-Modelle besitzen keinen DVI-D-Eingang. D-Sub-Eingabe-Anschluss Monitoransicht und Anschlüsse... -
Seite 7: Installation Der Monitor-Hardware
3. Installation der Monitor-Hardware Stellen Sie sicher, dass Computer und Monitor ausgeschaltet sind. Schließen Sie die Anschlüsse erst dann an, wenn Sie dazu aufgefordert werden. Dasselbe gilt auch für das Anschalten des Monitors. 1. Anbringen des Monitorsockels. Seien Sie bitte vorsichtig, um den Monitor nicht zu beschädigen. - Seite 8 2. Schließen Sie das PC-Videokabel an. Entweder Verwenden Sie nicht gleichzeitig DVI-D-Kabel und D-Sub-Kabel für einen PC. Beide Kabel können nur dann gleichzeitig benutzt werden, wenn sie an zwei unterschiedliche PCs mit geigneten Videosystemen angeschlossen sind. (Für Nur-Analog-Modelle nicht verfügbar) Schließen Sie das eine Ende des DVI-D-Kabels an den Monitor-DVI-D-Anschluss an und das andere Ende an die DVI-D-Schnittstelle Ihres Rechners.
- Seite 9 4. Anschließen des Netzkabels an den Monitor. Stecken Sie das eine Ende des Netzkabels in die Buchse 'POWER IN' auf der Rückseite des Monitors. Schließen Sie das andere Ende noch nicht an eine Netzquelle an. 5. Führen der Kabel durch die lose Klammer. Lösen Sie die Klammer, mit der das Kabel zusammenge- halten wird, indem Sie den Clip wie gezeigt nach innen drücken.
- Seite 10 Schalten Sie den Monitor ein, indem Sie auf die Ein/Aus-Taste vorne auf dem Monitor drücken. Schalten Sie den Computer an, und befolgen Sie die Anweisungen in Kapitel 4: Optimale Benutzung des , installieren Sie die Monitor Software. BenQ-Monitors Installation der Monitor-Hardware...
-
Seite 11: So Trennen Sie Den Monitorsockel Ab
So trennen Sie den Monitorsockel ab 1. Vorbereiten des Monitors und der Arbeitsfläche. Schalten Sie den Monitor aus, bevor Sie das Netzkabel abtrennen. Schalten Sie den Rechner aus, bevor Sie das Monitorsignalkabel abtrennen. Seien Sie bitte vorsichtig, um den Monitor nicht zu beschädigen. -
Seite 12: Optimale Benutzung Des Benq-Monitors
Die Situation, unter welcher Sie den BenQ LCD-Monitor anschließen und installieren, bestimmt, welcher Prozedur Sie folgen müssen, um den Treiber für den BenQ LCD-Monitor erfolgreich zu installieren. Es hängt zum einen von Ihrer Microsoft Windows-Version ab und davon, ob Sie den Monitor an einem neuen Computer anschließen (also ein Gerät ohne Monitor Treibersoftware) -
Seite 13: Installation Auf Einem Neuen Computer
BenQ LCD-Monitor der erste Monitor ist, der installiert werden soll. Sie sollten diesen Instruktionen nicht folgen, wenn der BenQ LCD-Monitor auf einem bereits in Gebrauch genommenen Computer installiert werden soll, auf dem schon ein anderer Monitor installiert ist (und auf dem deswegen bereits ein Monitortreiber installiert ist), Sie sollten statt dessen den Anweisungen für... -
Seite 14: Aktualisierung Des Treibers Auf Einem Bereits Installierten Computer
Anweisungen wurden bisher nur mit den Betriebssystemen Windows XP und Windows Vista getestet (und werden deswegen nur für diese Systeme empfohlen). Der BenQ LCD Monitor-Treiber für Ihr Modell kann u.U. auch mit anderen Versionen von Windows funktionieren; zur Zeit des Schreibens dieser Anleitung hat BenQ jedoch noch keine Tests mit anderen Windows-Versionen durchgeführt. -
Seite 15: Windows Vista-Systeme Installieren
Dadurch werden die entsprechenden Treiberdateien auf den Computer kopiert und installiert. 10. Klicken Sie auf Close (Schließen). Sie brauchen Windows Vista nicht neu zu starten, da die BenQ LCD-Monitortreiber sofort funktion- ieren, ohne dass Sie weitere Schritte durchführen müssen. Optimale Benutzung des BenQ-Monitors... -
Seite 16: So Nehmen Sie Die Installation Im System Windows Xp Vor
Bitte warten Sie, während der Assistent nach Laufwerken und der BenQ LCD Monitor-CD sucht, die Sie in Schritt 6 eingelegt haben. Wenn der Assistent damit fertig ist, sollte er den BenQ-Treiber auf der CD, der sich für Ihr Monitormodell eignet. - Seite 17 11. Klicken Sie auf Schließen, OK und OK. Schließen Sie danach das Fenster Eigenschaften von Anzeige. Sie brauchen Windows XP nicht neu zu starten, da die BenQ LCD-Monitortreiber sofort funktionieren, ohne dass Sie weitere Schritte durch- führen müssen. Optimale Benutzung des BenQ-Monitors...
-
Seite 18: Bildoptimierung
Bei Bedarf können Sie jederzeit die geometrischen Einstellungen des Bildschirms manuell anpassen, indem Sie die Elemente des Geometrie-Menüs verwenden. Um Ihnen hierbei zu helfen, bietet Ihnen BenQ eine Bildschirm-Testbild-Funktion, die Sie benutzen können, um die Bildschirmfarbe, die Graustufen und den Linienverlauf der Anzeige zu überprüfen. -
Seite 19: So Stellen Sie Den Monitor Ein
6. So stellen Sie den Monitor ein Die Steuerpalette (1): Modelle mit Lautsprechern 1. Netzschalter: Schaltet die Stromversorgung ein oder aus. 2. "AUTO": Stellt die vertikale Position, Phase, horizontale Position und den Pixeltakt automatisch ein. 3. "MENU" (Menü)-Taste: Aktiviert das OSD-Hauptmenü und bringt Sie zum vorherigen Menü zurück oder beendet das OSD. -
Seite 20: Die Steuerpalette (2): Modelle Ohne Lautsprecher
Die Steuerpalette (2): Modelle ohne Lautsprecher 1. Netzschalter: Schaltet die Stromversorgung ein oder aus. 2. "AUTO": Stellt die vertikale Position, Phase, horizontale Position und den Pixeltakt automatisch ein. 3. "MENU" (Menü)-Taste: Aktiviert das OSD-Hauptmenü und bringt Sie zum vorherigen Menü zurück oder beendet das OSD. -
Seite 21: Osd (On Screen Display)-Menüstruktur
OSD (On Screen Display)-Menüstruktur DISPLAY Auto Adjustment (ANZEIGE) (Auto-Einst.) H. Position (H. Position) V. Position (V. Position) Pixel Clock (Pixeluhr) Phase (Phase) Red (Rot) PICTURE (BILD) Brightness (Helligkeit) Normal (Normal) Green (Grün) Contrast (Kontrast) Bluish (Bläulich) Blue (Blau) Sharpness (Schärfe) Reddish (Rötlich) User Mode Color (Farbe) - Seite 22 SYSTEM Input (Eingabe) DVI (DVI) English (SYSTEM) OSD Settings D-sub (D-sub) Français (OSD-Einst.) DDC/CI Deutsch Information Language (Sprache) Italiano (Informationen) H. Position Reset All (Vorgabe) Español (H. Position) V. Position Polski/ 日本語 (V. Position) Display Time Česky/ 繁體中文 (Anzeigezeit) OSD Lock Magyar/ 简体中文...
-
Seite 23: Direkttasten-Modus (1): Modelle Mit Lautsprechern
Direkttasten-Modus (1): Modelle mit Lautsprechern Die Monitortasten dienen als Direkttasten für Zugriff auf bestimmte Funktionen, wenn das Menü nicht auf dem Bildschirm angezeigt wird. Lautstärken-Direkttaste Drücken Sie auf die -Taste, um die Volume (Lautstärke)-Anzeige einzublenden. Drücken Sie dann auf die Taste Erhöhen oder auf die Taste Verringern der Lautstärke. -
Seite 24: Direkttasten-Modus (2): Modelle Ohne Lautsprecher
Direkttasten-Modus (2): Modelle ohne Lautsprecher Die Monitortasten dienen als Direkttasten für Zugriff auf bestimmte Funktionen, wenn das Menü nicht auf dem Bildschirm angezeigt wird. Helligkeit- und Kontrast-Direkttasten Drücken Sie auf die Taste , um die Helligkeit- und Kontrast-Anzeigen einzublenden. Drücken Sie auf oder und dann auf EINGABE, um Helligkeit oder Kontrast auszuwählen. -
Seite 25: Hauptmenü-Modus
Hauptmenü-Modus Sie können das OSD (On Screen Display)-Menü verwenden, um alle Einstellungen Ihres Monitors zu verändern. Drücken Sie auf die MENU-Taste, um das folgende OSD-Hauptmenü aufzurufen. 1. DISPLAY (ANZEIGE) 2. PICTURE (BILD) 3. PICTURE ADVANCED (BILD ERWEITERT) 4. AUDIO (Modelle ohne Lautsprecher besitzen dieses Menü... -
Seite 26: Funktion
DISPLAY (ANZEIGE)-Menü 1. Drücken Sie auf die MENU-Taste, um das Hauptmenü aufzurufen. 2. Drücken Sie auf die Taste oder , um DISPLAY (ANZEIGE) auszuwählen, und drücken Sie auf die ENTER (EINGABE)-Taste, um zum Menü zu gelangen. 3. Drücken Sie auf die Taste oder , um ein Menüelement zu markieren, und... - Seite 27 H. Position Stellt die horizontale Position 0 bis 100 des Bildschirmbildes ein. V. Position Stellt die vertikale Position des 0 bis 100 Bildschirmbildes ein. Pixel Clock Passt das 0 bis 100 (Pixeluhr) Pixeltaktfrequenz-Timing an, um eine Synchronisierung mit dem analogen Eingangsvideosignal herzustellen.
- Seite 28 PICTURE (BILD)-Menü 1. Drücken Sie auf die MENU-Taste, um das Hauptmenü aufzurufen. 2. Drücken Sie auf die Taste oder , um PICTURE (BILD) auszuwählen, und drücken Sie auf die ENTER (EINGABE)-Taste, um zum Menü zu gelangen. 3. Drücken Sie auf die Taste oder , um ein Menüelement zu markieren, und...
- Seite 29 Normal Ermöglicht die Ansicht von Videos und Standbildern in natürlichen Farben. Dies ist die standardmäßig eingestellte Farbe. Bluish (Bläulich) Wendet einen kühlen Ton Drücken Sie auf die Taste auf das Bild an. Dies ist ab Werk auf den oder , um diese PC-Industrie-Standard für Option auszuwählen.
- Seite 30 PICTURE ADVANCED (BILD ERWEITERT)-Menü 1. Drücken Sie auf die MENU-Taste, um das Hauptmenü aufzurufen. 2. Drücken Sie auf die Taste oder , um PICTURE ADVANCED (BILD ERWEITERT) auszuwählen, und drücken Sie auf die ENTER (EINGABE)-Taste, um zum Menü zu gelangen. 3.
- Seite 31 Senseye Demo Drücken Sie auf die Taste • ON (EIN) Zeigt die Vorschau von (Demo Senseye) Bildschirmbildern im oder , um die • OFF (AUS) unter Picture Mode Einstellungen zu ändern. (Bildmodus) ausgewählten Modus. Der Bildschirm wird in zwei Fenster unterteilt;...
- Seite 32 AUDIO-Menü 1. Drücken Sie auf die MENU (MENÜ)-Taste, um das Hauptmenü auf- zurufen. 2. Drücken Sie auf die Taste oder , um AUDIO auszuwählen, und drücken Sie auf die ENTER (EINGABE)-Taste, um zum Menü zu gelangen. 3. Drücken Sie auf die Taste oder , um ein Menüelement zu markieren, und...
- Seite 33 SYSTEM-Menü 1. Drücken Sie auf die MENU-Taste, um das Hauptmenü aufzurufen. 2. Drücken Sie auf die Taste oder , um SYSTEM auszuwählen, und drücken Sie auf die ENTER (EINGABE)-Taste, um zum Menü zu gelangen. 3. Drücken Sie auf die Taste oder , um ein Menüelement zu markieren, und...
- Seite 34 Language Stellt die Sprache des Drücken Sie auf die Taste • English (Sprache) OSD-Menüs ein. oder , um den Wert • Français einzustellen. • Deutsch • Italiano • Español • Polski/ 日本語 • Czech/ Die in Ihrem OSD 繁體中文 gezeigten •...
- Seite 35 OSD Lock Verhindert, dass alle Drücken Sie auf die Taste • ON (EIN) (OSD-Sperre) Monitoreinstellungen oder , um den Wert • OFF (AUS) unbeabsichtigt geändert einzustellen. werden. Wenn diese Funktion aktiviert ist, Um die sind die OSD-Steuerelemente OSD-Steuerelemente wieder zu aktivieren, und Direkttasten wenn sie gesperrt sind, drücken und halten Sie...
-
Seite 36: Fehlerbehebung
7. Fehlerbehebung Häufig gestellte Fragen (FAQ) Das Bild ist verschwommen: Lesen Sie die Anweisungen unter dem Link " " auf der CD, Die Bildschirmauflösung verändern wählen Sie dann die richtige Auflösung und Wiederholfrequenz, und korrigieren Sie die Einstellungen wie in den Anweisungen beschrieben. Wie verwendet man ein VGA-Verlängerungskabel? Ziehen das Verlängerungskabel ab, um festzustellen, ob die schlechte Bildqualität durch das Kabel verursacht wird. -
Seite 37: Weitere Hilfe
Verfügung. Weitere Hilfe Wenn Sie auch nach dem Lesen dieses Handbuchs noch Probleme mit dem Monitor haben, wenden Sie sich an den Händler, bei dem Sie das Produkt gekauft haben, oder senden Sie eine E-Mail an folgende Adresse: Support@BenQ.com Fehlerbehebung...
